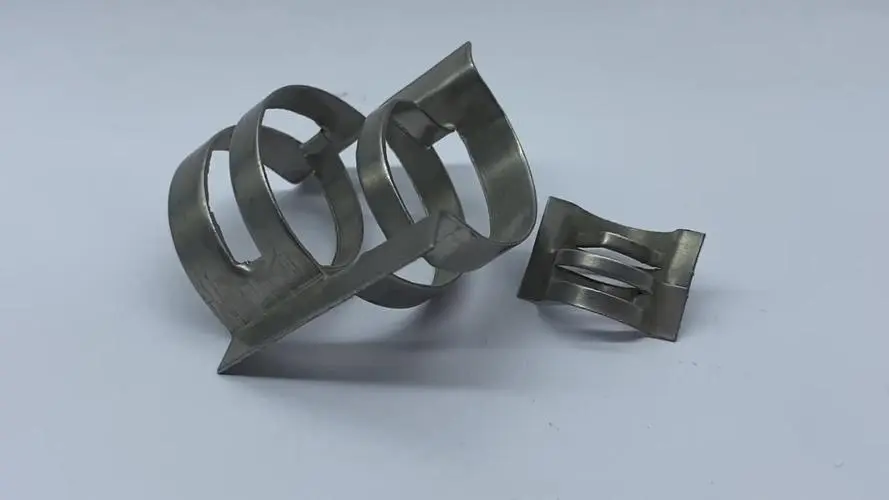

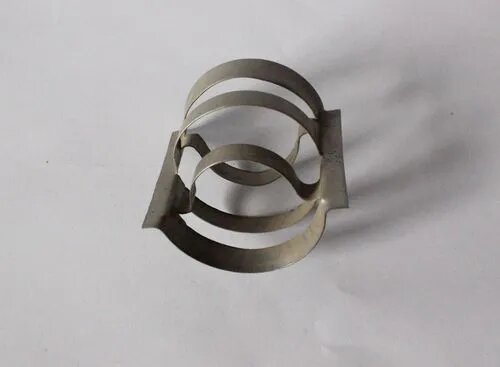

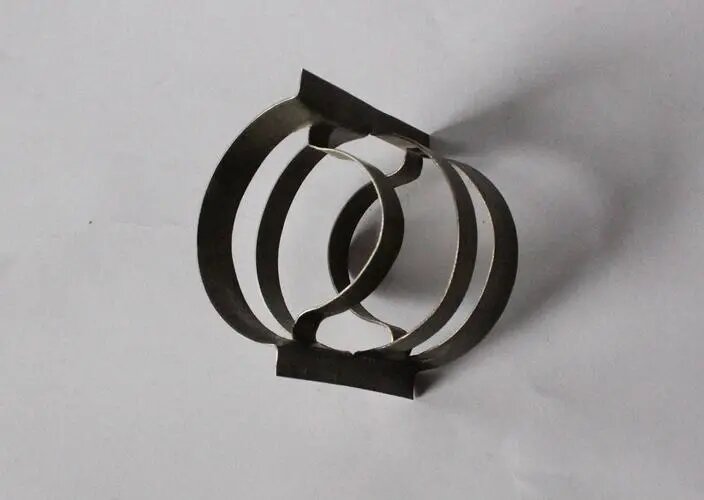

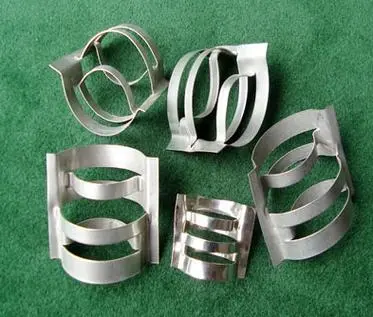

金属共轭环

   金属共轭环是新开发出来的一种新型填料, 它具有通量大、压降低、传质效率高、操作弹性大的特点。

金属共轭环

性能

金属共轭环

优点
　　   由于侧边液体的分流，因此大大地提高了效率；
　　   在塔内堆放时，不会发生沿轴向重叠套合现象；
　　   其内肋结构呈共轭形状,在塔内时很均匀，故使液体在填料表面上的分布也均匀；
　　   相邻填料的内肋与表面接触的点数多，可以加剧液体的聚散和表面更新。这些特点使共轭环对流体的阻力小，而提供气，液相接触的表面大，从而已改善了填料的流体力。

金属共轭环填料揉合了环形和鞍形填料的优点，采用共轭曲线肋片结构，两端外卷边及合适的长径比、填料间或填料与塔壁间均为点接触，不会产生叠套、孔隙均匀、阻力小，乱堆时取定向排列，帮有规整填料的特点，有较好的流体力学和传质性能。

金属共轭环

金属共轭环 不锈钢共轭环 金属共轭环填料材质有不锈钢304、304L、321、316、316L等。密度7.85-8.03g/cm3,长期使用温度≥400℃。具有耐高温、机械强度好，耐化学腐蚀、不破碎等优点。金属共轭环结构上除保留有鞍型填料的原弧形气道外还保开孔型填料侧壁开孔舌型窗叶的特点，揉合了环形和鞍形填料的优点，采用共轭曲线肋片结构，两端外卷边及合适的长径比、填料间或填料与塔壁间均为点接触，不会产生叠套、孔隙均匀、阻力小，乱堆时取定向排列，故有规整填料的特点.

金属共轭环这种填料较其它开孔环形填料更为开敞，液体的汇聚分散点更多可以加剧液体的聚散和表面更新，这些特点使共轭环对流体的阻力小，而提供气，液相接触的表面大，从而已改善了填料的流体力学和传质性能。所以金属共轭环填料是一种通量大、压降低、传质效率高、操作弹性大的填料。有较好的流体力学和传质性能。　　

产品应用
金属共鞍环填料在桉叶油分馏装置、环烷酸回收装置、铂重整装置溶剂油塔中使用。如在桉叶油分馏装置上替代原来使用的铜丝网波纹填料，克服了原来经常堵塞的现象，由于压降小，操作稳定，每年光节约电费就达数万元。铂重油装置溶剂油塔采用金属共轭环，提高了分离精度，使大豆溶剂油与橡胶溶剂油的质量与收率大为提高，提高了装置经济效益
