浮阀塔盘
浮阀塔盘上的浮阀根据其形状和特性，可以分为多种类型和规格。以下是对浮阀塔盘上浮阀类型和规格的详细介绍：
一、浮阀类型
浮阀塔盘上的浮阀类型多样，主要包括以下几种：
圆形浮阀

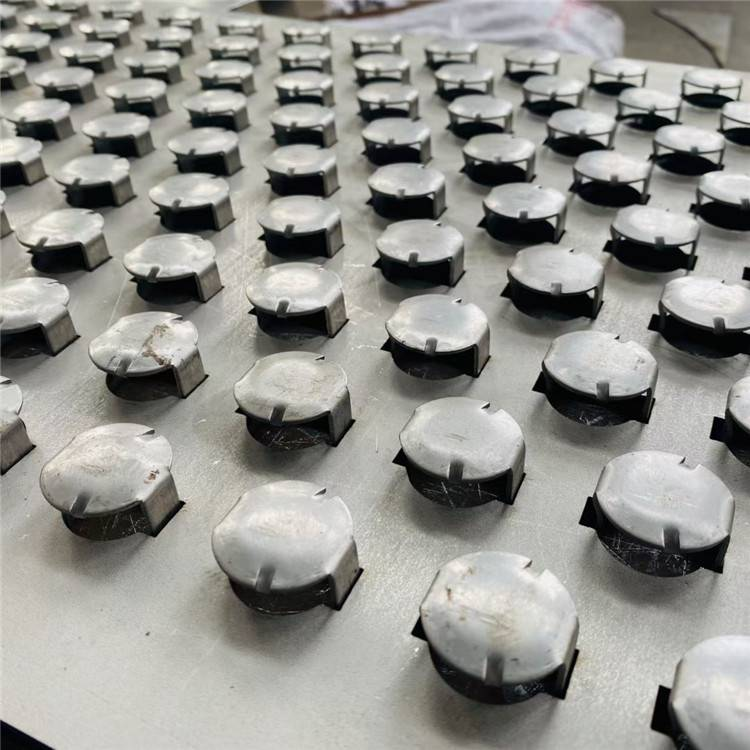

F1型浮阀：这是最常用的圆形浮阀之一。它具有圆盘形结构，通过三条支腿插在塔板上三角形排列的圆孔内。当气体通过圆孔上升时，依靠气流的动能把阀片顶起，使气体能够吹入塔板上的液层内进行鼓泡。F1型浮阀的周边设有起始定距片，确保即使在浮阀完全关闭时，阀片与塔板之间也能保持一定距离，从而保证气体能够均匀鼓泡。此外，由于阀片与塔板之间的点接触设计，可以避免阀片与塔板粘住，使浮阀在气量增大时能平稳升起。F1型浮阀的标准规格包括轻阀厚度为1.5mm，重约25g；重阀厚度为2mm，重约33g。阀体材料可以选用碳钢、不锈钢等多种材质。
浮阀塔盘
其他圆形浮阀：除了F1型浮阀外，还有F4型浮阀、ADV微分浮阀、 锥形浮阀等多种圆形浮阀。这些浮阀在结构和性能上各有特点，但基本工作原理相似。
条形浮阀

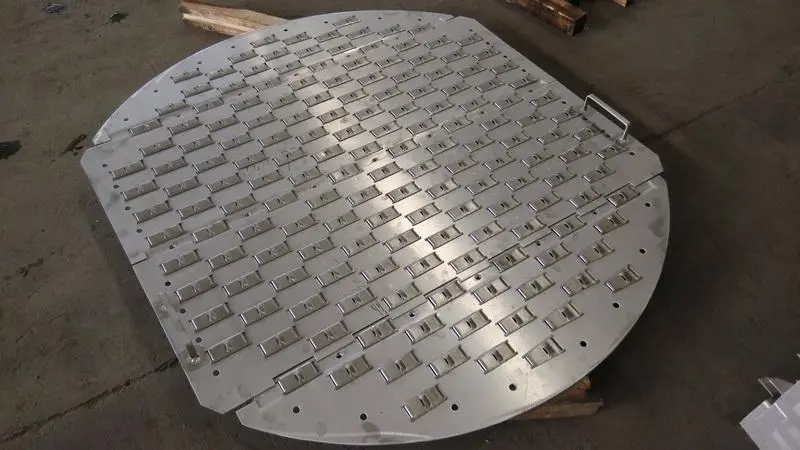

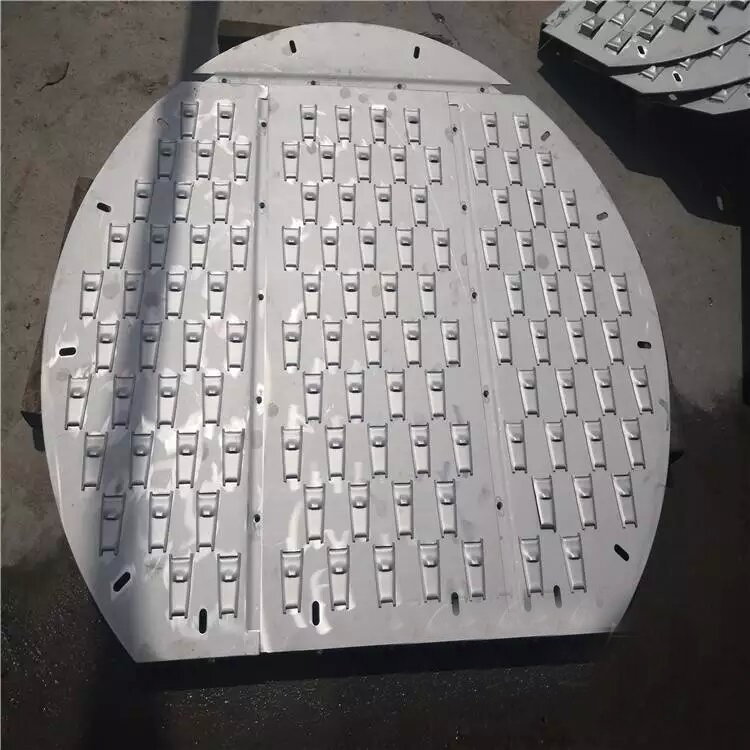

条形浮阀是带支腿的长条片，塔板上开的是长条孔。条形浮阀的型式多样，如L1型条形浮阀、梯形浮阀、导流浮阀等。这些浮阀在塔板上的布置和气体分散效果上有所不同，但都能很好促进气液两相的传质和传热。
浮阀塔盘
其他类型浮阀
除了圆形浮阀和条形浮阀外，还有管式浮阀、HTV浮阀、BVT浮阀、SuperV形浮阀、双层浮阀塔板等多种其他类型的浮阀。这些浮阀在特定工况和条件下具有 特别的优势和应用价值。
二、浮阀规格
浮阀的规格主要包括尺寸、材质、重量等方面。以F1型浮阀为例，其标准规格包括：
尺寸：浮阀的直径、高度、支腿长度等尺寸会根据塔盘的具体要求和设计进行调整。
材质：阀体材料可以选用碳钢、不锈钢（如304、316L等）、耐酸钢等多种材质，以满足不同工况和介质的要求。
重量：轻阀厚度为1.5mm，重约25g；重阀厚度为2mm，重约33g。
浮阀塔盘
浮阀塔盘因具有操作弹性大、效率高等诸多优点,在工业生产中得到极为广泛的应用。F1型浮阀(国外通称V型),是用钢板冲压而成的圆形阀片,浮阀塔F1-型下面有三条阀腿,把三条阀腿装入塔板的阀孔之后,用工具将腿下的阀脚扭转90°,则浮阀就被限制在浮孔内只能上下运动而不能脱离塔板。当气速较大时,浮阀塔F-型浮阀被吹起,达到大开度;当气速较小时,气体的动压头小于浮阀自重,于是浮阀塔F-型浮阀下落,浮阀周边上三个朝下倾斜的定距片与塔板接触,此时开度最小。定距片的作用是保证最小气速时还有一定的开度,使气体与浮阀塔F-型塔板上液体能均匀地鼓泡,避免浮阀与塔板粘住。浮阀塔F-型浮阀的开度随塔内气相负荷大小自动调节,可以增大传质的效果,减少雾沫夹带。
