95钇稳定氧化锆珠

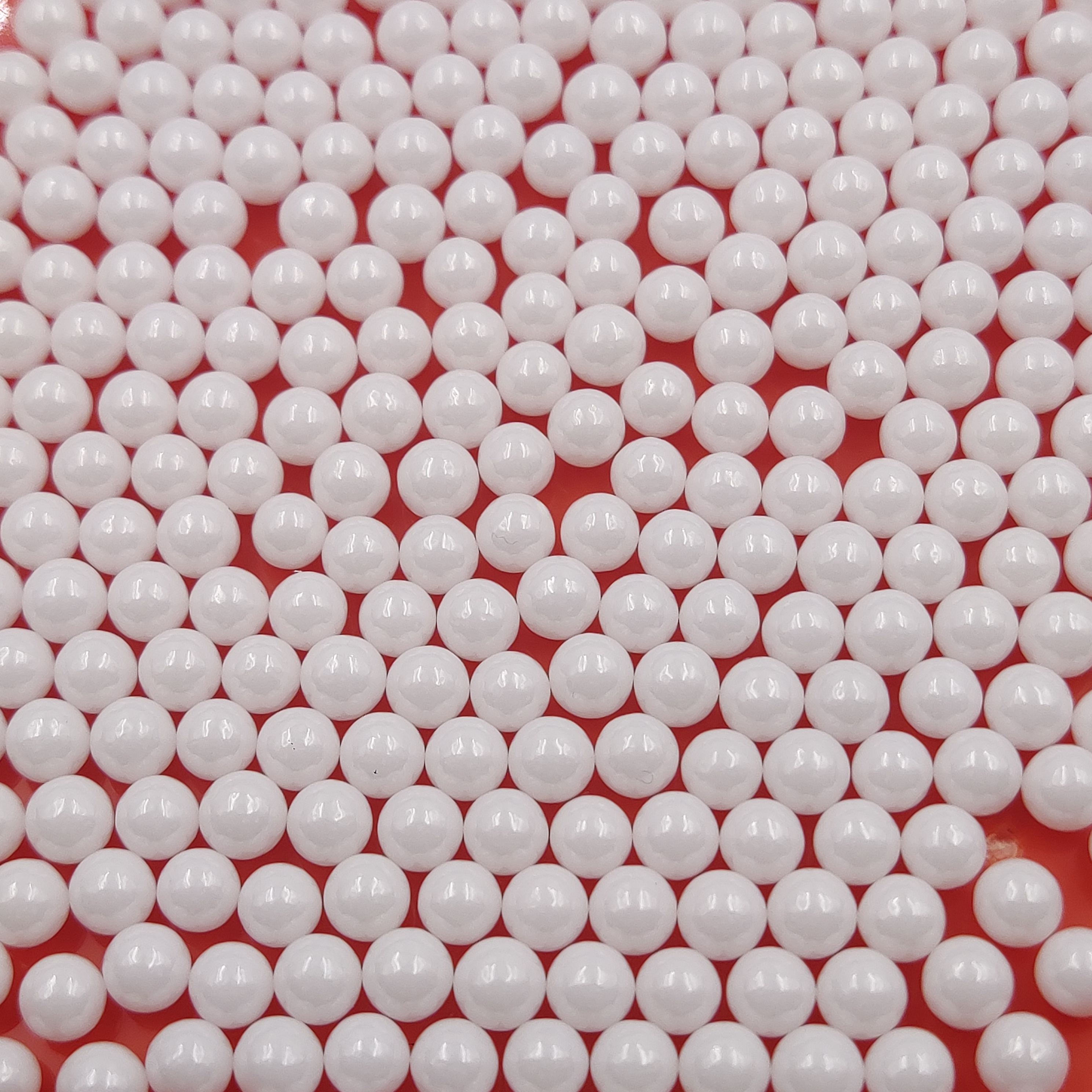

95氧化锆珠具有以下特点：

高硬度和耐磨性：95氧化锆珠的硬度比一般的氧化锆珠高，使其在磨料和抛光应用中表现出良好的耐磨性和抗磨损性能。

高温稳定性：95氧化锆珠由于钇氧化物的加入具有更高的热稳定性，95氧化锆珠可以在高温环境下使用，适用于需求高温处理的应用。

良好的机械性能：95氧化锆珠具有较高的强度和韧性，95氧化锆珠能够承受较高的压力和冲击负荷，适用于要求耐用性和抗击碎性的应用。

高化学稳定性：95氧化锆珠对很多酸碱溶液和腐蚀介质具有良好的抗腐蚀性能，95氧化锆珠适用于要求耐腐蚀性的环境。

生坯质量把控：

无机粉体颗粒被固定在生成的三维网络结构中，形成具有一定强度和韧性的生坯。YSZ 粉体较紧密的堆积在一起，嵌入聚合物中，形成一个三维网络结构。周围有大量的纳米颗粒附着在上面，形成牢固的生坯。在烧成过程中，必须选择合理的烧成制度，首先对生坯进行排胶，然后再烧结，获得致密烧结体。到了烧结后期，晶粒进一步长大，最后发育为致密的烧结体。

烧成温度控制：

温度控制对窑炉的要求和生产技术非常严格，随着烧成温度的提高，晶粒出现长大的趋势。坯体水分排出、有机物分解所形成的孔隙和颗粒堆积的空隙得益于较低的升温速率和较长的保温时间的迁移而愈合，从而形成致密体。因此，合理的烧成制度是制备高致密度微珠的关键所在。

我司经过多年实践，熟练掌握氧化锆陶瓷球烧成技术，生产的氧化锆珠致密性好，内部无气孔，物化性能强。

预烧排胶程序：

对于成型的微珠生坯预烧，预烧制度如下：室温至 500℃，升温速率 2℃/min，在500℃保温 3h，以 2℃/min 的速率升温至 900℃，900℃在保温 3h，最后随炉冷却至室温。在正式烧结前对微珠生坯进行预烧一方面是为了排胶，球坯中的自由水和部分结合水会在 250℃时排出，球坯质量轻微减少，成型过程中加入的有机粘结剂会在 500℃时排出，需要在 500℃时保温以确保有机物完全排出，有机物的高分子结构被破坏、氧化并排出，这个过程球坯失重较多。另一方面，由于亚毫米级的陶瓷微珠的体积较小，因此球坯内部的缺陷结构的存在会对微珠的性能产生较大的影响，需要在 900℃保温有助于坯体排出气孔，使微珠生坯内部结构更均匀，减少缺陷。

95氧化锆珠的每一个生产环节都影响到最终产品的质量，所以采购氧化锆珠需要找专业的生产厂家，仔细检测样品。
