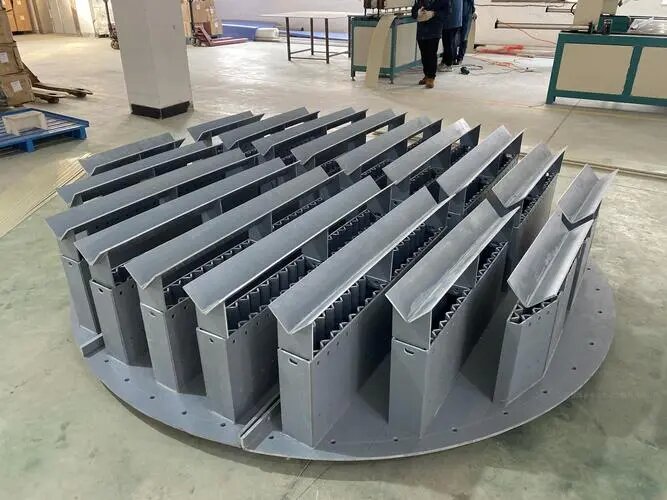

槽式液体分布器

　一、产品结构特点：

　　槽式液体分布器是一种综合性能优良的液体分布器，用于填料塔进料段，槽式液体分布器具有安装简便，液体分布均匀，喷淋点密度大，压降极低等优点，目前应用十分广泛。

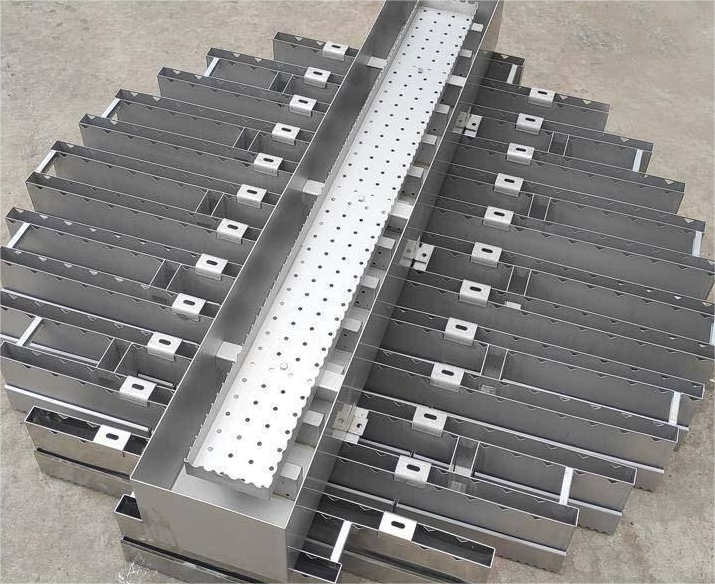

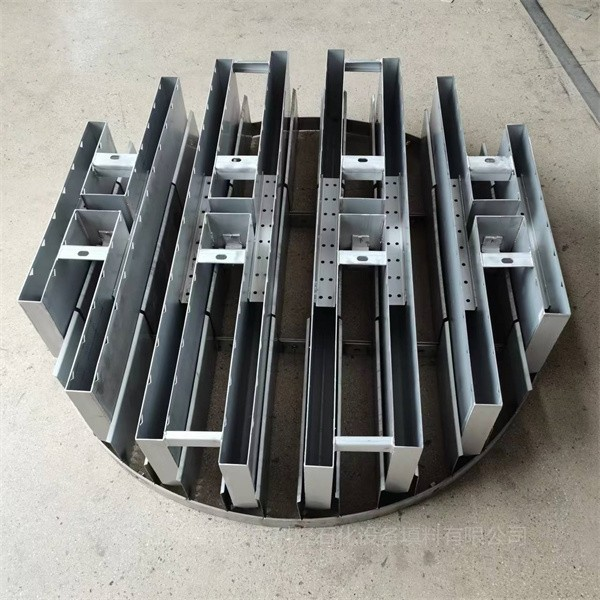

　　槽式液体分布器通常是由分流構（又称主槽或一级槽）分布槽（又称副槽或二级槽）构成的。一级槽通过槽底开孔将液体初分成若干流股，分配到下方的液体分布槽。分布槽的槽底（或墙壁）上设有孔道（或导管），将液体均匀分布于填料层上。槽式液体分布器具有较大的操作弹性和极好的抗污堵性，特别适合于大气液负荷及含有固体悬浮物、粘度大液体的分离场合。由于其具有优良的分布性能和抗污堵性能，应用范围非常广泛。

槽式液体分布器

　　二、产品性能：

　　液体分布器的作用是把液体在填料顶部或某一高度上进行均匀的初始分布或再分布，用来提高传质、传热的有效表面，改善相间接触，从而提高塔的效率。

　　实验证明，在填料层内液体的流动不是均匀的注塞流，而是存在沟流、偏流、壁流现象。这将造成填料塔的放大效应及端效应，合理设计选用液体初始分布器及再分布器目的的是减少和防止填料塔的放大效应，从而减少塔高和塔径，降低造价或操作费用。

　　液体在填料塔内的不良分布分为大规模和小规模的。小规模不良分布由填料层内液体沟流引起，大规模不良分布由液本分布器引起，会使整个塔的效率严重下降。试验表明：填科效率越高，液体分布质量对填料性能影响越大。例如：填料，实际理论板数只有5.5块。

槽式液体分布器

　　三、产品特点：

　　当液体分布质量达到50%时，每米填料理论板数等于20的填料，实际理论板数只有11.5块，而每米填料理论板数等于8的

　　1、液体分布均匀，并有一定的分布点密度、液沐流量不均匀度应＜10%;

　　2、操作弹性大，对高弹性液体分布器弹性可达10*1以上；

　　3、结构紧凑，在塔内占据空间小，气体流通而枳大（？25%);

　　4、功能全，如具备液体收集、分布及气体分布功能；

　　5、可用于含固体杂质的液体及有泡沫的物系；

　　6、气体阻力小，操作压降低；

　　7、液体浓度与温度混合性能好；

　　8、防雾沫及升膜夹带；

　　9、制造、安装方便，耐腐蚀；

　　10、适用范围广．如蒸馏、吸收、萃取等过程的常压、加压真空操作

槽式液体分布器

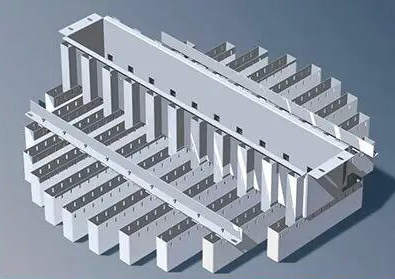

　　四、结构形式：

　　－－主槽和分槽合为一体

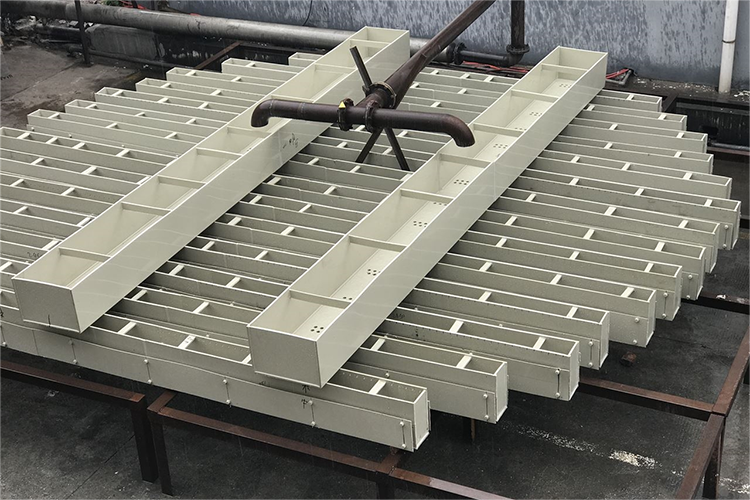

　　－－液体首先进入主槽，由主槽水平流入各分槽，再由各分槽分布到填料表面

　　－－主槽内设有防冲板；各分槽上部开溢流孔，下部开布液孔

　　一一为防堵塞，主槽上方液体入口处设有过滤框

　　五、应用场合：

　　－－高纯度精密分馏

　　－－常用于直径0.25~1米小塔，也可用于空间受限制的大塔

　　－－气相负荷较大的分馏塔

　　－－为提高产量、产品质量而改造的板式塔、普通散装填料塔

　　－－炼油、石油化工分馏塔

　　－－空气分离装置分馏塔

　　－－精细化工精密分馏塔
