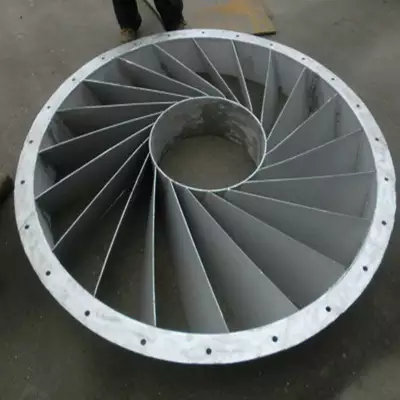

旋流板除雾器

1、工作原理

　　气流在穿过板叶片间隙时变成旋转气流，其中的液滴在离心力作用下，以一定的仰角射出做螺旋运动而被甩向外侧，汇集流到溢流槽内，达到除雾目的。

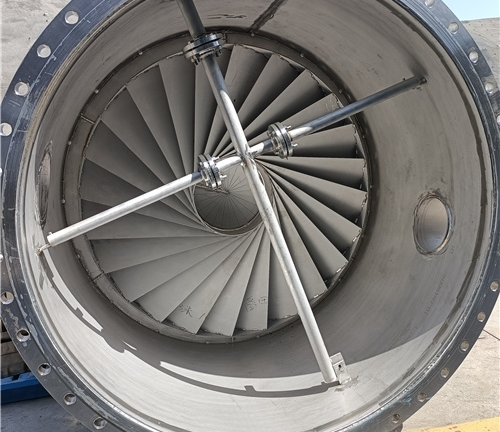

旋流板除雾器

　　2、布置方向

　　①垂直流除雾器：除雾器组件水平放置，烟气垂直向上流过除雾器。

　　3、布置结构

　　旋流式除雾器布置于吸收塔上部分，由两层旋流板叶片及三层冲洗装置、一层挡水圈组成。第一层除雾器为粗颗粒雾滴，第二层除雾器除去细颗粒雾滴。

　　冲洗系统由冲洗管道、冲洗喷嘴、冲洗水泵、冲洗水自动开关阀、压力仪表、冲洗水流量计以及程控器等组成(具体购货时进行选购)。

　　除雾器冲洗系统的作用是定期冲洗掉除雾器板片上捕集的液体固体沉积物，保持板片清洁、湿润，防止叶片结垢和堵塞通道。

　　冲洗管布置形式为第一级除雾器上下侧和二级除雾器下侧。冲洗水喷淋重叠率达到200%，确保除雾器低阻运行。

　　组件之间配有卡夹和螺栓连接，简易安装。

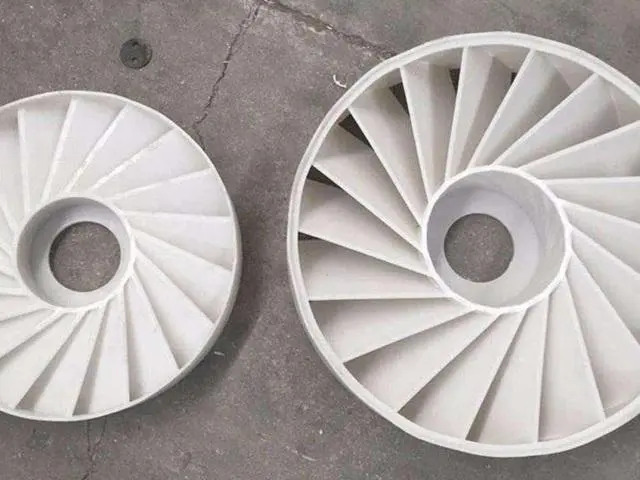

旋流板除雾器

　　4、技术参数

　　出口雾滴含量≤75mg/Nm3

　　阻力损失≤500Pa

　　烟气流速：2.5~7.5m/s(空塔流速)

　　5、材质：

　　①不锈钢

　　②其它材质

　　6、适用范围：

       本产品适用于脱硫工艺吸收塔、洗涤塔、水洗塔内使用。

同时，干燥的气体则从旋流器顶部的出口处流出，实现了气液分离的目的。降到旋流器壁面上的液滴最终会流入底部的排污装置中，进行收集和处理。旋流板安装于各种吸收、洗涤及净化塔内部，是塔器进行气液交换及气水分离、脱硫除雾的重要部件。
