除沫器直径与塔径的匹配需遵循基本的尺寸协调原则,以确保气流均匀通过并避免泄漏。通常情况下,除沫器直径比塔径小 50-100mm,这个间隙既为安装预留操作空间,又能防止未经过除沫器的气流从边缘短路。例如,塔径 1000mm 的填料塔,除沫器直径宜设计为 900-950mm,若间隙过小(小于 30mm),会导致安装困难且可能因塔体微小变形造成除沫器卡滞;间隙过大(超过 150mm)则会使部分气流直接从边缘绕过除沫器,降低整体除沫效率,这种情况下需在间隙处加装导流板或密封件。

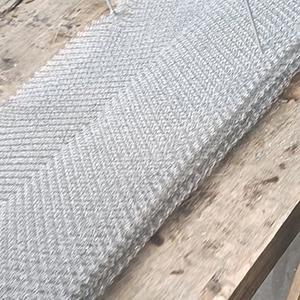

不同类型的除沫器与塔径的适配比例存在差异。丝网除沫器因结构柔软且需要支撑框架,其直径与塔径的差值通常取较大值(80-100mm),支撑框架通过螺栓固定在塔壁的法兰或支架上,框架外径略小于塔径,确保安装时能顺利放入。折流板除沫器因刚性较强,直径与塔径的差值可适当减小(50-80mm),板片边缘与塔壁的间隙需均匀分布,最大偏差不超过 10mm,避免局部间隙过大造成气流偏流。离心式除沫器作为管道式设备,其直径与所在管道或塔体接口直径基本一致,通过法兰直接连接,偏差控制在 ±10mm 以内。
塔径的大小直接影响除沫器直径的设计精度。小直径塔(塔径小于 500mm)的除沫器直径需严格控制偏差,通常与塔径的差值不超过 50mm,否则易因相对间隙过大导致效率下降。例如,塔径 300mm 的实验室小型塔,除沫器直径宜为 250-270mm,且需采用整体式结构减少安装误差。大直径塔(塔径大于 2000mm)的除沫器可采用分段式设计,单段直径比塔径小 80-100mm,段与段之间通过法兰连接,总直径偏差允许放宽至 ±50mm,但需保证拼接后整体圆度,避免局部凸起影响气流分布。
除沫器的安装位置也会影响其与塔径的匹配关系。安装在塔顶出口处的除沫器,直径需与塔体顶部法兰内径匹配,通常比法兰内径小 20-30mm,确保能从法兰口顺利装入。位于塔内中部的除沫器(如分段式填料塔的中间除沫器),直径需结合塔体内部支撑结构设计,比支撑环内径小 10-20mm,支撑环则通过焊接固定在塔壁,保证除沫器安装后的稳定性。对于带有液体再分布器的塔体,除沫器直径需与再分布器外径协调,二者间距保持 300-500mm,避免相互干扰。
工况条件对除沫器与塔径的尺寸关系有特殊要求。在高压工况(操作压力大于 1MPa)下,除沫器直径与塔径的间隙需适当减小(30-50mm),并在间隙处填充耐高温密封材料,防止高压气流泄漏。处理易结晶或含颗粒介质时,间隙需增大至 100-150mm,同时在塔壁与除沫器之间设置防结垢挡板,避免杂质在间隙处堆积堵塞气流通道。高温工况下,需考虑材料热膨胀系数,除沫器直径与塔径的间隙应比常温下增加 10%-20%,例如碳钢材质在 200℃时的热膨胀量约为 0.2%,塔径 2000mm 的除沫器需预留 4-8mm 的膨胀间隙。
除沫器直径与塔径的匹配还需结合气流速度验算。除沫器的有效流通面积为其横截面积乘以开孔率(通常为 0.7-0.9),需确保通过除沫器的实际气速在最佳范围(如丝网除沫器 1.5-3m/s)。当塔径较大但处理量较小时,若除沫器直径按常规比例设计,可能导致实际气速过低,此时可采用缩径设计,通过法兰连接一段变径管,使除沫器直径小于塔径的 80%,但变径管的锥角需小于 30°,避免气流在变径处形成涡流。
设计过程中,除沫器直径与塔径的尺寸需通过绘图软件三维模拟验证,检查安装过程是否存在干涉,气流流经间隙的速度是否超过临界值(通常不超过除沫器主流速的 1.5 倍)。对于异形塔(如方形塔),除沫器需设计为与塔截面匹配的形状,边长比塔内壁小 50-100mm,拐角处采用圆弧过渡,确保气流分布均匀。

总之,除沫器直径与塔径的匹配是一个综合考虑安装、效率、工况的系统设计,需在保证安装可行性的前提下,最大限度减少气流短路,使除沫器能充分发挥作用。实际应用中,还需根据塔体制造精度、除沫器类型及介质特性灵活调整,通过二者的合理匹配,为塔器的高效稳定运行提供保障。
