填料塔的结构特点解析：从核心组件到设计优势
2025-08-10 17:23
填料塔的结构设计围绕气液高效传质展开，呈现出组件简洁却功能精密的特点。塔体作为承载核心，多采用圆柱形筒体，材质根据处理介质特性选择 —— 处理酸性气体时常用玻璃钢（FRP）或 316L 不锈钢，而中性物系可选用碳钢。塔体高度与直径的比例通常为 5:1 至 10:1，既保证气液有充足的接触时间，又避免气流分布不均。塔体上下两端分别设置气体与液体的进出口，气相入口多位于塔底，液相入口则在塔顶，形成逆向流动的传质环境。

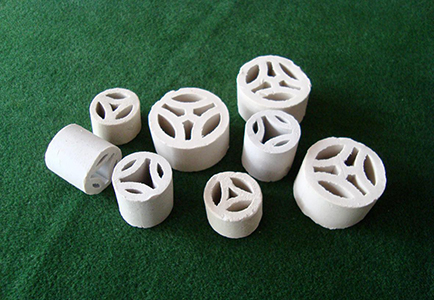

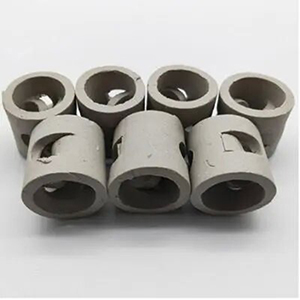

填料层是填料塔的功能核心，其结构形态直接决定传质效率。散堆填料（如拉西环、鲍尔环）呈无序堆积状态，通过不规则间隙形成复杂的气流通道，比表面积可达 100 至 300 平方米 / 立方米；规整填料（如波纹板、格栅）则以有序排列的蜂窝或波纹结构为特征，能引导气液沿预设路径流动，减少沟流现象。填料的尺寸需与塔径匹配，通常为塔径的 1/8 至 1/10，例如 1 米直径的填料塔适配 100 至 150 毫米的填料，防止因尺寸过大导致的气流短路。
液体分布系统是结构设计的关键细节，由分布器与再分布器组成。塔顶液体分布器需将吸收剂均匀分配至填料表面，常见形式有槽式、管式与莲蓬式 —— 槽式分布器通过溢流孔布液，适合大流量场景；管式分布器则通过喷嘴喷雾，布液精度更高。当填料层高度超过 6 米时，需在中部设置再分布器，其作用是将沿塔壁偏流的液体重新导回填料中心，避免局部干区，再分布器的开孔率需与填料空隙率匹配，通常为 50% 至 70%。
气液分离装置是结构完整性的重要补充。塔顶除雾器多采用丝网或折流板结构，可拦截气流夹带的液滴，分离效率达 99% 以上，防止吸收剂损失与二次污染。塔底则设有液封装置与集液槽，液封高度根据操作压力设计，通常为 1.2 至 1.5 倍塔内静压，既阻止气体泄漏，又保证液体顺利排出。部分填料塔还会在进出口管道设置流量计与压力表，实时监测运行状态。
结构灵活性是填料塔的显著特点，可通过模块化设计实现功能扩展。如需提升分离效率，可增加填料层高度或更换高效填料；处理腐蚀性物系时，只需将塔体材质更换为耐腐蚀材料，无需调整整体结构。这种 “核心不变、组件可调” 的设计理念，使填料塔能适应从实验室小试到工业大生产的不同规模，在精细化工、环保治理等领域得到广泛应用。
从功能组件到布局逻辑，填料塔的结构特点始终围绕 “高效传质、稳定运行” 的核心目标。每一处细节设计都兼顾了流体力学特性与工程实用性，使其在与板式塔的竞争中，凭借独特的结构优势占据不可替代的地位。
