填料塔填料层阻力是气体流动过程中克服填料结构与气液相互作用产生的压力损失，其数值大小直接关系到风机能耗与塔体操作稳定性。阻力的形成主要源于两方面：一是气体穿过填料间隙时的摩擦阻力，二是气液两相接触时的相互作用力。在空塔状态（无液体喷淋）下，阻力仅由填料自身结构决定，表现为干填料阻力；当有液体喷淋时，液膜占据部分流通面积，阻力会显著增大，形成湿填料阻力，实际运行中需重点关注湿阻力的变化。

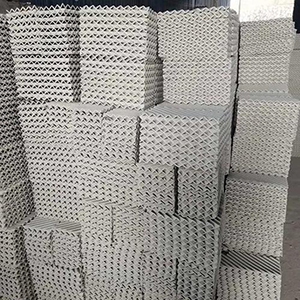

陶瓷规整波纹填料 (41).jpg

填料特性是决定阻力的核心因素。比表面积大的填料（如小于 25mm 的拉西环）因气体流动路径更复杂，单位高度阻力可达 100-200Pa/m；而大尺寸格栅填料因空隙率高达 90% 以上，阻力可低至 20-50Pa/m。填料因子（表征填料阻力的综合参数）与阻力呈正相关，拉西环的填料因子约 400-500m⁻¹，鲍尔环降至 200-300m⁻¹，波纹规整填料则因结构有序，填料因子可控制在 100-200m⁻¹，因此在相同工况下，高效填料的阻力明显更低。

气液流速对阻力的影响呈非线性关系。当气体流速较低时，阻力随流速平方增长，此时液膜对气流的阻碍较弱；当流速接近液泛速度的 60%-70% 时，液体开始在填料间隙堆积，阻力增速加快；达到液泛点时，阻力会急剧上升，甚至超过正常运行时的 3-5 倍。液体喷淋密度的影响同样显著，喷淋量增加会使液膜厚度增大，流通截面缩小，例如喷淋密度从 10m³/(m²・h) 增至 20m³/(m²・h) 时，阻力可上升 30%-50%，尤其在高黏度液体体系中更为明显。

物系性质通过改变流动状态影响阻力。高黏度液体（如大于 50cP）会形成较厚的液膜，增加气流阻力；含固体颗粒的气体则因颗粒沉积逐渐堵塞填料间隙，导致阻力随运行时间持续上升，例如处理含尘烟气时，填料层阻力可能在 3 个月内从 80Pa/m 升至 200Pa/m 以上。气体密度与黏度也会产生影响，高温气体因密度低、黏度小，阻力可比常温气体低 10%-20%，这一特性在设计加热工艺的填料塔时需重点考虑。

阻力计算通常采用经验关联式与图表法。埃克特通用关联图是工业设计的常用工具，通过气液流量比、密度比及填料因子等参数可查得单位高度阻力；对于散堆填料，也可采用公式 ΔP = C×(u_g¹・⁸)×(L⁰・⁵)×(μ_L⁰・²)/(ρ_g⁰・⁸×d_p⁰・⁵) 计算，其中 C 为填料常数，u_g 为气体流速，d_p 为填料直径。这些方法需结合实验数据校正，确保误差控制在 10% 以内。

陶瓷规整波纹填料 (42).jpg

工程实践中需通过优化设计控制阻力。选型时，高阻力填料（如丝网填料）仅用于低流量、高精度分离场景；大规模装置优先选用低阻填料（如格栅、阶梯环）。操作中，气体流速需控制在液泛速度的 60%-70%，喷淋密度避免超过设计值的 120%，同时定期清理填料层以防止堵塞。通过在线监测阻力变化，还可判断填料状态 —— 阻力突增可能是液泛前兆，缓慢上升则提示需进行清洗维护，从而保障填料塔长期稳定运行。
