阶梯环填料空隙率的具体要求及对工业应用的影响

2025-08-11 16:09

阶梯环填料的空隙率是其重要的结构参数，对填料塔的运行效率和稳定性有着关键影响。空隙率指的是阶梯环填料堆积时，空隙体积与总体积的比值，其数值需满足特定要求以保证气液两相的顺畅流通和高效传质。了解阶梯环填料空隙率的要求，有助于在选型和应用中确保阶梯环发挥最佳性能，提升填料塔的整体运行效果。

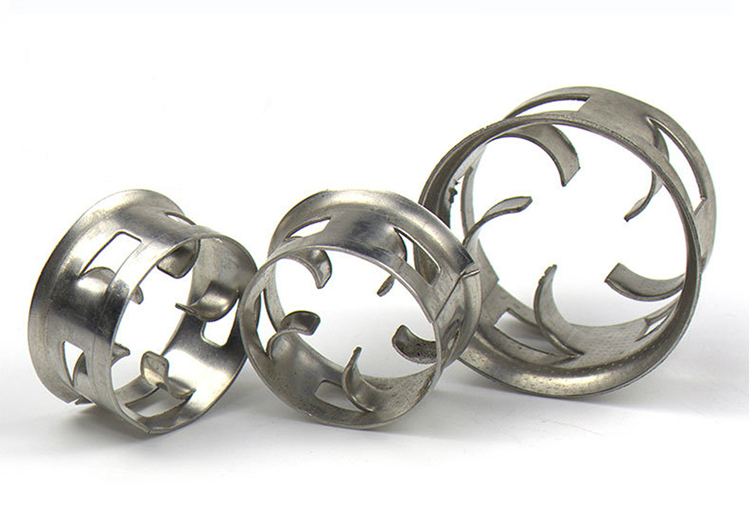

金属不锈钢阶梯环 metal cascade ring (1).png

从基本要求来看，阶梯环填料的空隙率需保证气液流通顺畅，一般应不低于 70%。这一数值是基于传质效率与流体阻力的平衡得出的：空隙率过高会导致填料结构松散，比表面积减小，影响气液接触效率；而过低则会增大流体阻力，易引发液泛现象（即液体无法顺利下流，在填料层内积聚）。例如，陶瓷阶梯环的空隙率通常在 70%-75% 之间，金属不锈钢阶梯环因结构更规整，空隙率可达 75%-80%，塑料阶梯环则因密度小、材质轻盈，空隙率能达到 80%-85%，不同材质通过合理的空隙率设计，适配不同的工况需求。

对于处理量大的填料塔，阶梯环的空隙率要求更高，通常需超过 75%。在石油化工的大型精馏塔或天然气处理塔中，气液流量大且流速快，高空隙率能减少流体在填料层中的滞留时间，降低压降，避免因阻力过大导致的能耗上升。例如，处理量超过 100m³/h 的吸收塔，若选用空隙率低于 75% 的阶梯环，可能因气体流通受阻导致塔内压力升高，迫使风机功率提升，增加运行成本。此时，大规格的金属或塑料阶梯环（如 φ50mm）因空隙率优势，成为更优选择。

在易堵塞的工况中，阶梯环的空隙率需满足防堵要求，一般建议不低于 80%。当处理含固体颗粒、高黏度介质（如污水处理中的污泥液、食品工业中的糖浆）时，低空隙率易导致颗粒沉积或黏稠液体附着，造成填料层堵塞。塑料阶梯环凭借 80% 以上的空隙率，能减少介质在缝隙中的滞留，降低清理频率。例如，在印染废水处理塔中，选用 φ38mm 的聚丙烯阶梯环（空隙率约 82%），可有效避免染料颗粒堵塞，保证塔体连续运行 3-6 个月无需停机清理。

阶梯环的空隙率还需与传质效率要求相匹配。对于分离精度要求高的场景（如制药行业的溶剂提纯塔），需在保证一定空隙率的同时，兼顾比表面积。小规格阶梯环（如 φ16mm）空隙率虽略低（约 70%-75%），但比表面积大，能提供更多气液接触点，适合要求高纯度的分离工艺。此时，空隙率的设计需在 “流通性” 与 “接触面积” 之间找到平衡，通常通过实验确定最优范围，既避免因空隙率过高导致的传质不足，也防止因过低引发的阻力问题。

此外，材质稳定性也会影响空隙率的实际效果。金属阶梯环在高温、高压下结构稳定，空隙率不易变化；陶瓷阶梯环虽耐高温，但长期受冲击可能碎裂，导致局部空隙率下降；塑料阶梯环在温度波动较大时易发生蠕变，可能使空隙率随时间缩小。因此，在选型时需结合材质特性，确保其在服役周期内保持设计空隙率。例如，在温度超过 80℃的工况中，优先选用 316 不锈钢阶梯环，其金属刚性可保证空隙率长期稳定在 75% 以上。

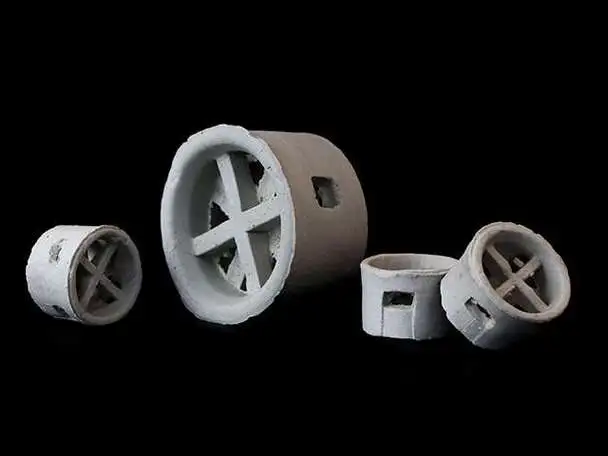

陶瓷阶梯环 cascade ring1 (2).png

工程中，阶梯环空隙率的检测需符合行业标准，通常采用水置换法或气体置换法测定。实际应用中，还需通过试运转验证：若发现塔内压降异常升高、处理效率下降，可能是空隙率不满足工况要求，需及时更换更大规格或更高空隙率的阶梯环。通过严格把控空隙率要求，可使阶梯环在填料塔中同时实现 “高效传质、低阻流通、防堵耐用” 的综合性能，最大化设备价值。
