阶梯环的堆积密度是其重要的物理参数，直接影响填料塔的设计、运行效率及成本控制。不同材质和规格的阶梯环，堆积密度存在显著差异，这一特性与阶梯环的结构设计、材质密度密切相关。了解阶梯环的堆积密度特点，对于合理选型、优化装填方案具有重要意义，能让阶梯环在工业塔设备中更好地发挥作用。

ceramic cascade ring 陶瓷阶梯环.png

堆积密度指单位体积内阶梯环的质量（单位：kg/m³），其数值并非固定不变，而是受材质、规格、结构完整性等多重因素影响。金属阶梯环因材质密度高，堆积密度显著高于塑料和陶瓷阶梯环：碳钢阶梯环的堆积密度约 1000-1200 kg/m³，不锈钢阶梯环（304 材质）约 900-1100 kg/m³；陶瓷阶梯环次之，通常在 700-900 kg/m³ 之间；塑料阶梯环最轻，聚丙烯材质约 50-100 kg/m³，聚氯乙烯约 90-130 kg/m³。这种差异使得金属阶梯环对塔体承重要求更高，而塑料阶梯环更适合老旧塔设备的改造。

规格尺寸是影响阶梯环堆积密度的另一关键因素。相同材质下，小规格阶梯环的堆积密度更高：以金属材质为例，φ16mm 阶梯环的堆积密度约 1100-1300 kg/m³，φ50mm 则降至 800-1000 kg/m³。这是因为小规格阶梯环单个体积小、数量多，堆积时相互填充更紧密，空隙率相对较低；大规格阶梯环则因单环体积大，间隙更明显，单位体积内的填料质量自然下降。在设计填料层高度时，需结合规格对应的堆积密度计算总质量，避免超过塔体承重上限。

阶梯环的结构设计对堆积密度也有微妙影响。其翻边结构虽增大了空隙率，但翻边的角度和厚度会改变单环质量：翻边角度越大（如从 90° 增至 120°），单环展开面积增加，质量上升，堆积密度随之提高约 5%-8%；翻边厚度增加 0.5mm，单环质量可增加 10%-15%，同样导致堆积密度上升。因此，在追求高空隙率的同时，需平衡翻边设计对堆积密度的影响，避免过度增加塔体负荷。

在工业应用中，堆积密度的合理控制关乎设备经济性与安全性。对于承重有限的中小型塔设备，选择低堆积密度的塑料或大规格金属阶梯环，可减少结构加固成本。例如，某化工厂将 φ25mm 不锈钢阶梯环（堆积密度 1000 kg/m³）更换为同规格聚丙烯阶梯环（堆积密度 80 kg/m³）后，填料层总质量降低 92%，塔体基础改造费用节省 60%。而在高压塔设备中，需选用高堆积密度的金属阶梯环，利用其重量增加填料层稳定性，防止高气速下出现 “流化” 现象。

堆积密度还与传质效率存在间接关联。一般来说，堆积密度高的阶梯环（如小规格金属环）比表面积更大，传质效率更高，但阻力也随之增加；堆积密度低的阶梯环（如大规格塑料环）虽阻力小，但传质面积有限。因此，需根据工艺对传质效率和能耗的要求，选择堆积密度适宜的产品。例如，在精细化工的高纯度分离工艺中，优先选用堆积密度较高的小规格金属阶梯环，以牺牲部分能耗换取分离精度；在污水处理的低浓度吸收工艺中，则选用低堆积密度的塑料阶梯环，降低运行成本。

实际装填过程中，堆积密度的均匀性同样重要。若阶梯环因运输破损导致变形，堆积时会出现局部疏密不均，密度偏差可能超过 10%，进而造成塔内气液分布失衡。因此，装填前需筛选破损件，装填时采用分层均匀铺设，必要时进行振动压实，使堆积密度偏差控制在 5% 以内。部分工况还会通过实验测定实际堆积密度，即在 1m³ 容器中装满阶梯环后称重，以此修正设计参数。

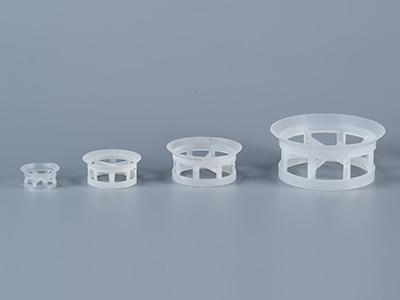

1 (4).jpg
