阶梯环空隙多少合适及不同工况下的合理范围分析
2025-08-11 16:28
阶梯环的空隙大小是影响其传质性能和流体阻力的关键参数，合适的空隙需结合具体工况确定，以平衡气液流通效率与传质效果。不同材质、规格的阶梯环，空隙合理范围存在差异，这一数值直接关系到填料塔的运行稳定性和能耗。了解阶梯环空隙多少合适，有助于精准选型和优化设计，让阶梯环在工业应用中更好地发挥作用，同时确保阶梯环的空隙与处理介质特性相适配。
从定义来看，阶梯环的空隙通常以空隙率（空隙体积与总体积的比值）表示，合适的范围需满足气液两相顺畅流通与高效传质的双重需求。金属阶梯环的空隙率一般在 75%-85% 之间，这一范围既能保证气体通过时阻力较小，又能为液体提供充足的附着面积。例如，304 不锈钢材质的 φ50mm 阶梯环，空隙率控制在 80% 左右时，在精馏塔中可实现气液充分接触，同时压降维持在较低水平（约 100Pa/m）。若空隙率过高（超过 85%），会导致比表面积不足，传质效率下降；过低（低于 75%）则流体阻力骤增，能耗显著上升。

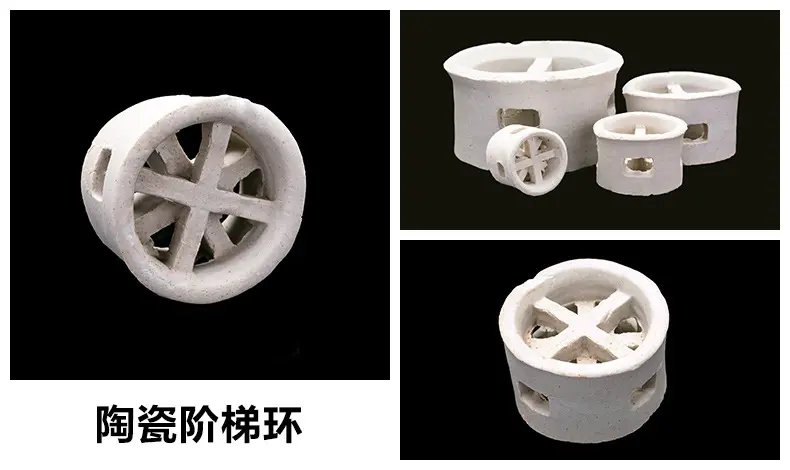

陶瓷阶梯环因材质致密性高，合适的空隙率略低，通常在 70%-78% 之间。这一范围与其脆性特性相适配：空隙率过高会降低结构强度，易在装填或运行中破损；过低则无法满足腐蚀性介质的流通需求。例如，在硫酸吸收塔中，φ25mm 陶瓷阶梯环的空隙率以 75% 为宜，既能耐受酸液腐蚀，又能保证气体与酸雾的充分反应，吸收率可达 98% 以上。若用于处理含少量固体颗粒的介质，空隙率可适当提高至 78%，减少堵塞风险。
塑料阶梯环的空隙率普遍较高，合适范围为 80%-90%，这与其质轻、耐冲击的特点密切相关。聚丙烯材质的 φ38mm 阶梯环，空隙率在 85% 左右时，在污水处理的生物滤塔中表现最佳：既能为微生物提供充足栖息空间，又能让污水顺畅流过，生物降解效率提升 15% 以上。对于处理量大、流速快的工况（如大型洗涤塔），空隙率可提高至 88%-90%，降低系统阻力；而在要求较高传质效率的精细分离中，可控制在 80%-82%，通过增加比表面积提升分离精度。
阶梯环的规格尺寸对空隙率的合适范围影响显著。小规格阶梯环（φ16mm、φ25mm）的空隙率合适范围相对较窄，金属材质约 78%-82%，陶瓷约 72%-76%，塑料约 82%-86%。这是因为小规格产品单环体积小，空隙率波动对传质和阻力的影响更敏感。大规格阶梯环（φ76mm、φ100mm）的空隙率范围可适当放宽，金属 75%-85%、陶瓷 70%-78%、塑料 80%-90%，因其单环间隙大，对局部波动的耐受性更强。例如，φ100mm 塑料阶梯环的空隙率在 85%±5% 范围内变化时，处理量的波动对运行稳定性影响较小。
工况条件是确定阶梯环空隙率的核心依据。处理高黏度介质（如润滑油、糖浆）时，需选择较高空隙率（金属 82%-85%、塑料 88%-90%），减少流体滞留和结垢；处理含固体颗粒的介质（如矿山废水、烟气除尘），空隙率需提高 5%-10%，避免颗粒沉积堵塞。在高压工况（如合成氨装置的氨分离塔）中，金属阶梯环的空隙率应控制在 75%-80%，利用较低空隙率增强结构稳定性，抵抗高压冲击；在真空系统中，空隙率可提高至 82%-85%，降低气体流动阻力。
实际应用中，阶梯环空隙率的合适范围还需通过实验验证。可在小试装置中测试不同空隙率下的传质效率、压降、堵塞频率等参数，确定最优值。例如，在医药中间体的提纯工艺中，通过对比实验发现，φ38mm 金属阶梯环的空隙率以 80% 时，产品纯度最高（99.9%），且能耗最低。同时，需考虑长期运行的稳定性：金属和陶瓷阶梯环的空隙率会因腐蚀、磨损略有下降，初始选型时可适当提高 1%-2%；塑料阶梯环可能因蠕变导致空隙率降低，合适范围的上限可提高至 90%，预留一定衰减空间。
总之，阶梯环的空隙多少合适，需综合材质、规格、工况等多方面因素，在传质效率、流体阻力、结构稳定性之间找到平衡。通过精准控制空隙率在合适范围，可使阶梯环在各类工业塔设备中实现高效、稳定、经济的运行，最大化其应用价值。
