阶梯环填料是一种高效的工业传质填料，凭借独特的结构设计在诸多领域广泛应用。它在传统环形填料基础上优化而来，兼具传质效率高、阻力小等优势，不同材质的阶梯环填料适配多样工况。了解阶梯环填料的特性，能更好地发挥其在工业生产中的作用，让阶梯环填料在分离、吸收等过程中展现优异性能。

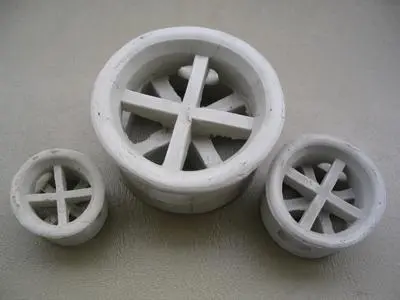

陶瓷阶梯环 cascade ring1 (3).png

从结构设计来看，阶梯环填料是对拉西环的突破性改进：高度缩短为直径的一半，一端带有向外翻折的喇叭口形翻边。这种设计大幅减少了填料间的嵌套现象，使堆积状态更疏松，空隙率提升 10%-15%。翻边结构既增加了传质表面积，又能引导气液均匀分布，降低壁流效应。环壁开设的窗口进一步打破了环形结构的封闭性，让气液可在环内外自由流通，传质效率比拉西环提升 30% 以上，而流体阻力降低 20%-25%，这种 “高效低阻” 的特性使其成为替代传统填料的理想选择。

阶梯环填料的材质类型丰富，可满足不同工况需求。金属阶梯环以碳钢、不锈钢（304、316 等）、合金钢为原料，具备高强度、耐高温（可达 600℃以上）的特点，适用于高压精馏塔、裂解气分离塔等严苛环境。陶瓷阶梯环由黏土或高铝质材料烧结而成，耐强酸强碱腐蚀，在硫酸吸收塔、硝酸制备装置中表现稳定，但其脆性较大，抗冲击性较弱。塑料阶梯环则以聚丙烯、聚氯乙烯、CPVC 等为材质，质轻价廉、耐化学性优良，广泛应用于污水处理、废气净化等低压常温工况，其中 CPVC 材质的耐温性可提升至 100-120℃，拓展了应用范围。

规格尺寸的多样性是阶梯环填料的另一特点，直径从 φ16mm 到 φ100mm 不等，适配不同塔体直径和处理量。小规格（φ16mm、φ25mm）阶梯环比表面积大（可达 200-250m²/m³），适合分离精度要求高的精细化工领域；中规格（φ38mm、φ50mm）应用最广，在吸收塔、洗涤塔中能平衡传质效率与阻力；大规格（φ76mm、φ100mm）空隙率高（80% 以上），适用于处理量大、高流速的大型塔设备，如石油化工的常压精馏塔。

在工业应用中，阶梯环填料的优势体现在多方面。在化工行业，金属阶梯环用于乙烯装置的脱甲烷塔，可高效分离低碳烃类；陶瓷阶梯环在氯碱工业的氯气干燥塔中，能耐受强腐蚀性气体；塑料阶梯环则在农药生产的溶剂回收塔中，实现低能耗的分离过程。环保领域，聚丙烯阶梯环作为生物滤塔填料，为微生物提供附着载体，助力污水中有机物的降解；316 不锈钢阶梯环在烟气脱硫塔中，可耐受含硫烟气的腐蚀，保障脱硫效率。

食品医药行业对阶梯环填料的卫生性要求严格，304 不锈钢阶梯环常用于酒精精馏塔，避免污染物引入；食品级聚丙烯阶梯环在果汁浓缩工艺中，能满足食品安全标准。冶金行业的煤气净化塔中，碳钢阶梯环可有效去除煤气中的硫化氢和氰化氢，保护后续设备。

与其他填料相比，阶梯环填料的操作弹性更大，在负荷波动 10%-30% 的范围内仍能保持稳定传质。其结构规整性使堆积密度偏差控制在 5% 以内，保证塔内气液分布均匀。同时，阶梯环填料的使用寿命较长，金属材质可达 5-8 年，陶瓷材质 8-10 年，塑料材质 3-5 年，综合运行成本较低。

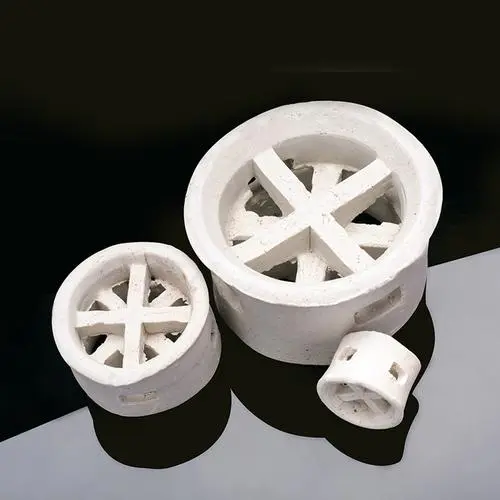

ceramic cascade ring 陶瓷阶梯环.png
