阶梯环填料分段标准及不同工况下的分段要求解析
2025-08-11 16:30
阶梯环填料的分段标准是确保填料塔高效运行的重要设计依据，需结合塔体高度、处理量及介质特性等因素确定。合理的分段能避免因填料层过高导致的传质不均，提升阶梯环的使用效率。了解阶梯环填料的分段标准，有助于优化塔体结构设计，让阶梯环在分段装填后更好地发挥传质性能，同时保障阶梯环填料层的稳定运行。
从基础分段原则来看，阶梯环填料的单段高度与塔体直径的比值需控制在 3-5 之间，这是国际通用的核心标准。例如，直径 1 米的塔体，单段阶梯环高度建议为 3-5 米；直径 2 米的塔体，单段高度可放宽至 6-10 米。若单段高度与塔径比超过 5，会导致气液在填料层内分布逐渐不均，下层阶梯环易因液体累积出现液泛，上层则可能因液体不足形成 “干区”，传质效率下降 20%-30%。对于高度超过 10 米的大型塔设备，需强制分段，每段高度不超过 8 米，通过分段平衡气液分布。

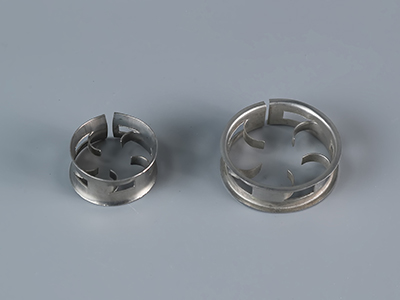

不同材质的阶梯环，分段标准存在细微差异。金属阶梯环因结构强度高，单段高度可按上限设计，如 316 不锈钢阶梯环在直径 1.5 米的塔体中，单段高度可达 7-8 米；陶瓷阶梯环脆性大，长期承受上层压力易破碎，单段高度需严格控制在 5 米以内，且段间需增设承重格栅；塑料阶梯环虽质轻，但高温下易蠕变，在温度超过 80℃的工况中，单段高度建议不超过 4 米，防止因结构变形导致填料层塌陷。
处理量与介质特性是调整分段标准的关键变量。高处理量工况（如气体流速超过 1.5m/s）中，阶梯环受气流冲击更明显，单段高度需降低 10%-20%，例如常规 5 米的单段高度需缩短至 4-4.5 米，避免填料层波动影响传质。处理高黏度介质（如润滑油、糖浆）时，液体在阶梯环表面流动缓慢，单段高度应控制在塔径的 2-3 倍，减少滞留时间过长导致的结垢；含固体颗粒的介质则需进一步降低单段高度，通常不超过塔径的 2 倍，方便定期清理沉积的颗粒杂质。
阶梯环的规格尺寸也影响分段细节。小规格阶梯环（φ16mm、φ25mm）比表面积大但空隙率低，单段高度宜取下限值（塔径的 3 倍），如 φ16mm 金属阶梯环在直径 0.5 米的塔中，单段高度 1.5 米即可，过高易引发阻力累积；大规格阶梯环（φ50mm、φ76mm）空隙率高、阻力小，单段高度可按上限设计（塔径的 5 倍），如 φ50mm 塑料阶梯环在直径 1 米的塔中，单段高度可达 5 米，兼顾效率与能耗。
分段结构设计需遵循配套标准，段间必须设置液体再分布器和支撑格栅。再分布器的开孔率需与阶梯环的空隙率匹配（通常为 70%-80%），确保液体均匀分配至下层填料；支撑格栅的承重能力需满足上层阶梯环的总重量，金属格栅的承载强度不低于 500kg/m²，塑料格栅不低于 200kg/m²。例如，在 3 米高的 φ38mm 聚丙烯阶梯环段下方，需选用承重 300kg/m² 的塑料格栅，防止填料层沉降。
特殊工况下的分段标准需灵活调整。真空系统中，气体密度小、流速快，阶梯环单段高度需比常压工况降低 20%，避免气流夹带液体导致雾沫超标；高压工况（压力超过 3MPa）中，金属阶梯环的单段高度可适当增加 5%-10%，利用高压环境增强填料层稳定性。在医药、食品等对卫生要求严格的行业，分段间距需预留检修通道（宽度不小于 0.6 米），方便定期清洗阶梯环，此时单段高度可能因空间限制缩短至塔径的 2-3 倍。
工程验收中，需核查分段标准的执行情况：测量单段阶梯环高度与塔径的比值，偏差应≤5%；检查再分布器与阶梯环的匹配性，液体分布均匀度需≥90%；验证支撑结构的稳定性，加载测试中变形量应≤2mm/m。若发现单段高度超标或配套设施不符，需整改后重新验收，确保分段设计符合实际运行需求。
总之，阶梯环填料的分段标准是综合塔体参数、材质特性、介质条件的系统规范，通过科学分段可平衡传质效率、运行稳定性与维护便利性。在实际应用中，需结合具体工况灵活调整，让分段设计成为阶梯环高效发挥性能的保障，而非限制，最终实现填料塔的安全稳定运行。
