5A 分子筛的吸水能力及影响吸水效果的因素分析

江西恒尔沃化工有限公司

17370450369 微信同号

info@helvo.cn

陶瓷散堆填料/陶瓷规整填料

我司生产的陶瓷散堆填料和陶瓷规整填料具有优异的耐酸耐热性能、能耐各种酸、碱的腐蚀。应用于洗涤塔、冷却塔、回收再生塔、脱硫塔、干燥塔、吸收塔及反应器的内衬。有拉西环、十字隔板环、鲍尔环、矩鞍环、异鞍环、共轭环、扁环等四十多种瓷环。

塑料填料

具有散热性能高，阻力小，布水、布气性能好，易长膜、切割气泡的作用。塑料填料的耐腐蚀性能好、空隙大、通量大、阻力小、能耗低、操作费用低、重量轻、易装卸、可重复使用。有PP、PE、RPP、PVC、CPVC、PVDF、四氟等材质

产品列表

金属填料

具有壁薄、耐冷热、空隙率大、通量大，压降低、阻力小、分离效果好、寿命长等优点，金属散堆填料有三Y环、共轭环、八四内弧环、扁环、矩鞍环、阶梯环等产品，金属规整填料包括孔板波纹填料、丝网波纹填料

塔内件定制

填料塔内件主要包括填料、‌液体分布器、‌液体收集器再分布器、气体分布器、‌填料紧固装置、‌填料支撑装置，塔内件用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤作用。

我司专业生产塔内件，具有多年生产经验，来图定制，按图施工。

当前位置：

首页 >

5A 分子筛的吸水能力及影响吸水效果的因素分析

2025-08-14 11:18

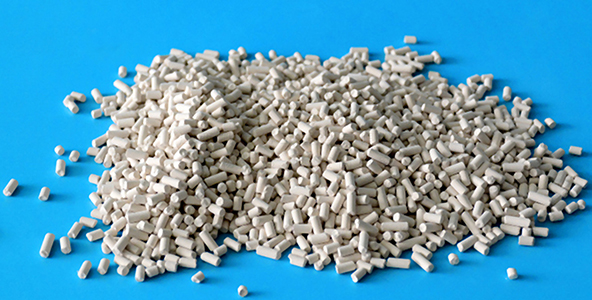

5A 分子筛的吸水能力是其核心性能之一，通常以吸附容量来衡量，即在一定条件下单位质量的 5A 分子筛所能吸附水分的最大质量分数。这一数值受温度、湿度、压力等环境因素影响，同时与分子筛的活化状态密切相关，了解其吸水能力的范围及影响因素，对干燥工艺设计和实际应用具有重要指导意义。

在标准条件下（25℃、相对湿度 50%），优质 5A 分子筛的静态吸水容量可达 21%-25%，即每 100 克 5A 分子筛最多能吸附 21-25 克水分。这一优异的吸水性能源于其独特的结构：5A 分子筛的孔径约 0.5nm，而水分子直径约 0.28nm，能顺利进入微孔通道；同时，水分子的强极性与分子筛中钙离子产生强烈静电引力，使水分被牢牢吸附在微孔内。相比其他吸附材料，如硅胶（吸水容量约 10%-15%）、活性炭（约 10%），5A 分子筛的吸水能力更为突出，尤其适合深度干燥场景。

温度对 5A 分子筛的吸水能力影响显著。低温环境有利于吸水，随着温度升高，吸水容量会逐渐下降。例如，在 0℃时，5A 分子筛的吸水容量可达到 25%-28%；在 25℃时降至 21%-25%；当温度升至 100℃时，吸水容量会降至 10% 以下。这是因为高温使水分子的热运动加剧，摆脱分子筛吸附力的能力增强，导致吸附量减少。因此，在需要深度干燥的低温工艺中，5A 分子筛的吸水优势更为明显。

环境湿度是决定 5A 分子筛实际吸水效果的关键因素。在高湿度环境中，空气中水分含量高，5A 分子筛能更快达到吸附平衡，且吸水总量更接近最大容量。例如，在相对湿度 90% 的条件下，5A 分子筛在短时间内即可吸附约 20% 的水分；而在相对湿度 30% 的低湿度环境中，达到吸附平衡的时间更长，最终吸水容量可能仅为 15%-18%。这一特性使得 5A 分子筛在高湿度物料干燥中能快速发挥作用，而在低湿度场景中则更适合深度脱水。

压力条件对 5A 分子筛的吸水能力有一定影响。在加压环境中，水分子的分压升高，与 5A 分子筛微孔的碰撞概率增加，从而提高吸水容量。例如，在 0.5MPa 压力下，5A 分子筛的吸水容量比常压下高 10%-15%；当压力升至 1.0MPa 时，吸水容量可进一步提升至 28%-30%（在适宜温度下）。这一规律在高压气体干燥中尤为重要，如天然气管道干燥，加压条件能增强 5A 分子筛的脱水效果，确保气体含水量降至极低水平。

5A 分子筛的活化状态直接决定其实际吸水能力。未经活化或活化不彻底的 5A 分子筛，因微孔中残留水分或杂质，会占据吸附位点，导致吸水容量大幅下降。例如，仅经过 100℃干燥的 5A 分子筛，吸水容量可能仅为 10%-15%；而经 300-350℃充分活化（去除残留水分）的样品，吸水容量可恢复至 21% 以上。因此，使用前的活化处理是保证 5A 分子筛吸水能力的关键步骤，活化后的分子筛需在干燥环境中保存，避免重新吸潮。

在动态吸水过程中，除了吸水容量，吸水速率也是重要指标。5A 分子筛对水分的吸附速度较快，在气流干燥中，通常 30 分钟内即可达到平衡吸水容量的 90%。这一特性使其能适应连续化生产的需求，如在压缩空气干燥机中，5A 分子筛可快速去除空气中的水分，确保出口气体露点达到 - 40℃以下。

不同应用场景对 5A 分子筛的吸水能力要求不同。在精密电子行业的气体干燥中，要求 5A 分子筛将气体含水量降至 0.1ppm 以下，此时需确保其吸水容量处于较高水平，且更换周期合理；在液体溶剂脱水（如乙醇脱水）中，需根据溶剂初始含水量计算 5A 分子筛的用量，通常每升溶剂需搭配 50-100 克 5A 分子筛，以保证脱水后溶剂含水量低于 0.1%。

需要注意的是，5A 分子筛的吸水能力会随使用次数增加而逐渐衰减。每次再生后，其吸水容量可能下降 1%-3%，经过 20-30 次再生循环后，吸水容量可能降至初始值的 70% 以下。这是因为多次高温再生会导致部分微孔结构坍塌，减少有效吸附位点。因此，在实际应用中需定期检测其吸水能力，及时更换失效的 5A 分子筛。
