13X 分子筛的再生温度范围及对再生效果的影响解析

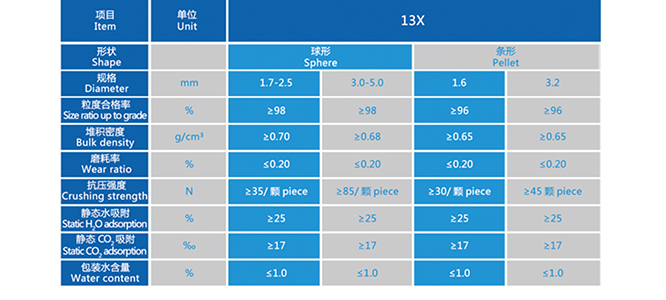

从基础再生温度范围来看，13X 分子筛的常规再生温度区间为 250-350℃，这一范围是基于其硅铝骨架稳定性和吸附质脱附需求确定的。对于吸附水分、二氧化碳等弱吸附质，在 250-300℃即可实现有效脱附，此时分子筛微孔内的水分子和极性小分子获得足够能量，摆脱与钠离子的静电引力，随载气排出。实验数据显示，在 280℃下用干燥氮气吹扫 4 小时，13X 分子筛对水分的脱附率可达 98% 以上，静态吸水容量恢复至新剂的 95% 以上，完全满足再次使用的要求。

针对吸附了大分子有机物（如苯、甲苯等芳香族化合物）的 13X 分子筛，需提高再生温度至 300-350℃。这类分子与 13X 分子筛的作用力更强，且分子直径较大（苯 0.58nm），在微孔内的扩散阻力高，需更高温度才能打破吸附平衡。例如，吸附甲苯后的 13X 分子筛，在 300℃时的脱附率仅为 70%，升至 320℃并延长保温时间至 6 小时，脱附率可提升至 95%，确保微孔内无有机物残留，避免下次吸附时发生竞争吸附。

温度低于 250℃时，13X 分子筛的再生效果明显下降。在 200℃条件下，即使延长再生时间至 8 小时，水分脱附率也仅为 85%，部分水分子仍以氢键形式与骨架氧原子结合，导致再次使用时吸水容量下降 15%-20%。若长期在低温下再生，未脱附的杂质会逐渐在微孔内累积，形成 “积碳” 现象，使比表面积以每年 5%-8% 的速度递减，3-4 次再生后即需更换分子筛，大幅增加使用成本。

温度超过 350℃时，13X 分子筛的结构开始面临风险。380℃以上的高温会加剧硅铝骨架的热振动，钠离子的迁移能力增强，可能脱离平衡位置堵塞部分微孔，导致孔径分布不均。在 400℃下处理 6 小时后，13X 分子筛的晶格常数出现 0.5% 的不可逆膨胀，比表面积下降 10%-15%，对二氧化碳的吸附容量降低 20% 以上，这种结构损伤无法通过后续处理恢复，因此 350℃通常被视为 13X 分子筛的最高安全再生温度。

再生过程中的升温速率和保温时间需与温度参数协同控制。升温速率建议控制在 50-100℃/ 小时，过快会导致分子筛颗粒内外温差过大，产生热应力，使破碎率从 0.2% 升至 0.5% 以上；过慢则延长再生周期，增加能耗。保温时间需根据温度调整：280℃时需 4-5 小时，320℃时可缩短至 3-4 小时，确保不同深度的微孔都能完成脱附。例如，在变压吸附装置中，13X 分子筛的再生采用 “阶梯升温” 模式，250℃保温 2 小时脱除游离水，320℃保温 3 小时脱除结合水和有机物，既保证效果又节约能源。

载气种类和流速对再生温度的实际效果有显著影响。采用干燥氮气（露点≤-60℃）作为载气时，可在相同温度下提高脱附效率 10%-15%，因氮气不与分子筛发生作用，能快速携带脱附的杂质。载气流速需控制在分子筛床层体积的 3-5 倍 / 小时，流速过低会导致脱附的杂质在床层内再吸附，流速过高则增加风机能耗，且可能带走过多热量，使床层实际温度低于设定值 5-10℃。

不同应用场景的再生温度需求存在差异。在空分设备中，13X 分子筛主要吸附水分和二氧化碳，再生温度控制在 280-300℃即可，此时需兼顾主塔运行，避免高温对后续冷箱的影响。在 VOCs 治理设备中，因吸附了多种有机废气，再生温度需提高至 320-350℃，并配合真空辅助脱附，使再生能耗降低 20%-30%。在天然气脱硫装置中，若原料气含硫化氢，需在 300℃以上再生以分解可能生成的硫化物，防止其对分子筛的永久性毒害。

再生温度的精准控制依赖于完善的温控系统。工业装置中需在分子筛床层不同位置设置热电偶，实时监测温度分布，确保床层温差不超过 ±10℃，避免局部过热或低温死角。采用程序升温控制系统，可根据再生阶段自动调节加热功率，当出口气体中杂质浓度降至 1ppm 以下时，自动停止加热并转入冷却阶段，实现智能化再生，减少人为操作误差。

综上所述，13X 分子筛的再生温度需根据吸附质类型控制在 250-350℃，低温适合弱吸附质，高温用于强吸附质，且需匹配合理的升温速率、保温时间和载气参数。精准控制再生温度既能保证吸附性能恢复，又能避免结构损伤，是实现 13X 分子筛高效、经济、长期使用的关键技术环节。在实际应用中，需结合具体工艺条件动态调整温度参数，平衡再生效果与运行成本。
