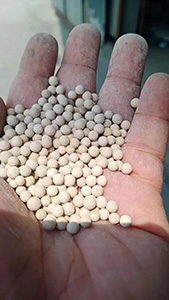

13X 分子筛安装要求及规范操作对吸附效果的影响

安装环境的洁净度控制是首要前提。13X 分子筛的多孔结构极易吸附空气中的水分和杂质，因此安装现场需保持干燥（相对湿度＜60%）、无粉尘，且远离油气、化学品等污染源。安装前需对作业区域进行封闭清扫，地面铺设防水帆布，操作人员需穿戴无绒手套和防尘服，避免汗液、毛发等异物混入分子筛。若在潮湿环境中安装，需配备除湿机将露点控制在 - 40℃以下，否则分子筛可能因提前吸水导致活性下降 10%-15%。

吸附塔的预处理直接影响安装质量。塔体内部需彻底清除铁锈、焊渣、油污等杂物，可采用高压空气吹扫（压力 0.4-0.6MPa）结合机械打磨，确保内壁光滑无残留。对于新设备，需用 10% 硝酸溶液循环清洗以去除氧化层，再用去离子水冲洗至 pH 值 7.0±0.5，最后通过热空气（120-150℃）烘干 8 小时以上。塔体底部的布气装置（如多孔板、金属滤网）需严格校准水平度（偏差≤2mm/m），保证气流均匀分布，避免局部分子筛负荷过高。

装填过程需遵循分层振动规范。13X 分子筛应采用真空吸料或人工慢倒方式装入，禁止从高处倾倒以防颗粒破碎（破碎率需控制在 3% 以内）。每装填 300-500mm 高度，需用振动棒（频率 20-30Hz）沿塔壁均匀振动 5-10 分钟，使分子筛颗粒紧密堆积，减少空隙率（控制在 35%-40%）。装填至设计高度后，顶部需预留 10%-15% 的膨胀空间，防止再生时因热胀导致塔体承压过大。对于双塔或多塔系统，各塔的装填量偏差需＜2%，确保吸附周期同步。

密封与连接部位的处理需严格把控。分子筛层上方的压盖密封需采用耐温氟橡胶垫，螺栓按对角均匀拧紧（扭矩 25-30N・m），确保无漏气。进出气管道的法兰连接需加装金属缠绕垫，接口处的过滤器（精度≤5μm）需提前校验，防止杂质随气流进入分子筛床层。阀门与管道的焊接需采用氩弧焊打底，避免焊渣掉入系统，安装后需进行气密性试验（压力 0.6MPa，保压 24 小时压降＜0.02MPa）。

安装后的活化处理是激活性能的关键。装填完成后需立即进行首次再生，采用氮气或惰性气体作为载气，以 5-10℃/min 的速率升温至 300-350℃，恒温 4-6 小时，再自然降温至 80℃以下。活化过程中需监控尾气中的水分含量（＜10ppm），直至出口露点稳定在 - 60℃以下。若活化不彻底，分子筛的初始吸附容量可能仅达设计值的 70%-80%，且再生周期会显著缩短。

严格遵循上述安装要求，能使 13X 分子筛的性能利用率提升至 95% 以上，有效延长使用寿命至 3-4 年，为后续的吸附工艺提供稳定可靠的基础保障。
