13X 分子筛堆积密度的特性及对工业应用的影响
2025-08-15 15:07
13X 分子筛的堆积密度是指单位体积内分子筛颗粒的质量，通常以 g/cm³ 或 kg/m³ 为单位，是衡量其物理特性与工业适用性的关键参数。这一指标不仅影响吸附设备的装填量计算，还与床层阻力、气流分布及吸附效率密切相关，需结合产品形态与工艺需求综合考量。
从定义来看，13X 分子筛的堆积密度分为松装密度和振实密度两类。松装密度是指分子筛自然堆积状态下的密度，无需施加外力振动，数值通常在 0.60-0.65g/cm³ 之间；振实密度则是经过规定次数振动（一般为 200 次）后达到紧密堆积状态的密度，略高至 0.65-0.70g/cm³。二者的差值反映了分子筛颗粒的流动性与压缩性，差值越小（通常＜0.05g/cm³），说明颗粒形态更规整，装填时更易均匀分布，适合对床层稳定性要求高的场景。

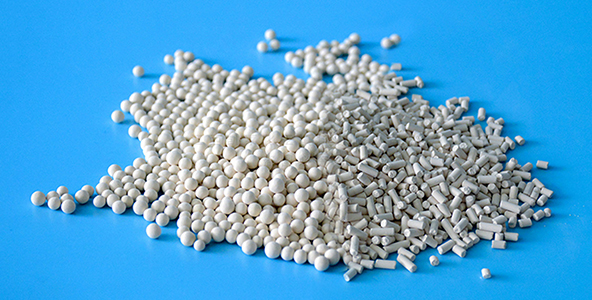

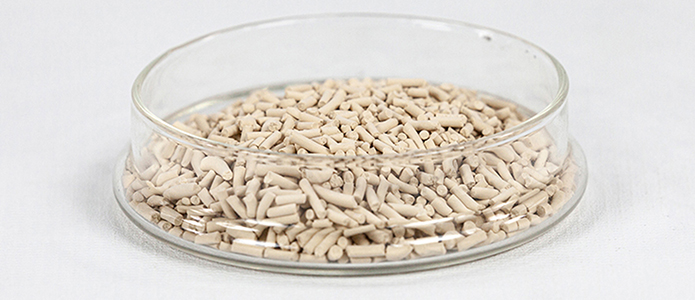

产品形态对 13X 分子筛的堆积密度影响显著。球形 13X 分子筛因颗粒圆润、间隙均匀，松装密度通常比条形产品高 5%-8%，例如 φ3-5mm 球形分子筛的松装密度约 0.63-0.65g/cm³，而相同粒径的条形分子筛则为 0.59-0.62g/cm³。这是由于条形颗粒的长径比差异较大，堆积时易形成不规则空隙，降低单位体积内的颗粒数量。振实状态下，球形与条形分子筛的密度差距缩小至 2%-3%，因振动过程可部分消除条形颗粒的排列差异，但球形产品仍保持轻微优势。
粒径分布是决定堆积密度的另一重要因素。13X 分子筛的常规粒径范围为 1-5mm，其中 3-5mm 颗粒的松装密度比 1-2mm 颗粒高 10%-12%。较小的颗粒因比表面积大、表面摩擦力强，自然堆积时易形成 “拱桥效应”，导致空隙率增加（可达 45%-50%）；而较大颗粒的流动性更好，空隙率可控制在 35%-40%，从而提升堆积密度。但在实际应用中，需平衡粒径与密度的关系 —— 过小的颗粒虽密度较低，却能提供更大的吸附表面积；过大的颗粒虽密度较高，却可能因接触面积不足降低吸附速率。
堆积密度对工业设备设计的影响体现在多个方面。在吸附塔容积固定的情况下，堆积密度直接决定分子筛的装填质量：以一台 10m³ 的吸附塔为例，若采用 0.65g/cm³ 的松装密度，需装填 6.5 吨 13X 分子筛；若密度降至 0.60g/cm³，则装填量减少至 6.0 吨，可能导致吸附周期缩短 10%-15%。因此，设备设计阶段需根据目标处理量与再生周期，结合堆积密度精确计算装填量，避免因过量装填增加床层阻力，或装填不足影响净化效果。
床层阻力与堆积密度呈正相关关系。堆积密度越高，颗粒排列越紧密，气流通过时的摩擦阻力越大。实验数据显示，当 13X 分子筛的振实密度从 0.65g/cm³ 升至 0.70g/cm³ 时，相同气流速率下的床层压降增加 15%-20%。对于低压系统（如常压空分设备），需控制堆积密度不超过 0.65g/cm³ 以降低能耗；而高压系统（如加压天然气净化装置）则可选用较高密度的分子筛，利用其紧密堆积特性提升抗气流冲击能力。
堆积密度的稳定性是长期运行的重要保障。优质 13X 分子筛在多次再生循环后，堆积密度的衰减率应控制在 3% 以内，若超过 5%，可能因颗粒破碎导致床层塌陷或局
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/1212.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
