13X 分子筛对氢气的吸附特性及在制氢工艺中的应用
2025-08-15 15:13
13X 分子筛对氢气的吸附能力受分子特性与工艺条件的共同影响，虽吸附量较低，但凭借对杂质的高效捕获能力，在氢气提纯领域仍发挥着重要作用。其吸附行为需结合氢气的物理性质与分子筛的结构特点综合分析。
从分子交互作用来看，氢气（H₂）是非极性分子（偶极矩为 0），与 13X 分子筛骨架的作用力较弱，主要依靠范德华力产生物理吸附。13X 分子筛的孔径约 10Å，而氢气分子直径仅 0.289nm，远小于孔径尺寸，这使得氢气可轻易穿过孔道，难以被有效截留。常温常压下，13X 分子筛对氢气的静态吸附量仅为 0.1-0.3mmol/g，约为对氮气吸附量的 1/10，这种低吸附特性使其难以直接作为氢气的存储材料。
温度与压力对 13X 分子筛吸附氢气的影响呈现特殊规律。低温环境会增强分子间的范德华力，使氢气吸附量略有提升，例如 - 78℃时的吸附量比 25℃时高 30%-50%，但仍远低于其他气体。压力升高对氢气吸附的促进作用有限，在 1MPa 压力下，吸附量仅为常压下的 2-3 倍，且受限于氢气的低沸点（-252.87℃），高压吸附的实际应用价值较低。这种特性决定了 13X 分子筛更适合在常温低压下处理氢气体系。
13X 分子筛对氢气中杂质的吸附选择性是其核心优势。在粗氢气中，含有水分、二氧化碳、甲烷等杂质，13X 分子筛对这些成分的吸附量远高于氢气。例如，对二氧化碳的吸附量可达氢气的 20-30 倍，对水分的吸附量更是高达氢气的 100 倍以上。在制氢工艺中，13X 分子筛通过优先吸附这些杂质，间接实现氢气的提纯，可将氢气纯度从 95% 提升至 99.9% 以上，满足工业用氢的基本要求。
动态吸附过程中，13X 分子筛的分离效率与气流参数密切相关。当氢气气流速率控制在 0.5-1m/s 时，杂质有充足时间扩散至分子筛孔道内，吸附效率可达 90% 以上；速率过快会导致杂质穿透时间缩短，纯度下降。在变压吸附（PSA）制氢中，13X 分子筛常与其他吸附剂配合使用，前置床层吸附水分和二氧化碳，后续床层深度脱除甲烷等烃类，形成多级净化体系，使氢气纯度提升至 99.99%。
再生工艺对 13X 分子筛的氢气处理能力影响显著。吸附饱和后，采用氮气吹扫（流量为床层体积的 4-6 倍 / 小时）结合升温（200-250℃）的方式，可使杂质脱附率达 95% 以上。由于氢气吸附量低，再生过程中几乎无氢气损失，这对提高制氢回收率至关重要。经过 50 次循环后，13X 分子筛的杂质吸附容量仍能保持初始值的 85% 以上，显示出良好的稳定性。
在制氢工艺的不同环节，13X 分子筛的应用方式存在差异。在天然气重整制氢中，13X 分子筛用于脱除粗氢中的二氧化碳和水分，避免后续催化剂中毒；在甲醇裂解制氢中，可有效去除未反应的甲醇蒸气和一氧化碳；在水电解制氢中，主要降低氢气中的氧气含量（通过吸附氧气实现）。某煤化工项目数据显示，采用 13X 分子筛的 PSA 系统，氢气回收率可达 85%-90%，能耗较传统胺法脱碳降低 20%-30%。

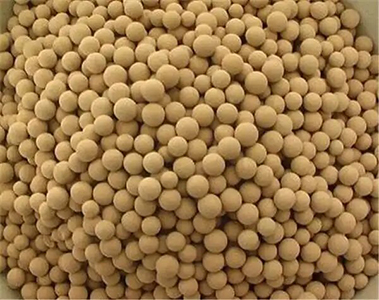

13X 分子筛的颗粒形态与装填方式会影响氢气处理效果。球形颗粒（直径 1.5-2.5mm）比条形颗粒具有更均匀的床层空隙，可减少气流分布不均导致的局部穿透，使杂质脱除率提高 5%-10%。装填时需控制床层高度与直径比在 3:1 以上，确保气体与分子筛充分接触。此外，前置过滤器的精度需达到 1μm，避免粉尘污染分子筛孔道，影响吸附效率。
综合来看，13X 分子筛虽对氢气的直接吸附能力有限，但凭借对杂质的高效选择性吸附，成为制氢工艺中不可或缺的净化材料。通过与其他吸附剂协同作用，优化温度、压力等参数，可充分发挥其分离优势，为工业氢气的高效提纯提供经济可靠的解决方案。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/1220.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
