沸石与分子筛的核心区别及各自特性与应用领域

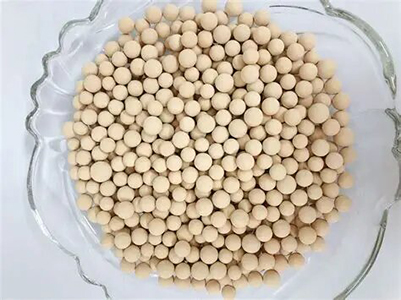

从定义范畴来看，沸石是一个更宽泛的概念，涵盖天然沸石与合成沸石两类。天然沸石是地壳**然形成的硅铝酸盐矿物，因火山喷发的火山灰与地下水反应生成，已发现的天然沸石有 40 余种，如斜发沸石、丝光沸石等；合成沸石则通过人工水热合成制备，结构更规整。而分子筛是指具有均匀微孔、能对不同尺寸分子进行筛分的材料，其范畴不仅包括沸石分子筛，还涵盖活性炭分子筛、碳分子筛等非沸石类材料，但工业中常将合成沸石直接称为分子筛，导致概念交叉。

结构特性的差异是区分二者的核心。天然沸石的孔道结构不规则，孔径分布范围较宽（通常 1-100Å），且常因杂质填充导致部分孔道堵塞，吸附选择性较低。合成沸石（即沸石分子筛）则具有高度规则的晶体结构，孔径精确可控（如 3A、4A、5A、13X 等型号对应固定孔径），孔道内无杂质，比表面积更大（可达 700-1000m²/g），能通过孔径筛分实现分子级分离。例如，4A 沸石分子筛的孔径严格控制在 4Å，仅允许水分子（2.7Å）和甲烷（3.8Å）通过，而排斥丙烷（4.3Å），这种精准性是天然沸石无法比拟的。

制备方式的不同决定了两者的性能差异。天然沸石通过采矿、破碎、筛分等物理加工获得，成本较低但性能波动大，因产地不同，吸附容量差异可达 30%-50%。沸石分子筛则通过硅源、铝源、碱源按精确配比混合，经水热合成、晶化、洗涤、焙烧等工艺制备，整个过程可精确调控晶体结构与孔径，产品性能稳定，批次间差异小于 5%。此外，沸石分子筛可通过离子交换（如 Na + 换为 K+、Ca2+）调整孔径与表面特性，而天然沸石的改性难度大，效果有限。

应用领域的分化体现了两者的功能差异。天然沸石因成本低、储量丰富，多用于对精度要求不高的场景，如土壤改良（每亩添加 50-100kg 可提升保水保肥能力）、水产养殖水质净化（吸附氨氮效率达 60%-70%）、饲料添加剂（吸附霉菌毒素）等。沸石分子筛则凭借精准的筛分能力，在高端工业领域不可替代：3A 分子筛用于乙醇深度脱水，5A 分子筛分离正异构烷烃，13X 分子筛用于空分制氧，ZSM-5 分子筛作为催化剂用于甲醇制烯烃等，这些场景对孔径精度和性能稳定性的要求，天然沸石无法满足。

化学稳定性与再生性能也存在差异。天然沸石因含有较多杂质，在酸性或高温环境中易发生结构破坏，使用温度通常不超过 300℃，且再生后吸附容量下降明显（循环 10 次后下降 20%-30%）。沸石分子筛的化学稳定性更强，13X 分子筛可在 550℃以下稳定使用，强酸条件下（pH≥2）结构不受影响，经规范再生后，吸附容量恢复率达 95% 以上，循环使用次数可达数百次，远高于天然沸石的几十次。

综合来看，沸石与分子筛的区别体现在定义范畴、结构精度、制备方式、性能稳定性及应用领域上，明确这些差异有助于在实际应用中合理选择材料 —— 天然沸石适用于低成本、低精度场景，沸石分子筛则在高端工业中发挥不可替代的作用，二者相辅相成，共同构成了多孔材料体系的重要组成部分。
