沸石分子筛制氮工艺的原理及在各行业中的应用解析
2025-08-23 15:38
沸石分子筛制氮工艺是利用其对氮气的优先吸附特性从空气中分离氮气的技术，具有高效、节能的优势。沸石分子筛在制氮过程中能选择性吸附氧气等杂质，从而获得高纯度氮气，在食品保鲜、化工生产等领域，沸石分子筛制氮工艺发挥着重要作用。
该工艺的核心原理基于沸石分子筛对空气中不同气体分子的吸附差异。空气中的氮气分子直径约 0.36nm，氧气分子直径约 0.34nm，虽然氧气分子略小，但氮气分子的极化率更高，与沸石分子筛骨架中的阳离子（如钠离子、钙离子）结合力更强。在压力作用下，氮气更易被沸石分子筛的微孔捕获，而氧气、氩气等则因吸附能力较弱被优先排出，从而实现氮气的富集。常用的制氮沸石为 13X 型，其平均孔径 0.8nm，对氮气的静态吸附容量可达 25mL/g 以上，能在常温下高效完成分离过程。
变压吸附（PSA）是沸石分子筛制氮的主流工艺模式，通过周期性改变吸附塔压力实现连续产氮。典型的 PSA 制氮系统由两个或多个吸附塔组成，交替进行吸附与再生过程：当压缩空气（经净化除水、除油）进入吸附塔时，在 0.6~0.8MPa 压力下，沸石分子筛优先吸附氮气，氧气作为尾气排放，塔顶输出高纯度氮气；当吸附达到饱和，通过降压至常压或负压，被吸附的氮气脱附，分子筛再生。通过阀门切换控制，两塔可实现 “一塔吸附、一塔再生” 的连续运行，单套系统的氮气产量可从几立方米每小时到数千立方米每小时不等，纯度通常在 95%~99.999% 之间调节。

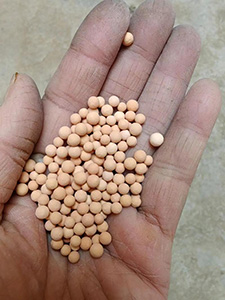

沸石分子筛的性能参数直接影响制氮效率。选择氮氧分离系数高的分子筛可提升氮气纯度，而优化颗粒尺寸（通常为 1.6~3mm）能减少气流阻力，缩短吸附平衡时间。分子筛的抗压强度需满足频繁变压需求，避免粉化导致床层堵塞，一般要求抗压强度＞30N/cm。此外，分子筛的使用寿命与再生次数相关，优质 13X 沸石在正常工况下可连续使用 3~5 年，经上万次循环再生后仍保持稳定性能。
工艺条件的控制对制氮效果至关重要。进气流量需与吸附塔体积匹配，确保气体与分子筛充分接触（接触时间通常为 30~60 秒）；吸附压力过高会增加能耗，过低则吸附容量不足；再生时的吹扫气量需精准控制，通常为产气量的 5%~10%，以保证再生彻底且不浪费产品氮。在食品包装领域，采用纯度 99.5% 的氮气即可满足保鲜需求；而在电子行业的芯片封装中，需通过深度净化使氮气纯度达到 99.999% 以上，此时可增加分子筛填充量或延长吸附时间。
相比传统的深冷制氮法，沸石分子筛制氮工艺具有启动快（通常 30 分钟内可产出合格氮气）、占地面积小、操作简便等优势，特别适合中小规模用氮场景。随着技术发展，新型复合分子筛的开发进一步提升了氮氧分离效率，使沸石分子筛制氮在冶金、医药、仓储等领域的应用不断拓展，成为现代工业制氮的核心技术之一。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/1249.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
