分子筛干燥剂再生温度和原理
2025-12-29 13:10

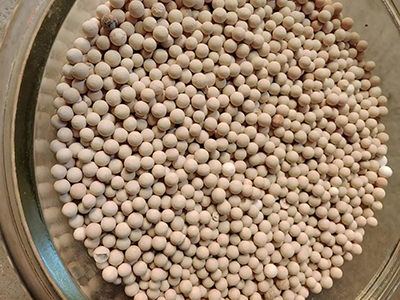

分子筛干燥剂的再生温度与原理是其实现循环利用的核心，再生过程通过特定温度条件打破吸附平衡，使吸附质脱附，从而恢复干燥剂的吸附活性。深入理解再生温度的设定依据与背后的物理化学原理，对优化再生工艺、延长干燥剂使用寿命及降低工业成本具有重要指导作用。
一、分子筛干燥剂再生的核心原理
分子筛干燥剂的再生基于物理吸附的可逆性原理，其吸附过程主要依靠孔道内的范德华力、静电引力及氢键等物理作用力将水分子或极性杂质分子固定在吸附位点上。当外界温度升高时，吸附质分子的动能随之增加，当动能足以克服吸附位点的作用力时，吸附质分子便会从孔道内脱附释放，此过程即为再生。由于分子筛的铝硅酸盐晶体骨架具有极高的热稳定性，在常规再生温度范围内，晶体结构不会发生破坏，孔道的规整性与吸附位点的活性得以保持，为多次再生循环提供了结构基础。
二、不同类型分子筛干燥剂的再生温度范围
再生温度需根据分子筛类型及吸附质特性合理设定。4A分子筛干燥剂主要用于常规水分吸附，再生温度通常为180-250℃，在此温度下可高效脱附水分子，适用于食品防潮、电子元件干燥等场景；5A分子筛因钙型阳离子与吸附质结合力较强，再生温度需提升至200-300℃，以确保深度脱水或轻烃分离后的杂质彻底脱附；13X分子筛孔径较大，可吸附芳烃等大分子杂质，再生温度需达到250-350℃，满足天然气纯化、空分设备干燥等工业场景需求。对于吸附了有机蒸汽等特殊杂质的分子筛，需在基础再生温度上提高30-50℃，或采用“溶剂洗脱+热再生”组合方式，确保杂质脱附干净。
三、再生温度的影响因素与优化策略
再生温度受吸附饱和程度、再生设备及后续应用要求影响。吸附饱和程度越高，吸附质在孔道内的残留量越大，所需再生温度越高、保温时间越长，例如吸附量达80%饱和的分子筛比50%饱和的再生温度需提高20-30℃；再生设备的压力环境也会影响温度选择，真空再生设备可通过降低环境压力，使吸附质沸点降低，再生温度可比常压设备低30-50℃，能耗更低；若后续应用对干燥精度要求极高（如半导体制造中的气体干燥），需将再生温度控制在区间上限，确保残留水分含量低于0.05%，同时可搭配惰性气体吹扫，加速脱附进程，缩短再生时间。
四、再生过程的操作要点与安全规范
再生操作需把控升温速率、保温时间及冷却方式等关键环节。升温速率建议控制在5-10℃/min，避免温度骤升导致分子筛颗粒热胀冷缩产生裂纹，影响机械强度；保温时间需结合温度与吸附量确定，常规温度下保温3-6小时，可通过监测出口气体露点判断再生效果，当露点稳定在-45℃以下时表明再生完成；再生后需在干燥环境中冷却至80℃以下，工业场景可通入氮气保护冷却，民用场景可在烘箱内自然冷却后密封保存，防止冷却过程中重新吸潮。此外，再生设备需定期清洁，避免杂质混入分子筛，同时严禁在再生过程中引入易燃易爆气体，防止安全事故。
相关问答
1、再生温度过低会对分子筛干燥剂产生什么影响？
回答：温度过低会导致吸附质脱附不彻底，残留杂质占据吸附位点，使干燥剂后续吸附容量大幅下降；长期低温再生还会造成杂质在孔道内累积，形成“不可逆吸附”，缩短分子筛使用寿命，甚至影响目标物质的分离纯度。
分子筛干燥剂再生原理与硅胶干燥剂有何不同？
回答：二者均基于物理吸附可逆性，但再生原理细节存在差异。分子筛依靠晶体孔道的物理作用力吸附，再生时通过升温直接增强吸附质动能实现脱附；硅胶干燥剂依靠表面羟基形成氢键吸附，再生除升温外，部分类型（如蓝色硅胶）还会因脱水发生颜色变化，可通过视觉判断再生进度，且硅胶再生温度（120-150℃）整体低于分子筛。
工业生产中如何平衡分子筛再生温度与能耗成本？
回答：可采用“分段升温+真空辅助”策略，前期用较低温度（如基础温度的70%）脱附易脱附杂质，后期升至目标温度处理难脱附残留；同时搭配余热回收系统，将再生过程中产生的高温废气热量用于预热待再生分子筛，降低加热能耗；此外，根据生产负荷动态调整再生周期，避免分子筛过度饱和导致再生温度过高，实现效率与成本的平衡。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/1297.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
