金属填料种类及特性应用对比
2026-01-04 13:26
金属填料作为化工、石化、制药等行业传质设备的核心组件，其种类划分基于结构形态、传质性能及应用场景的差异，不同种类的金属填料在分离效率、操作弹性、压力降等关键指标上各具优势。合理区分与选择金属填料种类，是实现精馏、吸收、萃取等工艺高效运行的基础，对提升设备产能、降低能耗具有重要意义。
一、结构化金属填料：高效规整的传质选择
结构化金属填料以规整的几何结构为特征，按波纹形态与孔道设计可细分为多个种类。孔板波纹填料是最常用的种类，其由金属薄板冲压成波纹状并开设均匀小孔制成，按比表面积可分为250Y、350Y、500Y等型号，具有比表面积大（125-1000㎡/m³）、压力降小（1-3×10⁻⁴Mpa/m）的特点，适用于精馏、吸收等多种工况。丝网波纹填料则由金属丝网压制成波纹结构，如BX型、CY型，比表面积可达500-1200㎡/m³，理论板数高（4-12块/m），分离效率远超孔板型，但成本较高，多用于难分离物系（如同位素分离）。刺孔波纹填料在孔板基础上增加了刺孔结构，增强了气液湍动效果，传质效率比普通孔板波纹填料提升15%-20%，适合处理高粘度介质。
二、散堆型金属填料：灵活通用的传统类型

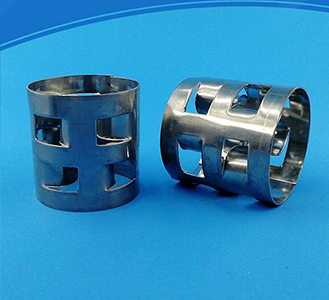

散堆型金属填料呈颗粒状，可自由填充于塔器内，主要包括鲍尔环、阶梯环、矩鞍环等种类。鲍尔环填料由金属圆环切割并翻边制成，环壁开设窗口，具有空隙率高（≥90%）、操作弹性大的优势，直径规格从16mm到100mm不等，适用于气体吸收、脱吸等工况，尤其适合大处理量场景。阶梯环填料在鲍尔环基础上改进了高度与结构，高度仅为直径的一半，且一端制成喇叭口状，减少了气体偏流现象，传质效率比鲍尔环提高20%-30%，压力降降低15%左右，是散堆填料中性能较优的种类。矩鞍环填料则融合了鞍形与环形结构的优点，流体分布更均匀，抗堵塞能力强，适用于含固体颗粒或易结垢的介质，常见材质有碳钢、不锈钢等。
三、特种金属填料：针对性工况的定制种类
针对特殊工艺需求，衍生出多种特种金属填料种类。压延孔环填料由金属板压延出密集小孔后制成环形，孔径仅0.1-0.5mm，具有优异的气液分布性能，适合精密精馏与真空精馏场景。共轭环填料采用双环嵌套结构，增强了气液接触面积与湍动程度，空隙率可达95%以上，处理能力比鲍尔环提升30%，适用于高压下的传质过程。金属花环填料则由金属丝编织成花环状，比表面积大且通透性好，压力降极低，多用于废气处理、脱硫脱硝等环保领域。此外，还有金属拉西环、金属十字环等传统种类，虽传质效率较低，但成本低廉，仍在部分简易传质设备中应用。
四、不同金属填料种类的特性对比与选型
不同种类金属填料的特性差异显著，选型需结合工艺要求。结构化填料中，孔板波纹填料性价比高，适合大多数常规工况；丝网波纹填料适合高分离精度需求，但需控制介质洁净度；散堆填料中，阶梯环综合性能优于鲍尔环，是散堆场景的首选；特种填料则针对特定难题，如压延孔环用于精密分离，矩鞍环用于含杂质介质。材质方面，碳钢填料适用于无腐蚀或弱腐蚀工况，成本较低；不锈钢（304、316L）填料耐腐蚀性强，适用于酸碱介质；钛材填料则用于强腐蚀、高温工况，但成本较高。选型时需综合考虑分离效率、处理量、成本、介质特性等因素，实现工艺与填料种类的精准匹配。
相关问答
结构化与散堆型金属填料在应用场景上有何主要区别？
回答：结构化填料适合大塔径（＞1.2m）、高分离精度（如精馏）工况，安装需按塔径定制整盘或分块结构，气液分布均匀，效率高；散堆填料适合中小塔径（＜1.2m）、处理量波动大的场景，可直接倾倒填充，安装灵活，操作弹性大，但传质效率低于结构化填料，压力降相对较高。
丝网波纹填料与孔板波纹填料为何价格差异较大？
回答：主要因原材料与加工工艺不同。丝网波纹填料采用金属丝网（如不锈钢丝网）为原料，丝网制备成本高，且波纹成型工艺复杂，需精准控制网孔尺寸与波纹角度；孔板波纹填料采用普通金属薄板，冲压成型工艺简单，原材料成本仅为丝网的1/3-1/5，因此两者价格相差3-10倍，成本差异导致应用场景不同。
处理含固体颗粒的介质时，应优先选择哪种金属填料种类？
回答：优先选择矩鞍环填料。矩鞍环融合鞍形与环形结构，无明显死角，流体流通顺畅，抗堵塞能力强；其表面光滑且结构开放，固体颗粒不易附着堆积，可有效避免填料堵塞导致的传质效率下降。若工况中固体颗粒含量极高，也可选用大孔径的鲍尔环填料，但需配合定期清洗措施。
