金属填料制作安装工艺及质量控制
2026-01-05 13:30
金属填料的制作安装质量直接决定传质设备的运行效率与稳定性，其制作工艺需匹配填料类型的结构特性，安装流程则需结合塔器参数与工况要求规范操作。科学的制作工艺可保障填料的几何精度与机械强度，规范的安装流程能确保气液分布均匀、减少偏流现象，是化工、石化等行业传质系统高效运行的重要保障。
一、金属填料的核心制作工艺
金属填料的制作工艺因结构类型不同存在差异，结构化与散堆型填料的加工流程各有侧重。结构化金属填料中，孔板波纹填料需经金属薄板裁剪、冲孔（孔径3-8mm）、波纹轧制（波纹角度30°或45°）、组装焊接等工序，焊接采用激光焊接或电阻点焊，确保波纹片连接牢固且无焊瘤堵塞孔道；丝网波纹填料则先将金属丝编织成丝网，再进行波纹压制成型，最后通过粘结或焊接制成规整的填料盘，成型过程需控制波纹高度偏差在±0.5mm内。散堆型金属填料如鲍尔环、阶梯环，制作时先将金属管切割成环坯，再经冲压开孔、翻边成型（鲍尔环）或结构裁切（阶梯环），其中阶梯环的喇叭口端需通过模具精准压制，确保角度一致，单个填料的尺寸偏差控制在±0.2mm。
二、结构化金属填料的安装流程与要点
结构化金属填料安装需按塔器规格定制，遵循“分层组装、精准定位”原则。安装前需清理塔内壁，检查塔体垂直度（偏差≤1‰塔高）与圆度（偏差≤2mm/m）；然后安装填料支撑装置，如栅板或驼峰支撑板，确保支撑面水平度偏差≤3mm/m；接着逐层吊装填料盘，大塔径（＞1.2m）采用分块式填料，通过人孔在塔内拼装，拼装缝隙需≤2mm，相邻层填料波纹方向呈90°交错排列，增强气液湍动；每层填料安装后需铺设压栅，防止气流冲击导致填料上浮，压栅与塔壁间隙用密封件填充，减少壁流效应。对于丝网波纹填料，还需在填料层上下安装分布器与收集器，确保气液均匀分布。

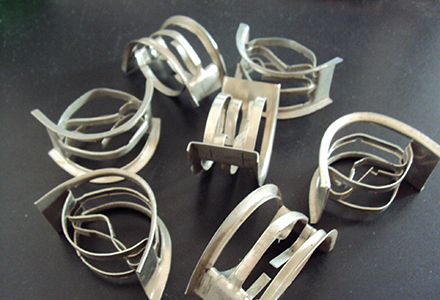

三、散堆型金属填料的安装规范与要求
散堆型金属填料安装相对灵活，但需控制填充密度与均匀性。安装前同样需清理塔内杂物，检查支撑装置的承重能力（需≥1.5倍填料堆积重量）；填充时采用“分层倾倒、均匀分布”方式，每层填充高度控制在300-500mm，避免一次性填充过高导致底层填料受压变形；填充过程中需用木板或塑料板平铺在填料上，人员站在板上操作，禁止直接踩踏填料；填充完成后需检查填料层表面平整度，偏差≤5mm/m，若表面出现凹陷或凸起，需人工平整。对于直径较小的塔器（＜500mm），可通过漏斗将填料缓慢导入，确保填料在塔内自然分布，避免出现“搭桥”现象导致气液短路。
四、金属填料制作安装的质量控制与验收
金属填料制作安装需通过多环节质量控制确保性能达标。制作阶段，需检测填料的几何尺寸（如波纹高度、孔径、环直径）、机械强度（如抗压强度、抗拉强度）及表面质量（无毛刺、裂纹、变形）；安装阶段，重点检查支撑装置水平度、填料层垂直度、层间间隙及密封情况；安装完成后进行水压试验（试验压力为设计压力的1.25倍）与气密性试验，确保塔体与填料层无泄漏；最后进行冷态模拟试车，检测气液分布均匀性与压力降，压力降偏差需≤5%设计值，气液分布不均度需≤10%。验收合格后方可投入正式运行。
相关问答
结构化金属填料安装时，相邻层波纹方向为何要交错90°？
回答：交错排列可打破气流与液流的定向流动趋势，增强气液两相的湍动混合效果，增大接触面积与传质系数；同时能减少气流偏流现象，避免局部气速过高导致液泛，确保整个填料层内气液分布均匀，从而提升传质效率，实验表明交错排列比同向排列的传质效率可提高10%-15%。
散堆金属填料填充时为何要控制每层高度？
回答：每层填充高度过高会导致底层填料承受过大压力，易发生变形或破碎，影响填料结构完整性；同时过高的填料层会增加气流阻力，可能导致压力降超出设计范围，甚至引发液泛。控制在300-500mm的高度，既能保证单层层高的传质效果，又能避免上述问题，平衡传质效率与填料稳定性。
金属填料安装后进行气密性试验的目的是什么？
回答：气密性试验可检测塔体焊缝、填料支撑装置与塔壁连接部位及填料层间隙的密封性能，防止在运行过程中出现气相泄漏，导致物料损失、产品纯度下降或安全隐患；同时能提前发现安装过程中可能存在的密封不严问题，及时整改，确保传质设备在正压或负压工况下均能稳定运行。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/1305.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
