陶瓷规整填料技术要求高吗

陶瓷规整填料的生产和应用对技术要求较高，其技术门槛主要体现在材质性能控制、结构精度加工、工况适配性设计等多个环节，具体如下：

一、材质制备的技术要求

1. 原料纯度与配比控制
   陶瓷规整填料的核心原料是高岭土、氧化铝、二氧化硅等，需严格控制杂质含量（如铁、钙等氧化物）：

   • 杂质过多会降低陶瓷的耐腐蚀性、耐高温性（如铁杂质可能导致高温下氧化变色，影响结构稳定性）；

   • 对于高铝陶瓷（如 Al₂O₃含量＞90%），需精确控制氧化铝与其他成分的配比，以平衡强度（氧化铝含量越高强度越好）和烧结难度（含量过高易导致烧结不充分）。

2. 烧结工艺的精准性
   陶瓷的烧结温度通常在 1200~1600℃，需严格控制：

   • 升温速率与保温时间：过快升温会导致内部应力集中，产生裂纹；保温不足则烧结密度低，材质疏松易吸水、强度差；

   • 气氛控制：某些特殊陶瓷（如含锆陶瓷）需在惰性气氛中烧结，避免氧化反应影响性能；

   • 最终产品需达到低气孔率（通常＜5%），否则易因孔隙吸水或渗透腐蚀介质，缩短使用寿命。

二、结构加工的技术要求

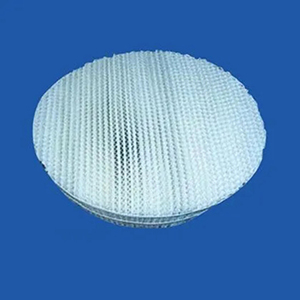

1. 波纹片的精度控制
   陶瓷规整填料的核心是波纹片的规则排列，需满足：

   • 波纹角度一致性：通常为 30° 或 45°，误差需控制在 ±1° 以内，否则会导致流道不均匀，影响气液分布；

   • 尺寸公差：波纹片的厚度（通常 0.5~2mm）、长度需统一，叠合后整体垂直度、圆度误差需＜1%，否则安装时易出现间隙，引发壁流（降低传质效率）；

   • 陶瓷材质脆性大，加工过程中（如切割、压制成型）易碎裂，需专用模具和低速加工设备，对设备精度和操作熟练度要求高。

2. 整体强度设计
   由于陶瓷脆性高，需通过结构优化弥补：

   • 波纹片的连接方式（如粘接、烧结一体成型）需保证整体抗冲击性，避免运输或安装时破损；

   • 对于大型塔器（直径＞2 米），需设计分段式结构，同时保证段间连接的密封性和结构稳定性，技术难度显著提升。

三、工况适配的技术要求

1. 耐腐蚀性与介质匹配
   陶瓷虽耐多数强酸（除氢氟酸）和高温，但需针对具体介质优化：

   • 对于含氟、碱浓度极高（如＞30% NaOH）的工况，需评估陶瓷的腐蚀速率（即使耐蚀材质，长期高浓度也可能缓慢腐蚀）；

   • 对于含固体颗粒的介质，需设计更耐磨的表面（如增加陶瓷密度或添加碳化硅成分），否则易因冲刷导致表面磨损，降低比表面积。

2. 传质性能的针对性设计
   不同工艺（如吸收、精馏）对填料的比表面积、压降、理论板数要求不同：

   • 精馏塔需更高的理论板数，需设计更密的波纹（如 250Y 型，比表面积 250㎡/m³），但需平衡压降（过密会导致气体阻力过大）；

   • 吸收塔侧重处理量，需更大的流道（如 125Y 型），同时保证液体分布均匀，需通过流体力学模拟优化波纹角度和排列方式。

四、应用环节的技术要求

1. 安装精度
   陶瓷规整填料易碎，安装时需：

   • 保证塔体内壁光滑、垂直度达标，否则填料与塔壁的间隙会导致壁流；

   • 填料层间需铺设支撑格栅（材质与陶瓷兼容，如陶瓷或防腐金属），格栅的平整度误差需＜0.5mm/m，避免局部受力导致填料碎裂。

2. 维护与更换
   长期使用后，陶瓷填料可能因结垢（如处理含固介质时）影响性能，清洗时需采用兼容的化学试剂（如稀酸），避免机械清洗（如高压水枪）导致表面损伤。

总结
