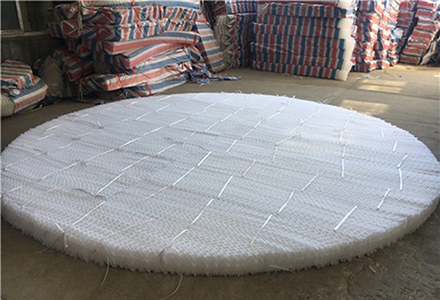

判断规整填料的质量需要从结构完整性、材质性能、加工精度、传质效率关联指标等多维度综合评估，其质量直接影响塔器的分离效率、稳定性和使用寿命。以下是具体的判断要点：
规整填料的材质（金属、塑料、陶瓷等）需与工况匹配，且材质本身需符合标准：
材质纯度与牌号
金属材质（如不锈钢 304/316L、碳钢）：需提供材质证明书（如 ASTM、GB 标准），确认成分达标（如 316L 的铬、镍、钼含量是否符合耐腐蚀性要求），避免使用回收料或劣质合金。
塑料材质（如 PP、PVC）：检查是否为全新料（而非再生料），再生料易出现强度不足、耐温性差等问题，可通过外观光泽度、密度检测（如 PP 密度约 0.9g/cm³）初步判断。
陶瓷材质：观察是否有烧结缺陷（如气孔、裂纹），吸水率需低（优质陶瓷吸水率＜1%），可通过敲击听声（清脆为优，沉闷可能有内部裂纹）。
耐候性与稳定性
规整填料的 “规则性” 依赖精密加工，结构缺陷会直接导致气液分布不均：
几何尺寸精度
波纹片参数：波纹高度、倾角（如 30°/45°）需一致，误差应＜1°，否则会破坏流道的均匀性。可用卡尺测量单张波纹片的波距、波高，对比设计图纸。
整体尺寸：单块填料的直径需与塔体匹配（误差≤3mm），边缘平整度＜0.5mm/m，避免与塔壁形成间隙导致 “壁流”（液体沿塔壁流失，降低效率）。
组装一致性：多块填料叠加时，波纹方向需交替对称（如相邻层波纹呈 90° 交叉），用水平仪检查整体平面度（≤1mm/m），避免倾斜导致流体偏流。
表面处理质量
开孔与流通性
无明显缺陷
金属：无焊接漏点（用气密性试验，加压 0.1MPa 无气泡）、无变形（波纹片平直，无凹陷）、无锈蚀（出厂前需做钝化处理，表面呈银白色）。
塑料：无注塑缺陷（如缩痕、飞边、缺料），拼接处（如热熔焊接）需牢固，拉伸测试时接口断裂力≥母材强度的 80%。
陶瓷：表面无裂纹、缺角，釉面无针孔（用强光照射检查），拼接缝（如蜂窝陶瓷）需平整，缝隙＜0.5mm。
一致性好
同一批次填料的颜色、尺寸、重量偏差应小（如金属填料单块重量偏差＜2%），偏差大说明生产工艺不稳定。
比表面积（S）
比表面积是单位体积填料的表面积（m²/m³），需与设计值一致（如常用的 250Y 型金属波纹填料，比表面积应为 250±20 m²/m³）。可通过几何计算（波纹片面积 × 数量 / 总体积）或实验测量（如 BET 法）验证，数值偏低会降低气液接触效率。
空隙率（ε）
空隙率（填料内部空隙体积占总体积的比例）需高且均匀（通常 0.9-0.95），空隙率低会增加气体阻力。可通过称重法计算（同体积下，质量越轻说明空隙率越高，如金属填料的体积密度应符合设计值，偏差＜5%）。
流体力学性能
优质填料应具备低压降、高通量的特点：
行业标准符合性
需符合相关标准，如：
金属规整填料：GB/T 18749《金属规整填料》（规定尺寸公差、材质要求）；
塑料规整填料：HG/T 21559《塑料塔填料技术条件》；
陶瓷规整填料：JB/T 8475《陶瓷塔填料》。
可要求厂家提供第三方检测报告（如 SGS、国家化工填料检测中心的测试数据）。
应用案例与口碑
优先选择有成熟应用案例的厂家（如在大型石化、制药装置中稳定运行 3 年以上），避免小厂的非标产品（加工设备简陋，精度难保证）。
拼接与密封
填料块之间的连接（如卡扣、螺栓）需牢固，且拼接后无错位（误差＜1mm），否则会形成流体短路。测试拼接强度（如施加 500N 拉力，连接部位无松动）。
抗堵塞能力
对于含少量杂质的工况，填料流道需光滑无死角（如波纹片边缘需倒圆，避免锐角挂料），可通过模拟物料（含 5% 固体颗粒）运行 100 小时后检查，流道堵塞率应＜5%。
优质规整填料的核心是：材质达标、结构精密、性能稳定。实际判断中，需结合材质证明、加工精度检测、性能测试数据，并参考应用案例。对于高要求场景（如精密精馏），建议抽样进行小型塔实验（模拟工况下测试分离效率，与设计值对比偏差应＜5%），以验证实际使用效果
