规整填料人孔的位置和尺寸怎么设置？设计原则与实操指南
在规整填料塔的设计中，人孔是保障安装、检修与维护的关键结构，其位置与尺寸设置直接影响操作便利性、安全性及塔设备的运行稳定性。人孔设置需平衡填料层布局、检修需求与塔体结构强度，同时满足人员进出、工具搬运及应急救援的空间要求。本文将从位置设置的核心原则、尺寸确定的关键依据、不同塔型的差异化设计及实操注意事项四个维度，详细解析规整填料人孔的设置规范。
人孔位置设置的核心原则
规整填料塔的人孔位置需结合填料分段高度、液体分布器布局及操作流程综合确定，确保覆盖所有关键维护区域，同时避免对传质效率产生不利影响。
沿塔高的分布规则
人孔应按 “填料段分段 + 关键部件对应” 的原则沿塔高均匀分布，常规间距为 3-6 米，具体需匹配填料段高度。对于单段高度 3-4 米的规整填料（如 Mellapak 250Y），每两段填料之间设置 1 个人孔，确保检修人员可直接进入填料段顶部进行检查与清洗；当填料段高度超过 5 米时，需在段中增设人孔，避免因高度过高导致检修工具无法触及底层填料。某直径 3 米的芳烃精馏塔，总高 24 米，沿塔高设置 4 个人孔（6 米 / 个），分别对应 4 段填料层，实现每段填料均可独立检修。
与关键部件的相对位置
人孔需紧邻液体分布器、再分布器等核心部件，距离部件上缘或下缘的垂直距离宜为 300-500mm，便于检修人员观察与维护。例如，液体分布器上方 0.5 米处设置人孔，可直接检查分布器的喷淋均匀性、清理堵塞的喷淋孔；填料支撑格栅下方 0.3 米处设置人孔，能快速排查支撑结构的变形或腐蚀情况。对于带有侧线采出的精馏塔，人孔需避开侧线管口，两者水平距离应≥1 米，避免相互干扰。
避开结构薄弱区域
人孔位置需远离塔体法兰、支座等应力集中区域，距离法兰边缘≥1.5 倍塔径，距离支座上缘≥2 米，防止开孔对塔体强度产生不利影响。在卧式规整填料塔中，人孔应设置在筒体顶部或侧面，避开底部积液区，确保检修时积液不会渗入人孔；在高压塔（设计压力≥10MPa）中，人孔宜对称布置，减少开孔对塔体受力平衡的破坏。
人孔尺寸确定的关键依据
规整填料塔人孔的尺寸需满足人员进出、设备搬运及安全防护的多重需求，核心参数包括直径、开孔高度及密封面设计，不同工况下的尺寸选择存在显著差异。
直径的基本规范
常规规整填料塔的人孔直径以 500mm、600mm、700mm 为主流，具体需根据人员体型与检修需求确定：
特殊工况下需加大尺寸，当规整填料单块重量超过 50kg（如大型陶瓷填料模块）时，人孔直径需≥800mm，确保填料模块可通过人孔吊装进出；对于毒性介质（如丙烯腈精馏塔），人孔需设置双道门结构，内门直径 600mm，外门直径 800mm，中间形成缓冲隔离区。
开孔高度与操作便利性
人孔中心距塔底或操作平台的高度需符合人机工程学，常规设置为 1.2-1.5 米，便于人员自然进出。对于需要频繁操作的人孔（如每月检修一次），应与操作平台平齐，减少攀爬；位于高空的人孔（距地面≥2 米）需配套固定平台与护栏，平台宽度≥800mm，护栏高度≥1.2 米。在低温塔（如 LNG 精馏塔）中，人孔需设置在保温层外侧，开孔高度提高至 1.8 米，避免人员进出时接触低温壳体导致冻伤。
密封与安全尺寸要求
人孔盖与筒体的密封面宽度需≥20mm，采用榫槽面或凹凸面密封结构，确保高压或腐蚀性介质不泄漏。对于真空塔（真空度≤0.09MPa），人孔法兰的螺栓间距应≤100mm，保证密封面均匀受力；对于含易燃易爆介质的塔器，人孔需配备防爆螺栓与静电接地装置，螺栓直径≥M16，接地电阻≤4Ω。
不同类型规整填料塔的人孔设计差异
规整填料的材质、尺寸及塔型用途不同，人孔设置需针对性调整，确保适配具体工况的维护需求。
金属规整填料塔的人孔设计
金属规整填料（如 Mellapak 系列）重量大、单块尺寸标准（通常 1-2m²/ 块），人孔需满足填料吊装与检查需求。直径≥2 米的金属填料塔，人孔直径优先选 600-700mm，位置对应每段填料的顶部，便于通过吊装工具将填料模块从人孔送入塔内。某石化 30 万吨 / 年乙烯精馏塔，采用 700mm 直径人孔，沿塔高每 4 米设置 1 个，配合电动葫芦可实现单块 20kg 的金属填料模块快速装卸，检修效率比 500mm 人孔提升 40%。
对于高压金属填料塔（设计压力≥6.4MPa），人孔数量需精简，通常每 10 米设置 1 个，采用椭圆形人孔（长轴 800mm、短轴 600mm），在保证强度的同时减少开孔面积。人孔法兰材质与塔体一致（如 16MnR），螺栓采用高强度合金材质，确保耐压性能。
塑料规整填料塔的人孔设计
塑料规整填料（如 PP-350Y）重量轻但易变形，人孔设置需侧重检查与局部更换需求。中小型塑料填料塔（直径≤2 米）可选 500-600mm 直径人孔，位置靠近液体分布器与填料支撑，便于观察液体分布情况及更换损坏的填料片。某电子厂酸洗废气吸收塔（PP 材质）采用 600mm 人孔，距离塔顶分布器 0.5 米，可直接伸手清理分布器堵塞，无需整体拆卸填料。
塑料塔的人孔需避免与填料层直接接触，人孔边缘与填料的水平距离≥300mm，防止塑料填料因温度变化膨胀后挤压人孔法兰，导致密封失效。人孔盖采用玻璃纤维增强塑料（FRP）材质，重量比钢制盖轻 50%，便于单人操作。

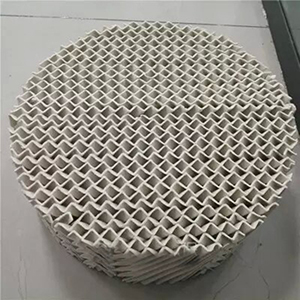

陶瓷规整填料塔的人孔设计
陶瓷规整填料脆性大、易碎裂，人孔需满足整体更换与防碰撞需求。人孔直径≥700mm，位置对应填料段底部，便于损坏的陶瓷填料从人孔整体取出，避免在塔内破碎。某硫酸厂转化器（陶瓷填料塔）采用 800mm 直径人孔，配合斜坡式塔底设计，破碎的陶瓷填料可通过人孔滑出，检修时间比 600mm 人孔缩短 30%。
陶瓷填料塔的人孔需设置耐磨衬里，衬里厚度≥50mm，材质选用高铝质耐火砖，防止陶瓷碎片进出时磨损筒体。人孔盖采用铸铁材质，配备缓冲橡胶垫，减少关闭时的冲击振动。
实操注意事项与优化设计
人孔设置需兼顾功能性与经济性，通过细节优化提升操作安全性与维护效率，避免常见设计误区。
位置优化的实用技巧
尺寸选择的避坑指南
安全与防护设计
规整填料人孔的位置与尺寸设置是 “功能需求 - 结构安全 - 操作便利” 的综合平衡，核心在于通过科学布局确保检修人员可高效接触所有关键区域，同时最小化对塔体性能的影响。设计时需结合填料类型、塔径大小、介质特性等因素灵活调整，必要时参考同类装置的运行经验或进行三维建模模拟人员操作过程，避免出现 “能开孔却无法操作” 的设计缺陷。合理的人孔设置不仅能降低维护成本，更能为设备长期稳定运行提供安全保障。
