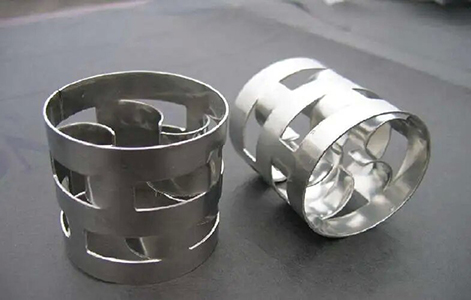

金属鲍尔环填料堆积密度计算方法详细分析
一、金属鲍尔环、堆积密度、计算方法
描述：金属鲍尔环填料堆积密度是塔设备设计的关键参数。本文解析其定义、影响因素，推导计算公式，结合实例与验证方法，助你精准计算堆积密度，优化填料装填设计。
二、堆积密度的核心定义与工程意义
塔体承重：38mm 不锈钢鲍尔环堆积密度约 480kg/m³，10m 高填料层将产生 4.8kPa 的压强，需塔体支撑结构满足强度要求。
用料估算：已知塔径和填充高度可快速计算总用量，如直径 2m、高度 6m 的塔，需填充体积 18.84m³，采用 50mm 碳钢鲍尔环（堆积密度 455kg/m³）时，总采购量约 8.57 吨。
流体力学模拟：堆积密度与空隙率呈负相关（ρ_b↑则空隙率↓），直接影响压降计算和液泛气速预测，偏差超过 5% 会导致能耗估算误差达 10%-15%。
三、理论计算方法：从单环参数到堆积密度
（一）单环体积与质量计算
单环实体体积（V_single）
单环质量（m_single）
（二）堆积个数（N）的确定
规格（mm） | 堆积个数（N，个 /m³） | 实测偏差范围 |
16×16×0.6 | 155000 | ±5% |
25×25×0.8 | 49000 | ±4% |
38×38×0.8 | 13600 | ±3% |
50×50×1.0 | 6500 | ±3% |
76×76×1.2 | 1980 | ±2% |
（三）堆积密度理论公式
四、实验测量方法：工程验证的黄金标准
（一）小体积法（实验室精确测量）
准备 10L（0.01m³）带刻度的圆柱形容器，内壁光滑避免填料卡滞。
随机选取 500 个同规格鲍尔环，分三次均匀填入容器，轻敲容器壁减少空隙。
用直尺刮平顶面，记录实际填充体积 V（应接近 10L）。
称量填充的鲍尔环总质量 m，计算 ρ_b = m / V。
（二）工业塔实测法（现场验证）
测量塔体填充段直径 D 和高度 H，计算理论填充体积 V=π×(D/2)²×H。
记录实际装入的鲍尔环总袋数，每袋质量已知（如 25kg / 袋），总质量 m = 袋数 ×25kg。
计算实际堆积密度 ρ_b = m / V，与设计值对比，偏差应≤5%。
五、影响因素与修正系数
（一）规格尺寸的敏感性分析
小规格（16mm）：实体体积占比低，但堆积个数多，ρ_b≈400-500kg/m³
大规格（76mm）：单个质量大但个数少，ρ_b≈300-350kg/m³
（二）材质密度的直接影响
规格 | 碳钢（7.85g/cm³） | 不锈钢 304（7.93g/cm³） | 不锈钢 316L（8.03g/cm³） | 铝（2.70g/cm³） |
38mm | 265kg/m³ | 270kg/m³ | 273kg/m³ | 92kg/m³ |
（三）装填方式的修正系数
自由堆积（无振动）：按理论值计算，修正系数 K=1.0
机械振动装填：振动使空隙率降低 3%-5%，堆积密度增加 3%-5%，K=1.03-1.05
人工夯实：密度增加 5%-8%，但易导致填料变形，仅推荐大规格（≥50mm）使用，K=1.05-1.08
（四）壁厚偏差的影响
单环质量减少 10%，堆积密度相应降低 10%（从 455kg/m³ 降至 410kg/m³）
需按实测壁厚重新计算，或通过抽样称重修正：修正系数 K = 实测壁厚 / 标称壁厚
六、常见规格堆积密度参考值与工程应用
规格（mm） | 碳钢（kg/m³） | 不锈钢 304（kg/m³） | 不锈钢 316L（kg/m³） | 典型应用场景 |
16×16×0.6 | 490 | 500 | 505 | 精细化工小塔 |
25×25×0.8 | 420 | 430 | 435 | 制药精馏塔 |
38×38×0.8 | 265 | 270 | 273 | 化工吸收塔 |
50×50×1.0 | 455 | 460 | 465 | 煤气洗涤塔 |
76×76×1.2 | 320 | 325 | 330 | 大型脱硫塔 |
七、计算误区与避坑指南
（一）混淆实体密度与堆积密度
（二）忽略规格与塔径匹配
（三）未考虑材质腐蚀影响
