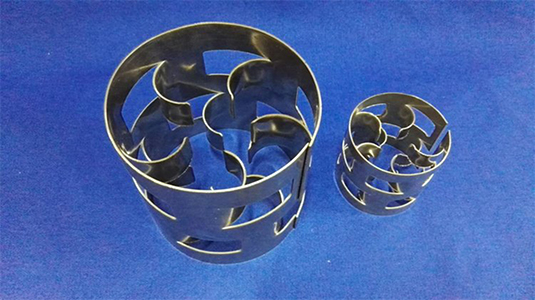

金属鲍尔环和塑料鲍尔环的区别详细分析
一、材质特性的本质差异
（一）基础物理性能对比
性能指标 | 金属鲍尔环（不锈钢 304） | 塑料鲍尔环（PP） | 差异倍数 |
密度（g/cm³） | 7.93 | 0.91 | 8.7 倍 |
导热系数（W/(m・K)） | 16.2 | 0.24 | 67.5 倍 |
耐温上限（℃） | 450 | 100 | 4.5 倍 |
抗压强度（MPa） | 205 | 35 | 5.9 倍 |
断裂伸长率（%） | 40 | 400 | 10 倍 |
（二）化学稳定性差异
酸性介质：稀盐酸中不锈钢 316L 年腐蚀率＜0.1mm，PP 在常温稀盐酸中可耐受，但温度超过 60℃会溶胀；PTFE 塑料耐酸性与 316L 相当，但成本更高。
碱性介质：碳钢在 NaOH 浓度＞30% 时腐蚀加剧，PP 则可耐受浓碱（pH≤14），但温度超过 80℃性能下降。
有机溶剂：多数有机溶剂（如甲苯、乙醇）会使 PP 溶胀，金属则不受影响，仅需考虑腐蚀问题。
二、结构参数与性能表现的对比
（一）核心结构参数的异同
参数 | 38mm 金属鲍尔环 | 38mm PP 鲍尔环 | 差异原因 |
壁厚（mm） | 0.8 | 1.5 | 塑料需增加壁厚补偿强度不足 |
开孔率（%） | 32 | 28 | 塑料开孔过大易导致结构损坏 |
波纹高度（mm） | 4.5 | 5.0 | 塑料弹性好，需更高波纹保证形状 |
堆积个数（个 /m³） | 13600 | 12800 | 塑料壁厚增加导致个数减少 6% |
（二）流体力学性能对比
压降性能：38mm 金属鲍尔环压降 85Pa/m，PP 鲍尔环因表面光滑降至 65Pa/m，阻力降低 23%，但液泛气速从 2.0m/s 降至 1.6m/s，处理能力低 20%。
传质效率：金属鲍尔环 HETP 0.7m，PP 因表面润湿性差异增至 0.9m，相同理论级下塑料需增加 29% 高度，某乙醇精馏塔金属改 PP 后高度从 8m 增至 10.3m。
抗堵性能：塑料表面不易结垢，在含 5% 固体颗粒的废水中，PP 鲍尔环清洗周期比金属延长 3 倍，但高温下易粘连堵塞。
三、应用场景的针对性选择
（一）金属鲍尔环的优势场景
高温高压工艺：化工裂解气分离塔（200-400℃）、高压加氢反应器（3-5MPa）中，金属的耐高温高压特性不可替代，塑料在此环境会软化变形。
高传质效率要求：医药中间体精馏、同位素分离等精密分离领域，金属鲍尔环 0.7m 的 HETP 比塑料更优，可降低塔高 20%-30%。
有机溶剂体系：在甲苯 - 二甲苯分离、乙醇回收等工艺中，金属不受溶剂溶胀影响，寿命可达 10 年，PP 则需 3 年更换一次。
（二）塑料鲍尔环的优势场景
低压常温场景：环保废气吸收塔（如脱硫、脱硝）、市政污水处理中，PP 鲍尔环 40kg/m³ 的堆积密度可降低塔体造价 30%，且安装轻便。
强酸碱腐蚀环境：电镀废水处理（pH 2-13）中，PP 耐腐性优于碳钢，成本仅为 316L 不锈钢的 1/5，寿命可达 5 年以上。
轻量化需求：屋顶式废气处理装置、移动式净化设备中，塑料的轻量化可减少基础建设成本，某移动式脱硫塔采用 PP 填料后重量减轻 70%。
四、经济性与全生命周期对比
（一）初期投资成本
规格（mm） | 金属 304 鲍尔环（万元 / 吨） | PP 鲍尔环（万元 / 吨） | 单位体积成本比 |
25 | 3.2 | 1.2 | 6.8:1 |
38 | 3.0 | 1.1 | 6.1:1 |
50 | 2.8 | 1.0 | 5.6:1 |
（二）运行与维护成本
能耗成本：金属鲍尔环因阻力高，风机能耗比塑料高 20%-30%，某 10 万 m³/h 废气塔年电费金属方案多支出 5 万元。
更换周期：金属在中性介质中寿命 10-15 年，塑料 PP 在常温下 5-8 年，高温或强溶剂中缩短至 2-3 年，全生命周期更换成本塑料反超金属 1.5 倍。
综合成本：10 年周期内，低压常温中性介质中塑料总成本比金属低 40%；高温高压或有机溶剂体系中，金属总成本比塑料低 50% 以上。
五、选型决策的关键依据与案例
（一）选型决策矩阵
决策因素 | 优先选金属鲍尔环 | 优先选塑料鲍尔环 |
温度 | ＞100℃ | ≤80℃ |
压力 | ＞0.6MPa | ≤0.6MPa |
介质 | 有机溶剂、高温酸碱 | 常温稀酸碱、中性水溶液 |
分离要求 | 高纯度（≥99.5%） | 一般纯度（≤95%） |
塔体条件 | 大型塔（直径＞2m） | 小型塔、承重受限设备 |
（二）典型转换案例分析
成功转换案例：某化工厂将盐酸吸收塔 316L 金属鲍尔环（φ38mm）更换为 PP 鲍尔环，初期投资从 12 万元降至 2.5 万元，因常温操作且盐酸浓度＜15%，运行 3 年效率保持稳定，年节约电费 1.2 万元。
失败转换教训：某制药厂将 120℃溶剂回收塔金属鲍尔环换为 PP 材质，3 个月后出现填料软化变形，压降上升 40%，传质效率下降 25%，被迫换回金属，损失达 20 万元。
组合应用案例：某复合肥厂氨吸收塔采用 "金属 + 塑料" 分段设计，下部高温段（90-120℃）用 316L 金属鲍尔环（高度 3m），上部常温段用 PP 鲍尔环（高度 7m），比全金属方案节约成本 40%，寿命达 8 年。
六、结论：场景适配决定最终选择
金属鲍尔环凭借耐高温、高传质效率、长寿命优势，在高温高压、精密分离、有机溶剂体系中不可替代，虽然初期成本高，但全生命周期经济性更优。
塑料鲍尔环以低阻力、轻量化、耐常温腐蚀为特色，在低压常温、强酸碱、中小型设备中性价比突出，尤其适合环保、市政等对成本敏感的领域。
