一文读懂！金属鲍尔环的标准规范与关键参数解析
金属鲍尔环的标准涵盖多方面，影响其在塔器中的应用。本文详述金属鲍尔环从结构尺寸到性能的各类标准，助您精准选型与使用。
金属鲍尔环作为常用的散堆填料，其质量与性能直接影响塔器的传质效率与运行稳定性。遵循相关标准生产与应用，能确保金属鲍尔环在不同工况下发挥最佳效能。金属鲍尔环标准体系涵盖结构尺寸、材质、制造工艺及性能指标等多个维度，下面将进行详细解读。

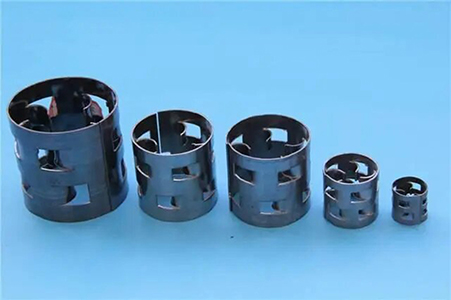

一、结构尺寸标准
公称尺寸 (mm) | 外径偏差 (mm) | 高度偏差 (mm) | 壁厚偏差 (mm) | 堆积个数 (个 /m³) | 比表面积 (m²/m³) | 空隙率 (%) |
16×16×0.3 | ±0.5 | ±0.5 | ±0.05 | 约 201000 | 约 346 | 约 95.5 |
25×25×0.3 | ±0.8 | ±0.8 | ±0.05 | 约 51000 | 约 212 | 约 96.2 |
38×38×0.4 | ±1.0 | ±1.0 | ±0.08 | 约 15000 | 约 145 | 约 96.7 |
50×50×0.5 | ±1.2 | ±1.2 | ±0.1 | 约 6500 | 约 106 | 约 97.5 |
76×76×0.6 | ±1.5 | ±1.5 | ±0.12 | 约 1830 | 约 69 | 约 97.4 |
二、材质标准
不锈钢材质：304 不锈钢含铬（Cr）18%-20%、镍（Ni）8%-11%，具有良好的耐大气腐蚀性和一般氧化性介质腐蚀能力，适用于弱腐蚀环境，如食品饮料行业的精馏塔。316 不锈钢在此基础上添加 2%-3% 的钼（Mo），显著增强耐点蚀、缝隙腐蚀及含氯介质腐蚀能力，常用于氯碱化工、海洋化工等强腐蚀工况。316L 是超低碳 316 不锈钢，碳含量更低（≤0.03%），在焊接及高温环境下抗晶间腐蚀性能更佳。
碳钢材质：普通碳钢成本低，但耐腐蚀性较差，适用于无腐蚀或轻微腐蚀、温度≤350℃的环境，如部分低温气体吸收塔。对碳钢进行镀锌、涂防锈漆等表面处理，可在一定程度上提高其耐蚀性，拓宽应用范围。
特殊材质：在特殊工况下，如高温、高压、强腐蚀且有特定元素兼容性要求时，可选用哈氏合金、钛合金、铝合金等材质。哈氏合金（如 Hastelloy C-276）耐多种强腐蚀性介质，包括氧化性酸、还原性酸及含氯溶液；钛合金耐强氧化性酸（如硝酸）和海水腐蚀，且重量轻、强度高；铝合金则适用于对重量敏感且腐蚀环境相对温和的场合。
三、制造工艺标准
冲制与加工精度：金属鲍尔环通常由金属薄板冲制而成，冲制过程要求模具精度高，以保证环壁上的窗孔尺寸、形状一致，且舌片内伸角度均匀。窗孔总面积一般为环壁面积的 30%-40%，开孔率偏差应控制在 ±5% 以内。舌片与环壁的连接应牢固，焊接处无虚焊、漏焊，焊点强度需达到母材的 80% 以上，防止在使用过程中舌片脱落，影响传质与流体分布。
表面质量：鲍尔环表面应光滑、无毛刺、无明显划痕或变形。对于不锈钢材质，表面需进行钝化处理，形成致密的钝化膜，增强耐腐蚀性。钝化膜厚度一般在 0.01-0.05μm，通过蓝点试验检测，30 秒内无蓝点出现为合格，确保表面钝化效果满足耐腐蚀要求。
尺寸一致性与圆度：同一批次的金属鲍尔环，尺寸一致性要求高，任意两个鲍尔环的外径、高度尺寸差应≤0.5mm。环的圆度偏差（最大外径与最小外径之差）应≤0.3mm，保证在塔内堆积时排列紧密、均匀，避免出现局部空隙过大或过小，影响气液分布均匀性。
四、性能标准
传质效率标准：金属鲍尔环的传质效率通过理论板高度（HETP）或传质单元高度（HTU）衡量。在标准测试条件下（如特定的气液流量、温度、压力及物系），对于一般精馏或吸收过程，25mm 金属鲍尔环的 HETP 值通常在 0.3-0.6m 之间，HTU 值在 0.2-0.4m 之间。传质效率越高，意味着在相同塔高内可实现更多的理论板数，分离效果更好。实际应用中，传质效率受气液负荷、物系性质、操作温度及压力等多种因素影响，需通过实验或模拟进行优化。
压力降标准：压力降是衡量金属鲍尔环性能的重要指标，直接关系到塔器的能耗。在标准测试条件下，25mm 金属鲍尔环的干填料因子一般在 200-300m⁻¹ 之间，湿填料因子在 150-250m⁻¹ 之间。压力降与气速、液体喷淋密度呈正相关，在设计气液负荷范围内，压力降应控制在合理水平，如每米填料层压力降≤200Pa，以降低运行成本。压力降过大不仅增加能耗，还可能导致塔内气液分布不均，影响传质效率。
通量标准：通量反映了金属鲍尔环允许的最大气液负荷，通常用泛点气速表示。泛点气速是指塔内开始出现液泛现象时的气速，金属鲍尔环的泛点气速一般比拉西环等高 20%-50%。在设计时，操作气速一般控制在泛点气速的 60%-80%，以确保塔器稳定运行且具有较大的操作弹性。例如，对于直径 1m 的塔，装填 25mm 金属鲍尔环，其泛点气速可达 2-3m/s，操作气速控制在 1.2-2.4m/s 较为适宜。
五、检验与验收标准
外观检验：逐批对金属鲍尔环进行外观检查，要求表面光滑、无裂纹、无变形、无明显腐蚀痕迹，窗孔及舌片完整。随机抽取 10% 的样品，用精度 0.02mm 的游标卡尺测量外径、高度及壁厚，尺寸应符合相应规格标准，尺寸偏差超出允许范围的样品数量不得超过抽检总数的 5%。
材质检验：每批次产品需附带材质质量证明文件，明确材质成分及含量。对于不锈钢材质，可采用光谱分析仪进行材质成分分析，主要合金元素（如 Cr、Ni、Mo）含量与标准值偏差应≤±0.5%。对于碳钢材质，检测碳、硅、锰、磷、硫等元素含量，确保符合相应的钢材标准。
性能抽检：每季度或每 50m³ 产品（以先到为准）进行一次性能抽检。在模拟实际工况的小型实验塔中，测试传质效率、压力降及通量等性能指标。抽检结果与标准性能指标偏差应在 ±10% 以内，若超出范围，需对整批产品进行复查或调整生产工艺。
