金属鲍尔环填料形状详解：结构特征与形态设计
2025-07-26 11:33
金属鲍尔环填料形状详解：结构特征与形态设计
金属鲍尔环填料的形状是其高效传质的关键。本文从整体结构、核心部件形状、规格差异及形状对性能影响等方面，解析其独特形态，助你深入了解。
金属鲍尔环填料的形状经过精心设计，融合了传质效率与流通能力的双重需求，在传统环形填料基础上实现了结构创新。其形态不仅决定了比表面积、空隙率等关键参数，更直接影响气液在填料层内的流动与接触状态，是实现高效传质的核心基础。
一、金属鲍尔环的整体形态结构

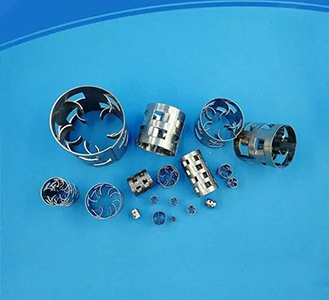

金属鲍尔环整体呈现对称的中空圆柱形结构，外观为两端开口的圆筒状，具有规整的几何对称性。其核心设计原则是 “等径等高”，即填料的外径与高度基本相等（如 16mm 直径的鲍尔环高度约 16mm，50mm 直径的高度约 50mm），这种比例设计使填料在堆积时能形成均匀的空隙分布，减少气液流动的方向性偏差。
从三维结构看，金属鲍尔环由环形侧壁、上下端缘及内侧舌片共同构成封闭又通透的框架。环形侧壁构成主体支撑，上下端缘保持结构稳定性，内侧舌片则打破了传统圆环的封闭性，形成内外连通的传质通道。整体重量轻、强度高，单个鲍尔环的重量根据规格不同在 0.5-15g 之间（如 16mm 规格约 0.5g，76mm 规格约 12g）。
二、核心组成部分的形状细节
金属鲍尔环的形状优势体现在各组成部分的精细设计上，每个结构单元都承担特定的传质功能：
1. 环形侧壁与窗孔设计
环形侧壁由金属薄板卷曲焊接而成，厚度随规格增大而增加（0.3-0.6mm），保证结构强度的同时减少材料消耗。侧壁上均匀分布着矩形或梯形窗孔，窗孔沿圆周方向呈上下交错排列（相邻两排窗孔位置错开 90°），形成 “棋盘式” 分布格局。
窗孔的尺寸与数量根据规格适配：小规格（16-25mm）鲍尔环的窗孔较小（长边 5-8mm，短边 3-5mm），每排 4-6 个窗孔；大规格（76mm）窗孔较大（长边 15-20mm，短边 8-10mm），每排 3-4 个窗孔。窗孔总面积占侧壁面积的 35%-45%，既保证了气液流通面积，又维持了侧壁的结构完整性。
2. 内伸舌片的形态特征
从每个窗孔的一侧边缘向环中心延伸出矩形舌片，这是鲍尔环区别于传统拉西环的标志性结构。舌片与侧壁保持连接（未完全切断），向环内倾斜 30°-45° 角，且相邻窗孔的舌片倾斜方向相反（一上一下交替），形成交叉的内部导流结构。
舌片的长度约为窗孔长边的 1/2-2/3（如 25mm 鲍尔环舌片长 4-6mm），宽度与窗孔短边一致。舌片末端保持平整无毛刺，倾斜角度误差≤5°，确保相邻鲍尔环的舌片相互搭接而不重叠，既增加了内部扰动，又避免了通道堵塞。
3. 上下端缘的形状规范
上下端缘为平面环形结构，由侧壁卷曲后的边缘形成，宽度 1-2mm，与侧壁保持垂直（垂直度误差≤1°）。端缘表面平整，无明显翘曲或变形，确保鲍尔环在堆积时能平稳放置，相邻填料之间接触均匀。
部分厂家会对端缘进行圆角处理（半径 0.5-1mm），既避免了尖锐边缘对操作人员的划伤风险，又减少了运输过程中的碰撞损坏，同时降低了液体在端缘处的滞留效应。
三、不同规格鲍尔环的形状差异
尽管整体结构一致，但不同直径的金属鲍尔环在形状比例上存在显著差异，以适配不同工况需求：
直径规格 (mm) | 窗孔排列特征 | 舌片倾斜角度 | 侧壁厚度 (mm) | 端缘宽度 (mm) | 形状核心优势 |
16 | 4-5 排窗孔，密集分布 | 40°-45° | 0.3 | 1 | 比表面积大，传质效率高 |
25 | 3-4 排窗孔，均匀分布 | 35°-40° | 0.3 | 1 | 兼顾效率与通量 |
38 | 3 排窗孔，尺寸适中 | 35°-40° | 0.4 | 1.2 | 结构强度高，适用范围广 |
50 | 2-3 排窗孔，较大尺寸 | 30°-35° | 0.5 | 1.5 | 通量高，压力降小 |
76 | 2 排窗孔，大尺寸 | 30°-35° | 0.6 | 2 | 低阻力，适合大处理量工况 |
小规格鲍尔环的窗孔与舌片分布更密集，内部结构更复杂，比表面积更大（346m²/m³ for 16mm）；大规格则通过增大窗孔尺寸、减少舌片密度来降低流动阻力，空隙率更高（97.5% for 50mm）。
四、形状设计对性能的关键影响
金属鲍尔环的形状设计直接决定了其传质效率与流体力学性能，具体表现为：
传质效率提升：交错窗孔与交叉舌片使气液在环内外形成强烈扰动，液体在舌片表面形成均匀液膜，气体通过窗孔实现环间与环内的高效交换，传质单元高度（HTU）比拉西环降低 20%-30%。
流动阻力降低：等高径比设计与大空隙率（95%-97%）减少了气体流通阻力，相同气速下压力降比拉西环低 30%-40%，尤其适合高气速工况。
操作弹性扩大：舌片的导流作用使气液分布更均匀，操作弹性（最大负荷 / 最小负荷）可达 3-5 倍，远高于传统填料的 2-3 倍，适应工况波动能力更强。
金属鲍尔环通过 “环形侧壁 + 交错窗孔 + 交叉舌片” 的复合形状设计，成功解决了传统环形填料传质效率低、阻力大的缺陷。其形状参数的精确控制（如舌片倾斜角度、窗孔分布密度）直接影响实际应用效果，因此在生产中需通过精密模具冲压保证形状精度，在选型时需根据塔径与工况匹配相应规格的形状参数。
