金属鲍尔环核心参数详解：几何、性能与材质参数全解析
金属鲍尔环的参数体系是衡量其性能、适配工况的核心依据，涵盖几何尺寸、传质性能、流体力学及材质特性等多类关键指标。这些参数相互关联，共同决定鲍尔环在塔器中的传质效率、压力降、使用寿命等核心表现。以下从实用角度系统解析金属鲍尔环的关键参数。

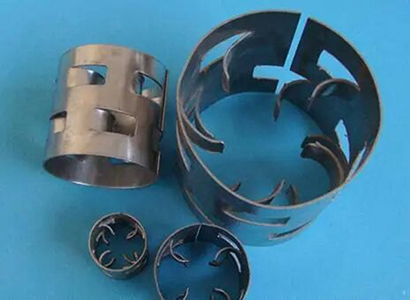

一、几何尺寸核心参数
1. 基础尺寸参数
外径（D）：指鲍尔环的最大外部直径，常见规格有 16mm、25mm、38mm、50mm、76mm 等，偏差需控制在 ±0.5mm（小规格）至 ±1.5mm（大规格）。外径决定单个体积与堆积密度，如 16mm 外径的鲍尔环单个体积约 0.4cm³，76mm 则达 35.3cm³。
高度（H）：与外径基本相等（等高径比设计），偏差范围同外径，确保堆积时形成均匀空隙。25mm 规格高度为 25mm±0.8mm，50mm 规格为 50mm±1.2mm，这种设计平衡了传质路径与流动阻力。
壁厚（δ）：根据规格从 0.3mm 至 0.8mm 递增，16-25mm 规格壁厚 0.3-0.4mm，38-50mm 为 0.4-0.5mm，76mm 及以上为 0.6-0.8mm。壁厚影响结构强度与重量，如 0.5mm 壁厚的 50mm 鲍尔环单重约 15g，0.8mm 则增至 24g。
2. 结构特征参数
窗孔尺寸：矩形窗孔的长边（L）为外径的 1/3-1/2，短边（W）为长边的 1/2-2/3。25mm 鲍尔环窗孔长边 6-8mm、短边 4-5mm，50mm 规格长边 12-15mm、短边 8-10mm，开孔率（窗孔总面积 / 环壁面积）35%-45%。
舌片参数：舌片长度为窗孔长边的 1/2-2/3，25mm 规格舌片长 4-6mm，倾斜角度 30°-45°，相邻舌片交错排列，确保气液扰动均匀。
二、传质与流体力学性能参数
1. 传质效率参数
比表面积（a）：单位体积填料的总表面积，随外径增大而减小。16mm 规格可达 339-362m²/m³，25mm 为 212-219m²/m³，38mm 为 145-146m²/m³，50mm 为 106-109m²/m³，76mm 为 69-71m²/m³。比表面积越大，传质接触点越多，分离效率越高。
理论板高度（HETP）：衡量传质效率的核心指标，值越小效率越高。在标准物系（如乙醇 - 水）中，25mm 鲍尔环 HETP 约 0.4-0.6m，38mm 为 0.6-0.8m，50mm 为 0.8-1.0m，实际值受操作条件影响会有 ±20% 波动。
2. 流体力学参数
空隙率（ε）：填料层中空隙体积占总体积的比例，一般 95%-97.5%。16mm 规格约 95.5%，25mm96.2%，50mm 达 97.5%，空隙率越高，气体流动阻力越小，通量越大。
压力降（ΔP）：单位高度填料的阻力损失，与气速正相关。在空塔气速 0.8m/s 时，25mm 鲍尔环每米压力降约 150-200Pa，50mm 约 80-120Pa，76mm 约 50-80Pa，比拉西环低 30%-40%。
泛点气速（U_f）：气液负荷上限指标，超过此值会发生液泛。25mm 规格泛点气速约 1.2-1.5m/s，50mm 约 1.8-2.2m/s，大规格鲍尔环泛点气速更高，操作弹性更大（3-5 倍）。
三、材质与物理性能参数
1. 材质化学参数
不锈钢材质：304 不锈钢含 Cr18%-20%、Ni8%-11%，耐弱腐蚀；316L 含 Cr16%-18%、Ni10%-14%、Mo2%-3%，耐氯腐蚀，适用含氯介质；310S 含 Cr24%-26%、Ni19%-22%，耐高温氧化，使用温度≤1000℃。
特殊合金：哈氏合金 C-276 含 Ni54%-60%、Mo15%-17%、Cr14%-16%，耐强氧化性与还原性酸；钛材（TA2）含 Ti≥99.5%，耐强氧化性酸与海水腐蚀。
碳钢：含 C≤0.25%，需防腐处理（镀锌、涂漆），耐蚀性差，适用于无腐蚀工况。
2. 物理性能参数
密度（ρ）：随材质变化，碳钢约 7.85g/cm³，不锈钢 7.93g/cm³，钛材 4.51g/cm³，哈氏合金 8.9g/cm³。密度影响填料层重量，如 38mm 不锈钢鲍尔环堆积密度约 480kg/m³，钛材则为 270kg/m³。
使用温度上限：304 不锈钢≤600℃，316L≤650℃，碳钢（涂漆）≤200℃，PTFE 复合金属≤260℃，实际使用需结合介质腐蚀特性降额 10%-20%。
抗拉强度：不锈钢≥520MPa，碳钢≥375MPa，钛材≥485MPa，确保在堆积压力下不变形，如 50mm 不锈钢鲍尔环可承受 10m 高度填料的自重压力。
四、参数间的关联与选型应用
1. 参数关联规律
比表面积与压力降正相关：小规格鲍尔环比表面积大，但压力降更高；大规格则相反，需在传质效率与能耗间平衡。
空隙率与泛点气速正相关：空隙率越高，泛点气速越大，处理能力越强，适合大流量工况。
壁厚与使用寿命正相关：厚壁鲍尔环抗变形与腐蚀能力更强，使用寿命延长 30%-50%，但成本增加 15%-20%。
2. 选型参数匹配原则
高分离效率需求：优先选择小规格（16-25mm），关注比表面积与 HETP 参数，确保比表面积≥200m²/m³，HETP≤0.6m。
大处理量工况：选择大规格（38-76mm），侧重空隙率与泛点气速，要求空隙率≥96%，泛点气速≥1.5m/s。
强腐蚀环境：优先考虑材质参数，316L 适用于含氯介质，哈氏合金适用于强酸，钛材适用于强氧化性酸。
高温工况：选择耐高温材质参数，310S 不锈钢或特殊合金，确保使用温度上限高于实际操作温度 20% 以上。
五、参数检测与质量控制
1. 关键参数检测方法
几何参数：用精度 0.02mm 游标卡尺测量外径、高度、壁厚，投影仪检测窗孔尺寸与舌片角度。
性能参数：在直径 300mm 实验塔中，用乙醇 - 水体系测定 HETP，空气 - 水体系测定压力降与泛点气速。
材质参数：光谱仪分析化学成分，金相显微镜观察组织结构，盐雾试验评估耐腐蚀性（316L 在 5% NaCl 溶液中盐雾测试≥500 小时无锈蚀）。
2. 质量控制指标
几何参数合格率≥95%，关键尺寸（外径、高度）偏差超标的产品不得出厂。
性能参数实测值与标称值偏差≤10%，如标称 HETP0.5m 的 25mm 鲍尔环，实测不得超过 0.55m。
材质参数需提供材质证明书，成分偏差符合国家标准（如 316L 的 Mo 含量偏差≤±0.2%）。
