金属鲍尔环堆积密度计算指南：公式、参数与实操方法

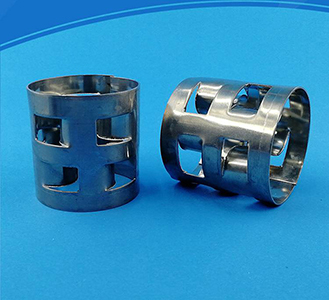

一、堆积密度的基本计算公式
堆积总质量（m）指一定体积内金属鲍尔环的总重量，单位为千克（kg）；
堆积体积（V）指填料自然堆积状态下所占的空间体积，单位为立方米（m³）。
二、计算参数的获取方法
1. 实际测量法（推荐工程应用）
堆积体积确定：选用已知容积的容器（如 10L 量筒或定制立方体箱体），容器容积需≥10 倍单个鲍尔环体积（如 25mm 鲍尔环选用 10L 容器）。将容器内部尺寸测量精准（长 × 宽 × 高，精度 1mm），计算实际容积 V = 长 × 宽 × 高（单位换算为 m³，1m³=10⁶cm³）。
堆积总质量测量：将金属鲍尔环自然倒入容器中，避免刻意压实或疏松，用直尺刮平容器顶部使填料与容器口齐平，确保无凸起或凹陷。将容器内填料全部取出，用电子秤（精度 0.1g）称量总质量 m，重复测量 3 次取平均值以减少误差。
例如：用 10L（0.01m³）容器测量 25mm 不锈钢鲍尔环，3 次测量质量分别为 4.82kg、4.78kg、4.80kg，平均值 m=4.80kg，则堆积密度 ρ_b=4.80kg÷0.01m³=480kg/m³。
2. 理论估算法（初步选型参考）
单个鲍尔环质量（m₁）：根据材质密度（ρ_m）与单个体积（V₁）计算，V₁=π×(D/2)²×H - 窗孔与中空部分体积（简化计算可忽略窗孔影响，按实心圆柱体估算后乘以 0.8-0.9 修正系数）。例如 25mm 不锈钢鲍尔环（D=25mm，H=25mm，壁厚 0.5mm），单个体积≈3.14×(25/2)²×25×10⁻⁹m³×0.85≈1.08×10⁻⁵m³，不锈钢密度 7930kg/m³，则 m₁≈1.08×10⁻⁵×7930≈0.086kg / 个。
单位体积堆积数量（n）：与规格相关，16mm 约 201000-241250 个 /m³，25mm 约 51000-51940 个 /m³，38mm 约 15000-15180 个 /m³，可参考行业经验数据或厂家手册。
三、不同规格金属鲍尔环的堆积密度参考值
规格（mm） | 壁厚（mm） | 堆积密度范围（kg/m³） | 典型值（kg/m³） |
16 | 0.3-0.4 | 550-600 | 580 |
25 | 0.4-0.5 | 460-490 | 480 |
38 | 0.4-0.6 | 420-450 | 435 |
50 | 0.6-0.8 | 380-420 | 400 |
76 | 0.8-1.2 | 320-360 | 340 |
碳钢材质的堆积密度比不锈钢略低 5%-8%（碳钢密度 7850kg/m³，不锈钢 7930kg/m³）；
同规格下，壁厚增加 0.1mm，堆积密度约增加 5%-10%（如 25mm 鲍尔环壁厚从 0.4mm 增至 0.5mm，密度从 460kg/m³ 增至 480kg/m³）。
四、堆积密度计算的注意事项
堆积状态影响：自然堆积与压实堆积的密度差异可达 5%-15%，计算时需明确状态（工程设计通常按自然堆积密度取值）。若为压实状态（如每层轻踩压实），需在测量时模拟实际操作，标注压实程度。
材质一致性：不同批次材质的密度可能存在细微差异（如不锈钢含镍量不同），计算前需确认材质实际密度，必要时通过材质证明获取准确值。
规格偏差修正：若鲍尔环实际尺寸与标称规格偏差超过 ±0.5mm，需按实际测量尺寸重新计算单个体积，避免因尺寸偏差导致密度估算误差＞3%。
批量验证：对于大型塔器（填料量＞50 吨），需随机抽取 3-5 个批次进行测量，取平均值作为最终计算依据，确保塔体承重设计安全。
五、堆积密度的工程应用价值
塔器承重设计：根据堆积密度与填料总高度计算总重量（总重量 = 堆积密度 × 塔截面积 × 填料高度），确保塔体支撑结构承重能力满足要求（需预留 1.5 倍安全系数）。
材料用量估算：通过塔器容积与堆积密度计算所需填料总量（如直径 2m、高度 10m 的塔器，25mm 鲍尔环需用量≈3.14×1²×10×480≈15072kg≈15 吨），为采购计划提供依据。
传质性能关联：堆积密度间接反映空隙率（密度低则空隙率高），可辅助评估压力降与通量特性，如 38mm 鲍尔环堆积密度 435kg/m³ 对应空隙率约 96.5%，适合中流量工况。
