结构完整性检查:重点检查塔体垂直度(偏差应<1‰塔高)、支撑格栅平整度(误差≤3mm/m)及连接部位密封性,发现变形或腐蚀严重的支撑结构需提前更换,避免安装后受力不均导致填料破损;
内部清理:清除塔内残留的杂物、焊渣、锈蚀层等,用高压水(20 - 30MPa)冲洗塔壁及支撑结构,确保表面无尖锐凸起,减少填料与塔壁摩擦造成的损伤;
附件安装确认:检查液体分布器、再分布器、除雾器等附件的安装位置与固定情况,确保分布器开孔均匀、喷嘴无堵塞,其水平度误差控制在 ±2mm/m 以内,为后续均匀布液提供保障。

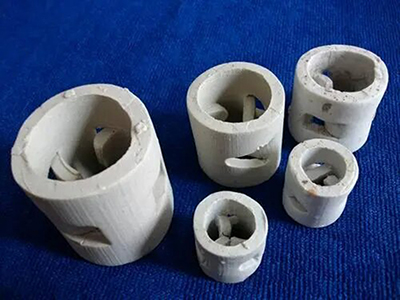

外观质量检查:随机抽样检查陶瓷鲍尔环的表面状态,要求无裂纹、无缺角、无明显磨损,窗口舌片完整无断裂,抽检比例不低于总数量的 5%,发现破损率>1% 时需整批复检;
尺寸偏差检测:对公称直径、高度等关键尺寸进行测量,偏差应控制在 ±1mm 以内,确保堆积时空隙分布均匀,偏差过大的填料需筛选剔除;
预处理措施:对新购陶瓷鲍尔环进行清洗,去除表面粉尘与杂质,必要时进行干燥处理(温度<100℃),避免杂质影响传质效果;对存放超过 6 个月的填料,需重新检查是否因环境湿度导致表面返碱或霉变。
专用工具清单:包括不锈钢铲(避免划伤填料)、软质布料(铺设塔底)、水平仪(精度 0.02mm/m)、振动棒(振幅 5 - 10mm)、卷尺、计数装置等,严禁使用铁制工具直接接触陶瓷表面;
安全防护装备:安装人员需佩戴安全帽、防滑鞋、防护手套,高空作业时必须系好安全带,塔内作业需配备通风设备与应急照明,氧含量检测合格(>19.5%)后方可进入;
临时支撑设置:对高度>5m 的填料层,需在安装过程中设置临时支撑平台,避免人员踩踏导致下层填料过度压实或破损。
支撑结构加固:在支撑格栅上方铺设 30 - 50mm 厚的陶瓷碎片(粒径 50 - 100mm)或多孔陶瓷板作为缓冲层,边缘与塔壁间隙用软质材料填充,防止填料从支撑间隙漏出;
初次装填方法:采用人工轻抛方式铺设底层填料,高度控制在 300 - 500mm,避免一次性堆积过高导致底层受压过大,抛投高度不超过 500mm,减少冲击破损;
初步找平处理:用软质刮板将表层填料刮平,水平度误差控制在 ±5mm/m 以内,确保后续填料均匀堆积,避免局部受力集中。
分层高度控制:每层装填高度以 1 - 1.5m 为宜,最高不超过 2m,小型塔器可适当降低至 0.5 - 1m,便于精准控制平整度;
振动压实操作:每层装填后使用专用振动棒进行压实处理,振动时间 1 - 2 分钟 /㎡,振幅 5 - 10mm,使填料自然沉降并排出空隙中的空气,压实后高度减少量应控制在 5% - 8%,过度振动可能导致填料破损;
密度检测确认:每层压实后检测堆积密度,与设计值偏差应<±3%,如 Φ25mm 陶瓷鲍尔环设计密度 700kg/m³,实测应在 679 - 721kg/m³ 范围内,确保传质效率稳定。
高度控制方法:在塔壁每隔 1m 标记高度刻度,每层装填后用卷尺测量实际高度,累计误差控制在 ±10mm 以内,确保总高度符合设计要求;
平整度检测标准:每层表层平整度误差≤3mm/m,使用 2m 靠尺配合水平仪检测,低洼处需补充填料并轻压找平,避免局部凹陷导致液体滞留;
边缘处理技巧:填料层与塔壁间隙应控制在 5 - 10mm,过大间隙需用切割的陶瓷环碎片填充,并用耐高温密封胶固定,防止液体沿壁流损失传质效率。
再分布器安装时机:当填料层高度达到设计再分布器位置时(通常每 3 - 5m 设置一层),暂停装填并清理表层填料,确保再分布器安装面平整,固定螺栓均匀受力,避免因基础不平导致分布器变形;
附件与填料衔接:再分布器下方 300 - 500mm 范围内的填料需精细装填,确保液体经分布器后能均匀流入下层填料,避免形成短路流;
密封处理要求:再分布器与塔壁的间隙用柔性密封材料填充,确保无液体泄漏,同时不影响填料热胀冷缩。
间隙预留设计:填料层与塔壁之间预留更大间隙(8 - 15mm),具体数值根据工作温度与塔体材质热膨胀系数计算确定,如碳钢塔体在 500℃时,每米高度预留间隙增加 0.5 - 1mm;
热态预紧处理:对于间歇式高温设备,可在安装后进行低温预热(100 - 150℃),使填料层初步沉降,减少正式运行时的热膨胀差异;
耐高温附件选择:液体分布器、支撑结构等附件需选用耐高温材质(如不锈钢 310S),其安装固定方式需允许一定程度的热位移,避免约束过强导致填料层受压破损。
大规格填料优先选用:含固量>3% 时,建议选用 Φ38mm 以上规格陶瓷鲍尔环,安装时确保窗口朝向一致,增强径向流通能力;
支撑结构优化:支撑格栅开孔率应>80%,孔径不小于填料直径的 1/2,避免颗粒在支撑处堆积;
分层高度降低:每层装填高度降至 0.8 - 1.2m,增加再分布器数量,通过更频繁的液体再分布减少颗粒沉积,再分布器间距不超过 3m。
底部固定措施:在塔底支撑格栅上方铺设 50 - 100mm 厚的陶瓷重质球(密度>3.0g/cm³),形成稳定基础层,减少振动传递;
填料层压实度提升:振动压实时间延长至 2 - 3 分钟 /㎡,使堆积密度提高 5% - 10%,增强整体结构抗振能力;
顶部约束设置:在填料层顶部安装弹性压圈,施加适当预紧力(5 - 10kPa),防止振动导致填料松动产生空隙。
破损率检测:全面检查填料层表面,统计破损填料数量,整体破损率应≤1%,局部区域(如支撑边缘、塔壁附近)破损率不超过 3%,超过标准需更换破损填料并分析原因;
结构完整性检查:观察填料层是否存在明显凹陷、隆起或倾斜,窗口舌片是否完整无断裂,发现大面积结构异常需返工处理;
清洁度验收:检查填料表面无明显杂质、油污或安装工具遗留物,必要时用压缩空气(0.2 - 0.3MPa)吹扫表面粉尘。
高度偏差测量:用卷尺在塔体圆周均匀选取 8 - 12 个测点,测量填料层总高度,与设计值偏差应≤±5mm,各测点高度差不超过 10mm;
密度均匀性检测:在不同区域随机取样(每 10㎡至少 1 个样点),检测堆积密度,同层密度偏差应<±2%,确保传质效率一致;
水平度验收:使用 2m 水平仪检测顶层填料表面,水平度误差≤2mm/m,避免液体偏流影响传质效果。
空塔试漏:安装完成后进行空塔水压试验,压力为设计工作压力的 1.25 倍,保压 30 分钟无泄漏,同时观察塔壁与填料层间隙无明显渗漏;
布液均匀性测试:启动液体分布系统,在填料层表面铺设显色滤纸,运行 30 分钟后检查滤纸湿润均匀度,湿润面积应>95%,局部干燥区域需调整分布器喷嘴;
阻力特性测试:进行空气 - 水试运行,测定不同气速下的压降,与设计值偏差应<±10%,压降曲线无明显突变,表明填料层分布均匀。
验收报告内容:包括安装日期、天气条件、参与人员、材料批次信息、各项检测数据、不合格项处理记录等,需附破损率分布图、尺寸测量记录等原始数据;
影像资料存档:拍摄填料层整体外观、局部细节、附件安装等高清照片(不少于 10 张),关键部位录制视频,为后续维护提供参考;
交接手续办理:验收合格后,施工方与业主方签署验收单,明确质量保修期(通常为 12 个月)与责任划分,同时移交安装技术资料与质量证明文件。
问题类型 | 表现特征 | 原因分析 | 解决措施 |
局部破损率过高 | 支撑边缘或塔壁附近破损集中 | 工具碰撞或过度挤压 | 更换破损填料,边缘铺设软质缓冲材料 |
密度分布不均 | 压降测试局部异常偏高 | 振动压实不均匀 | 对高密度区域进行局部松动,低密度区域补填 |
水平度超差 | 液体试分布出现局部积液 | 铺设时未精准找平 | 表层填料找平处理,低洼处补充填料 |
附件衔接不良 | 再分布器下方液体分布不均 | 附件水平度误差大 | 调整再分布器水平度,密封间隙重新处理 |
破损率超标的区域,需局部拆除上层填料,更换破损部分后重新铺设并压实,避免仅表面修补导致内部隐患;
密度不均问题可通过分层振动调整,对高密度区采用低振幅长时间振动(振幅 3 - 5mm,时间 5 - 10 分钟),促进填料自然疏松;
水平度超差较大时,需在不影响下层结构的前提下,用专用工具轻轻拨动表层填料找平,严禁暴力翻动导致连锁破损。
