陶瓷鲍尔环的易碎性分析：特性、影响因素与应对措施
陶瓷鲍尔环的易碎性分析：特性、影响因素与应对措施

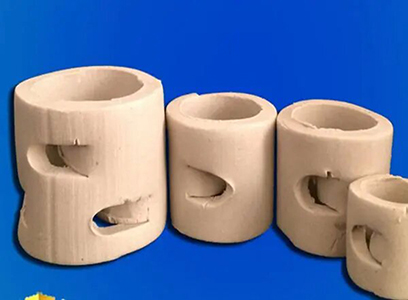

陶瓷鲍尔环作为以氧化铝为主要成分的无机非金属材料制品，其脆性特性是材质本身的固有属性，也是实际应用中需要重点关注的问题。与金属填料的塑性变形或塑料填料的弹性形变不同，陶瓷材质在受力超过临界值时会直接发生断裂，而非渐进式变形，这使得 “易碎性” 成为影响其安装、运行与维护的关键因素。本文将从材质本质、受力场景、易碎表现、影响因素及应对措施五方面，全面解析陶瓷鲍尔环的易碎特性，为降低破损率提供科学指导。
一、陶瓷鲍尔环易碎的材质本质
1. 晶体结构与脆性根源
高强度但低韧性：抗压强度可达 200 - 300MPa，远超塑料填料，但断裂韧性仅为 3 - 5MPa・m¹/²，约为金属的 1/10 - 1/20，在外力作用下难以通过塑性变形释放应力；
裂纹敏感性：晶格中存在微量气孔与缺陷（直径＜5μm），这些缺陷在受力时成为应力集中点，当应力超过临界值（约 100 - 150MPa）时，裂纹会快速扩展导致断裂；
无塑性变形阶段：在应力 - 应变曲线中，陶瓷材料直接从弹性阶段进入断裂阶段，无明显屈服现象，因此断裂前无预警信号，突发性强。
2. 与其他材质填料的脆性对比
填料类型 | 断裂韧性（MPa・m¹/²） | 冲击强度（kJ/m²） | 破碎率（安装过程） | 典型失效模式 |
陶瓷鲍尔环 | 3 - 5 | 10 - 20 | 1% - 5% | 脆性断裂、边角缺损 |
金属鲍尔环 | 50 - 80 | 200 - 300 | ＜0.1% | 塑性变形、磨损 |
塑料鲍尔环 | 2 - 4（但有弹性） | 50 - 150 | ＜0.5% | 弹性形变、老化开裂 |
陶瓷拉西环 | 2 - 4 | 8 - 15 | 3% - 8% | 整体碎裂 |
二、不同场景下的易碎表现与受力分析
1. 安装过程中的易碎表现
坠落冲击：从高度＞500mm 处坠落时，与塔底或已装填填料碰撞易导致边角断裂或环体开裂，Φ25mm 型号的坠落破损率可达 5% - 8%；
挤压破碎：装填过密或局部受力不均时，环体之间相互挤压产生点应力，超过强度极限导致破碎，尤其在塔壁边缘与支撑格栅附近易发生；
工具碰撞：使用金属工具（如铁锹、扳手）直接接触时，易造成局部冲击破损，表现为窗口舌片断裂或环体缺角。
2. 运行过程中的易碎诱因
热震断裂：温度骤升骤降（＞100℃/h）时，环体内部产生巨大热应力，当热应力超过材料的抗热震强度（普通陶瓷约 100 - 150℃）时，会出现径向裂纹，严重时完全碎裂；
流体冲击：高气速（＞2.0m/s）或脉冲气流冲击下，陶瓷鲍尔环可能发生高频振动，窗口舌片与环体连接处因疲劳应力断裂，尤其在气流分布不均的区域；
介质结晶膨胀：当介质在环体表面结晶（如脱硫塔中的硫酸盐），结晶膨胀产生的应力可能导致环体局部开裂，尤其在低温段与塔壁附近。
3. 维护过程中的易碎风险
拆卸碰撞：更换填料时，拆卸工具与旧填料的碰撞易导致未失效填料破损，二次利用率降低；
清洗冲击：高压水清洗（压力＞30MPa）时，水流直接冲击环体可能造成边角破损，尤其对已有微裂纹的填料；
堆放不当：存储时堆叠过高（＞1.5m），底层填料受压超过抗压强度（普通陶瓷约 200MPa），导致环体破碎或变形。
三、影响陶瓷鲍尔环易碎性的关键因素
1. 材质成分的影响
氧化铝含量：氧化铝含量从 60% 增至 90% 时，抗压强度从 200MPa 提升至 300MPa 以上，断裂韧性提高 30% - 50%，抗热震性提升 20% - 30%，高铝陶瓷的破损率比普通陶瓷降低 40% - 60%；
添加剂作用：添加氧化锆（5% - 10%）可通过相变增韧效应，使断裂韧性提升至 5 - 8MPa・m¹/²，抗热震温差从 150℃扩展至 250℃以上，特种抗热震陶瓷的热震破损率仅为普通陶瓷的 1/5 - 1/3；
烧结工艺：高温烧结（1600℃以上）可降低气孔率（＜5%），使材质更致密，抗压强度提升 10% - 20%，破损率降低 15% - 25%，但过度烧结可能导致晶粒粗大反而降低韧性。
2. 结构设计的优化作用
壁厚梯度设计：环体壁厚从中心向边缘逐渐减薄（差异 5% - 10%），可引导应力向边缘释放，减少中心区域裂纹，比等壁厚结构抗冲击破损率降低 20% - 30%；
圆角过渡处理：窗口与舌片连接处采用圆角设计（半径＞1mm），避免直角导致的应力集中，舌片断裂率降低 40% - 50%；
双层结构缓冲：双层陶瓷鲍尔环通过内外环的弹性形变（微小）分散冲击力，整体抗破碎能力比单层结构提升 25% - 35%，但重量增加可能导致安装破损风险上升。
3. 规格尺寸的影响规律
尺寸效应：小规格（Φ16 - 25mm）陶瓷鲍尔环的比表面积大、壁厚薄（1.5 - 2mm），抗冲击能力弱，破损率比大规格（Φ50mm 以上）高 50% - 100%；
径高比影响：径高比为 1:1 的标准结构比径高比 1:1.5 的长环结构抗冲击性好，因应力分布更均匀，破损率降低 15% - 20%；
壁厚因素：壁厚从 2mm 增至 3mm 时，抗冲击强度提升 30% - 40%，但比表面积降低 10% - 15%，需在强度与效率间平衡，厚壁型破损率比标准型降低 25% - 35%。
四、降低陶瓷鲍尔环易碎性的技术措施
1. 安装阶段的防碎措施
缓冲装填技术：
塔底铺设 50 - 100mm 厚的软质缓冲层（如橡胶板或厚帆布），降低坠落冲击；
采用专用布料溜槽（倾角＜30°）输送填料，避免自由坠落高度超过 300mm；
人工轻放填料，每层装填高度≤1.5m，避免堆积过高产生挤压；
工具优化：
使用不锈钢或塑料铲代替铁铲，接触部位包裹橡胶层；
振动压实采用低频振动棒（振幅 5 - 10mm），避免高频振动导致的共振破损；
质量控制：
安装过程中实时监测平整度，偏差＞5mm 时及时找平，避免局部受力；
边缘区域预留 5 - 10mm 间隙，用柔性材料填充，减少塔壁挤压。
2. 运行阶段的防碎优化
热震防控：
控制升温降温速率＜50℃/h，开停车阶段采用梯度温控程序；
高温段选用高铝或抗热震陶瓷，避免普通陶瓷在＞600℃工况使用；
在温度剧变区域设置温度缓冲段，降低局部温差；
流场优化：
优化液体分布器设计，确保液体均匀分布，避免局部沟流与干区；
控制气速在设计值的 ±10% 范围内，避免超流速运行导致的振动；
加装气流分布板，减少入口气流对底层填料的直接冲击；
介质控制：
降低介质中的固体颗粒含量（＜3%），必要时前置过滤设备；
控制结晶性介质的浓度，避免在环体表面过量结晶。
3. 材质与结构的优化选择
材质选型策略：
中高温工况（＞600℃）强制选用高铝陶瓷（Al₂O₃＞90%），替代普通陶瓷；
剧烈温度波动或振动工况，选用添加氧化锆的抗热震陶瓷；
含固磨损工况，选用厚壁型高铝陶瓷，壁厚比标准型增加 10% - 15%；
结构优选方案：
优先选用圆角过渡、梯度壁厚的新型结构，替代传统直角结构；
大直径塔器（＞3m）选用双层陶瓷鲍尔环，提升整体结构稳定性；
含固工况选用大窗口抗堵塞结构，减少结晶膨胀导致的开裂。
4. 维护与存储的防碎规范
存储管理：
采用托盘堆放，高度≤1.2m，底层托盘加垫木，避免受压变形；
存储环境保持干燥通风，避免潮湿导致的表面返碱影响强度；
不同规格分开存放，避免混放碰撞，标签注明材质与规格；
维护操作：
拆卸时使用塑料工具，轻拿轻放，避免暴力敲击；
清洗时控制水压＜20MPa，水流与填料层呈 45° 角，避免直射冲击；
可重复使用的填料单独存放，检查并剔除有微裂纹的个体。
五、易碎性与性能的平衡策略
1. 应用场景的合理选择
优先应用场景：高温（＞400℃）、强腐蚀（强酸 / 碱）工况，其他材质无法替代，需接受其易碎性并采取防护措施；
谨慎应用场景：剧烈振动（如靠近泵组）、频繁开停车（温度剧变）场景，需选用抗热震型号并加强维护；
限制应用场景：高冲击（如气力输送）、超高压（＞10MPa）场景，建议改用金属或复合材料填料，避免频繁破损。
2. 经济性平衡决策
短期项目（＜3 年）：可选用普通陶瓷，接受较高破损率，降低初始成本；
中期项目（3 - 5 年）：选用高铝陶瓷，平衡初始成本与维护费用；
长期项目（＞5 年）：优先选用抗热震陶瓷，虽初始成本高但总破损成本最低。
3. 技术创新方向
材质创新：研发纳米复合陶瓷，通过纳米颗粒弥散强化提高韧性，目标断裂韧性提升至 8 - 10MPa・m¹/²；
结构仿生：借鉴生物结构（如蜂巢）设计多向支撑结构，分散应力提高抗冲击性；
工艺优化：采用等静压成型技术，减少内部缺陷，使强度波动控制在 ±5% 以内。
