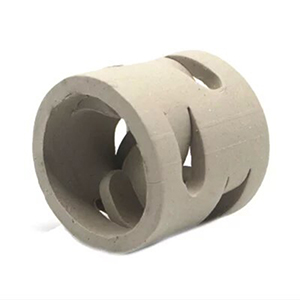

陶瓷鲍尔环易碎吗？材质特性、破损原因与防碎技术全指南
一、陶瓷鲍尔环的易碎机理与材质根源
1. 晶体结构与脆性本质
高强度低韧性：抗压强度可达 200 - 300MPa，但断裂韧性极低，外力超过临界值时无塑性变形直接断裂；
裂纹敏感性：晶格中存在微量气孔与缺陷（直径＜5μm），受力时成为应力集中点，裂纹快速扩展导致破碎；
无预警断裂：应力 - 应变曲线中无屈服阶段，从弹性变形直接进入断裂阶段，破损前无明显征兆。
2. 与其他填料的脆性对比
填料类型 | 断裂韧性（MPa・m¹/²） | 冲击强度（kJ/m²） | 安装破损率 | 典型破损形式 |
陶瓷鲍尔环 | 3 - 5 | 10 - 20 | 1% - 5% | 边角断裂、径向裂纹 |
金属鲍尔环 | 50 - 80 | 200 - 300 | ＜0.1% | 塑性变形、磨损 |
塑料鲍尔环 | 2 - 4（含弹性形变） | 50 - 150 | ＜0.5% | 老化开裂、弹性变形 |
陶瓷拉西环 | 2 - 4 | 8 - 15 | 3% - 8% | 整体碎裂 |
二、不同场景下的易碎表现与破损原因
1. 安装阶段的高破损风险
冲击破损：从＞500mm 高度坠落，与塔底或已装填填料碰撞导致边角断裂，Φ25mm 小规格型号坠落破损率可达 8% - 10%；
挤压破碎：装填过密或支撑不平导致局部受力集中，环体相互挤压产生点应力，超过强度极限引发破碎；
工具损伤：使用金属工具（铁锹、扳手）直接接触，造成窗口舌片断裂或环体缺角，占安装破损的 25% - 30%。
2. 运行阶段的破损诱因
热震断裂：温度骤升骤降（＞100℃/h）产生巨大热应力，超过抗热震强度（普通陶瓷约 150℃）时出现径向裂纹，高温工况年破损率约 2% - 3%；
流体冲击：高气速（＞2.0m/s）或脉冲气流导致高频振动，窗口舌片与环体连接处因疲劳断裂，尤其在气流分布不均区域；
结晶膨胀：介质在环体表面结晶（如脱硫塔硫酸盐），膨胀应力导致局部开裂，低温段与塔壁附近更易发生。
3. 存储与维护阶段的破损因素
堆叠挤压：存储时堆叠过高（＞1.5m），底层填料受压超过抗压极限，表现为环体碎裂或变形；
清洗冲击：高压水清洗（压力＞30MPa）直接冲击环体，尤其对已有微裂纹的填料易造成二次破损；
拆卸碰撞：更换时暴力拆卸导致未失效填料破损，二次利用率降低至 50% 以下。
三、影响陶瓷鲍尔环易碎性的关键因素
1. 材质纯度与配方的影响
氧化铝含量：从 60% 增至 90% 时，断裂韧性提高 30% - 50%，抗热震性提升 20% - 30%，高铝陶瓷的破损率比普通陶瓷降低 40% - 60%；
氧化锆添加：添加 5% - 10% 氧化锆通过相变增韧效应，使断裂韧性提升至 5 - 8MPa・m¹/²，抗热震温差扩展至 250℃以上；
烧结工艺：高温烧结（1600℃以上）降低气孔率（＜5%），材质更致密，抗冲击强度提升 15% - 25%，但过度烧结可能导致晶粒粗大反而降低韧性。
2. 结构设计对易碎性的改善
圆角过渡设计：窗口与舌片连接处采用圆角（半径＞1mm），避免直角应力集中，舌片断裂率降低 40% - 50%；
壁厚梯度优化：环体壁厚从中心向边缘渐变（差异 5% - 10%），引导应力向边缘释放，抗冲击破损率降低 20% - 30%；
径高比控制：径高比 1:1 的标准结构比长环（1:1.5）抗冲击性好，应力分布更均匀，破损率降低 15% - 20%。
3. 规格尺寸的影响规律
尺寸效应：小规格（Φ16 - 25mm）壁厚薄（1.5 - 2mm），抗冲击能力弱，破损率比大规格（Φ50mm 以上）高 50% - 100%；
壁厚因素：壁厚从 2mm 增至 3mm 时，抗冲击强度提升 30% - 40%，但比表面积降低 10% - 15%，需平衡强度与效率；
特殊工况适配：含固或振动工况优先选大规格厚壁型，虽比表面积略低，但破损风险降低 60% - 70%。
四、全流程防碎技术与实操措施
1. 材质选型防碎策略
基础防碎选型：中低温（＜600℃）弱腐蚀工况选用氧化铝 85% - 90% 的高铝陶瓷，比普通陶瓷抗冲击强度提高 40%；
高温防碎升级：＞600℃或温度波动大工况，选用添加氧化锆的抗热震陶瓷，断裂韧性提升至 5 - 8MPa・m¹/²，热震破损率降低 70%；
高磨损防护：含固量＞3% 工况选用厚壁型（壁厚增加 10% - 15%），抗挤压强度提升 30%，磨损破损率降低 50%。
2. 安装阶段防碎核心技术
缓冲装填系统：
塔底铺设 50 - 100mm 厚橡胶缓冲层或帆布，降低坠落冲击；
采用专用布料溜槽（倾角＜30°）输送，控制自由坠落高度＜300mm；
人工轻放填料，每层装填高度≤1.5m，避免堆积挤压；
工具与操作规范：
使用不锈钢或塑料铲（接触部位包橡胶），禁用铁铲直接接触；
振动压实采用低频振动棒（振幅 5 - 10mm），避免高频共振破损；
边缘区域预留 5 - 10mm 间隙，用柔性材料填充防挤压；
质量监控：
实时监测平整度，偏差＞5mm 时立即找平，避免局部受力；
每装填 1m 高度检查一次，及时更换破损填料，防止连锁破损。
3. 运行与维护防碎措施
热震防控技术：
控制升温降温速率＜50℃/h，开停车执行梯度温控程序；
高温段设置温度缓冲层，降低局部温差波动；
定期检测热循环区域填料状态，发现裂纹及时更换；
流场优化措施：
优化液体分布器确保均匀布液，避免局部沟流与干区；
控制气速在设计值 ±10% 范围内，避免超流速振动；
入口加装气流分布板，减少气流对底层填料的直接冲击；
科学维护规范：
存储时采用托盘堆放，高度≤1.2m，底层加垫木防挤压；
清洗时控制水压＜20MPa，水流与填料层呈 45° 角避免直射；
拆卸时用塑料工具轻放，分类存放可复用填料，剔除微裂纹个体。
五、易碎性与应用价值的平衡策略
1. 应用场景的合理选择
优先应用场景：高温（＞400℃）、强腐蚀（强酸 / 碱）工况，其他材质无法替代，通过防碎措施控制风险；
谨慎应用场景：剧烈振动、频繁开停车场景，需选用抗热震型号并加强维护，评估全生命周期成本；
限制应用场景：高冲击（气力输送）、超高压（＞10MPa）场景，建议改用金属填料避免频繁破损。
2. 经济性平衡决策
短期项目（＜3 年）：可选用普通陶瓷，接受较高破损率降低初始投入；
中期项目（3 - 5 年）：选用高铝陶瓷，平衡初始成本与维护费用；
长期项目（＞5 年）：优先抗热震陶瓷，虽初始成本高但总破损成本最低。
