陶瓷鲍尔环堆积密度怎么算？规格差异与实测方法详解

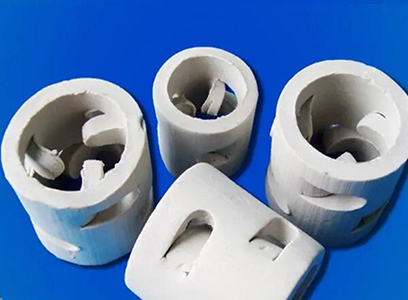

一、堆积密度的计算原理与基础公式
1. 基础参数定义
真密度（ρₜ）：陶瓷材料本身的密度，不包含任何孔隙，普通陶瓷为 2.3 - 2.5g/cm³，高铝陶瓷（Al₂O₃＞90%）为 3.4 - 3.6g/cm³，通过排水法或气体比重瓶法测定；
空隙率（ε）：填料层中空隙体积占总体积的比例，陶瓷鲍尔环的空隙率通常为 75% - 90%，随规格增大而提高，Φ16mm 约 75% - 78%，Φ50mm 可达 85% - 88%；
堆积密度（ρ_b）：实际装填状态下单位体积的质量，是工程设计中最常用的密度参数，直接决定塔器的承重负荷与材料成本。
2. 理论计算公式
单环体积计算：
堆积密度推导：
二、不同规格陶瓷鲍尔环的堆积密度差异
1. 常规规格堆积密度对照表
规格型号（mm） | 普通陶瓷堆积密度（kg/m³） | 高铝陶瓷堆积密度（kg/m³） | 空隙率（%） | 单环质量（g） | 每立方米数量（个） |
Φ16 | 650 - 750 | 850 - 950 | 75 - 78 | 6 - 8 | 85,000 - 100,000 |
Φ25 | 550 - 650 | 700 - 800 | 78 - 82 | 15 - 20 | 25,000 - 35,000 |
Φ38 | 450 - 550 | 600 - 700 | 80 - 85 | 40 - 50 | 8,000 - 12,000 |
Φ50 | 350 - 450 | 500 - 600 | 82 - 88 | 80 - 100 | 3,000 - 5,000 |
Φ76 | 300 - 400 | 450 - 550 | 85 - 90 | 200 - 250 | 1,000 - 1,500 |
2. 规格影响规律解析
尺寸效应：直径每增加 10mm，堆积密度下降约 50 - 100 kg/m³，因大规格填料空隙率更高（每增加 10mm 直径，空隙率提高 2% - 5%）；
壁厚影响：厚壁型（壁厚增加 20% - 30%）比标准型堆积密度高 10% - 15%，如 Φ25mm 厚壁普通陶瓷密度达 650 - 700 kg/m³；
结构差异：双层陶瓷鲍尔环比同规格单层环密度高 15% - 20%，因结构更复杂，空隙率降低 5% - 8%。
三、堆积密度的影响因素与调控方法
1. 材质对堆积密度的基础影响
真密度决定下限：高铝陶瓷（真密度 3.4 - 3.6g/cm³）的堆积密度必然高于普通陶瓷（2.3 - 2.5g/cm³），这一差异无法通过结构调整消除；
烧结度影响：高温烧结的致密陶瓷真密度比低温烧结产品高 5% - 10%，导致堆积密度相应提高，如 1600℃烧结的高铝陶瓷比 1400℃产品密度高 4% - 6%；
杂质含量：杂质含量＞5% 会降低陶瓷真密度，使堆积密度下降 3% - 5%，高纯度氧化铝陶瓷的密度稳定性更优。
2. 结构参数的调控作用
空隙率优化：通过调整窗口大小与舌片角度改变空隙率，窗口面积增加 10% 可使空隙率提高 2% - 3%，堆积密度降低 4% - 6%；
径高比设计：径高比从 1:1 调整为 1:1.2 时，堆积密度下降 5% - 8%，因高度增加使单位体积内的环数减少；
舌片结构：弯曲舌片比平直舌片的空隙率高 3% - 5%，对应堆积密度降低 6% - 10%，在相同规格下更有利于降低压降。
3. 装填工艺的影响
压实程度：振动压实可使堆积密度提高 5% - 10%（松散装填 vs 压实装填），Φ25mm 普通陶瓷从 550 kg/m³ 增至 580 - 600 kg/m³；
均匀性控制：均匀装填比局部堆积的密度偏差小（±2% vs ±5%），避免塔器局部承重过大；
边缘处理：塔壁边缘填充紧密时，局部堆积密度比中心区域高 8% - 12%，设计时需考虑边缘效应。
四、堆积密度的实测方法与校正技术
1. 实验室精确测量方法
容积法：
取已知体积（V，通常 10 - 50 L）的容器，称重得空重（m₁）；
均匀装填陶瓷鲍尔环至容器口，刮平表面后称重（m₂）；
计算堆积密度：ρ_b = (m₂ - m₁) / V，重复 3 次取平均值，精度 ±1%。
排水法：
2. 现场实测技术
局部取样法：在已装填的塔器中取 1m 高度的填料层，称重后计算密度，需注意边缘与中心的均匀取样；
压力传感器法：通过塔器底部压力传感器测量填料层重量，结合塔截面积计算平均堆积密度，适用于大型塔器；
γ 射线密度计：非接触式测量技术，通过射线衰减计算密度分布，可获取径向密度梯度，精度 ±3%。
3. 计算值的校正方法
五、堆积密度的工程应用与注意事项
1. 塔器设计中的密度应用
承重计算：堆积密度直接决定塔器壳体与基础的承重负荷，Φ25mm 高铝陶瓷鲍尔环在 30m 高的塔器中产生的重量负荷达 700×30 = 21,000 kg/m²，需在结构设计中充分考虑；
容积估算：已知填料总质量时，通过堆积密度计算所需塔器容积（容积 = 质量 / 堆积密度），误差需控制在 ±5% 以内；
压降关联：堆积密度与空隙率相关联，间接影响气体流动压降，高密度（低空隙率）填料的压降通常更高，设计时需平衡效率与能耗。
2. 成本核算中的密度考量
材料成本计算：堆积密度 × 填充体积 = 总质量，结合单价可精确估算采购成本，Φ25mm 普通陶瓷（580 kg/m³）在 100m³ 塔器中需 58 吨，比 Φ50mm 型号（400 kg/m³）多 45% 用量；
运输成本：高密度填料的单位体积运输成本更高，远距离运输时需对比不同规格的综合成本；
安装成本：高密度小规格填料的人工装填成本比低密度大规格高 20% - 30%，因单个体积小、数量多。
3. 应用注意事项
规格匹配：根据塔径选择合适规格，小塔径（＜1m）用 Φ16 - 25mm，避免大规格填料因塔径限制导致密度异常；
动态变化：运行过程中因沉降可能使堆积密度提高 3% - 5%，设计时需预留承重余量；
数据更新：不同厂家的工艺差异可能导致密度偏差 5% - 8%，新批次填料需重新实测验证。
