工业传质填料性能剖析：陶瓷鲍尔环优缺点深度解析及场景适配建议
2025-07-28 15:40
工业传质填料性能剖析：陶瓷鲍尔环优缺点深度解析及场景适配建议

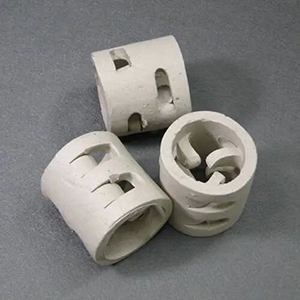

在工业传质设备的填料选型中，陶瓷鲍尔环的性能优劣直接决定工艺效率与运行稳定性。作为耐腐耐高温场景的主流填料，它凭借独特的材质特性与结构设计，在化工分离、环保净化等领域占据重要地位，但同时也因材质固有属性存在一定应用局限。全面了解陶瓷鲍尔环的优缺点，是实现精准选型、优化设备性能的关键。本文将从材质特性、结构设计、应用表现等维度，系统剖析陶瓷鲍尔环的核心优势与主要缺陷，并结合场景适配原则提供优化建议。
陶瓷鲍尔环的核心优势：材质与结构赋予的性能红利
陶瓷鲍尔环的广泛应用源于其在特定场景下不可替代的性能优势，这些优势主要由陶瓷材质特性与环形窗孔结构共同赋予：
材质特性带来的耐腐耐高温优势
陶瓷材质本身具有极强的化学稳定性，对强酸（如硫酸、盐酸、硝酸）、强碱（如氢氧化钠、氢氧化钾）及有机溶剂具有优异的耐腐蚀性，可长期在 pH 0-14 的极端酸碱环境中稳定运行。相较于金属填料（如不锈钢在含氯介质中易腐蚀）和塑料填料（如 PP 填料耐温上限仅 120℃），陶瓷鲍尔环能耐受 - 20℃至 1200℃的温度波动，在高温烟气处理（如 300-800℃的冶金烟气净化）、酸性废水处理等场景中，使用寿命可达 3-5 年，是金属填料的 3-5 倍，塑料填料的 5-8 倍，大幅降低更换频率与维护成本。
结构设计带来的传质效率优势
采用环形带窗孔的独特结构，陶瓷鲍尔环打破了传统拉西环的对称性，使流体在填料层中形成复杂的湍流状态。这种结构设计使气液接触面积比拉西环增加 20%-30%，传质单元高度降低 15%-25%，在相同分离要求下可使设备高度降低 20%，节省设备投资。同时，窗孔结构提升了填料层的孔隙率（≥70%），气体流通阻力比拉西环降低 30%-40%，减少风机能耗。其均匀的堆积特性还能有效抑制沟流、壁流现象，使气液分布均匀性提升 40% 以上，保证传质效率稳定。
综合成本与环保价值优势
虽然陶瓷鲍尔环的初期采购成本高于塑料填料，但考虑其超长使用寿命和低维护需求，年均综合成本反而比塑料填料低 30%-50%。在环保领域，其高效的净化能力可确保废气、废水排放达标，避免环保罚款；在资源回收场景（如溶剂回收、稀有金属提取）中，高传质效率能提升资源回收率 5%-10%，创造额外经济效益。此外，陶瓷材质可回收再利用，废弃后不会产生有毒有害物质，符合绿色制造的发展趋势。
陶瓷鲍尔环的主要缺陷：材质与应用局限带来的挑战
尽管陶瓷鲍尔环优势显著，但受材质固有属性与结构特点限制，在实际应用中存在一定缺陷，需针对性规避：
材质脆性导致的机械性能缺陷
陶瓷材质本质上属于脆性材料，抗冲击强度低（通常≤15MPa），在运输、堆放和安装过程中易因碰撞、挤压产生裂纹或破碎。数据显示，若运输过程中包装不当，陶瓷鲍尔环的破损率可达 5%-10%；安装时若从高空直接倾倒，破碎率甚至超过 20%。破碎的填料不仅影响传质效率，还可能堵塞设备管路，增加停机清理风险。此外，陶瓷鲍尔环抗热震性有限，当温度骤变超过 200℃/h 时（如设备紧急启停），易出现热冲击开裂，尤其在釉面陶瓷鲍尔环中，釉层与坯体的热膨胀系数差异可能导致釉面剥落。
重量与密度带来的设备负荷问题
陶瓷材质密度大（2.3-2.7g/cm³），远高于塑料填料（0.9-1.5g/cm³）和金属填料（如铝质填料 2.7g/cm³，但结构更轻盈）。在大型塔设备中，高填充量的陶瓷鲍尔环会对塔体支撑结构产生巨大负荷，例如直径 3m、填料高度 10m 的塔体，陶瓷鲍尔环总重量可达 50-80 吨，需额外强化塔体基础与支撑格栅，增加设备初期投资成本。同时，重质填料导致塔体压降相对较高（比塑料鲍尔环高 10%-20%），在低能耗要求的场景中可能成为短板。
应用场景的局限性
陶瓷鲍尔环的应用受材质特性限制，在以下场景中存在明显局限：一是在高机械振动或易发生冲击的设备中（如车载移动处理设备），易因振动导致填料磨损或破碎；二是在低温易结冰的场景中，陶瓷吸水后结冰膨胀可能导致环体开裂；三是在要求轻量化设备的场景中（如小型实验装置、便携式净化设备），过重的重量增加设备移动与安装难度。此外，陶瓷鲍尔环的表面光滑度虽有利于减少结垢，但在高黏性介质（如含大量悬浮物的废水）中，仍易发生局部堵塞，且清理难度比塑料填料更大。
优缺点对比与场景适配原则
正确应用陶瓷鲍尔环需基于其优缺点进行场景匹配，通过扬长避短实现最佳使用效果：
优势主导场景：优先选择陶瓷鲍尔环的工况
在强腐蚀环境（如硫酸吸收塔、盐酸精馏塔）中，陶瓷鲍尔环的耐腐优势远超金属和塑料填料，可确保设备长期稳定运行；在高温场景（如 300℃以上的烟气脱硫塔、生物质燃气净化塔）中，其耐高温性能是塑料填料无法替代的；在要求高传质效率与低维护频率的精细化工分离中（如医药中间体提纯），陶瓷鲍尔环的结构优势与长寿命特性可显著提升工艺稳定性。这些场景中，陶瓷鲍尔环的缺点影响较小，优势可充分发挥。
缺陷敏感场景：谨慎选择或替代使用的工况
在轻负荷设备、移动设备或振动环境中，应优先选择塑料或金属填料以规避陶瓷的脆性与重量缺陷；在低腐蚀、常温且对能耗敏感的场景（如普通水净化塔），塑料鲍尔环的低重量、低阻力更具优势；在高黏性、高悬浮物介质处理中，可采用金属鲍尔环或格栅填料替代，降低堵塞风险。若必须在缺陷敏感场景使用陶瓷鲍尔环，需采取针对性优化措施。
缺陷规避与性能优化方案
通过技术措施与规范操作，可有效减轻陶瓷鲍尔环的缺陷影响，提升应用效果：
运输与安装过程的防破碎措施
运输时采用木箱分层包装，每层填料间铺设 3-5cm 厚的珍珠棉或泡沫缓冲材料，箱体外部标注 “易碎品”“请勿倒置” 标识；安装时控制填料下落高度≤1.5m，大型塔体内部设置倾斜角度≤30° 的导流溜槽，避免填料直接冲击。堆放过程中禁止踩踏填料层，必要时铺设木板作为操作平台，每层填充厚度控制在 500-800mm，减少上层对下层的挤压。
设备设计优化：减轻重量负荷影响
在设备设计阶段，通过优化支撑结构（如采用高强度合金格栅）降低塔体负荷；采用分段填充方式，每 3-5m 高度设置中间支撑层，分散重量压力；对于超大型塔体，可采用 “陶瓷鲍尔环 + 轻质填料” 的混合填充方案，下部腐蚀段用陶瓷填料，上部非腐蚀段用塑料或金属填料，平衡性能与重量。同时，通过流体力学模拟优化布液器设计，减少因填料层不均导致的局部压降过高问题。
应用过程中的维护强化
定期对陶瓷鲍尔环填料层进行检查，在含尘或黏性介质中，每 3-6 个月进行一次吹扫或冲洗，防止堵塞；在高温波动场景中，控制升温降温速率≤100℃/h，减少热冲击损伤；在易结冰环境中，采取保温措施或选用无釉面陶瓷鲍尔环，降低吸水结冰风险。发现少量破碎填料及时清理，避免碎片堵塞流道。
替代填料对比与综合选型建议
在陶瓷鲍尔环的缺陷敏感场景中，可考虑以下替代填料，并进行综合性能对比：
塑料鲍尔环：轻量化低负荷场景的替代选择
塑料鲍尔环（如 PP、PVC 材质）重量轻、抗冲击性好，初期采购成本低，适合常温、低腐蚀场景（如普通废气净化、中性废水处理）。但其耐温性差（≤120℃）、易老化，使用寿命短（1-2 年），在强腐蚀和高温场景中无法替代陶瓷鲍尔环。
金属鲍尔环：高机械强度场景的替代选择
金属鲍尔环（如不锈钢、钛材）机械强度高、抗冲击性好，适用于高压、高振动场景（如高压反应塔、车载分离设备）。但在腐蚀性介质中需选用高价耐腐金属（如钛材），成本高昂，且仍无法完全耐受强酸性环境，性价比低于陶瓷鲍尔环。
陶瓷阶梯环：传质效率优化场景的升级选择
陶瓷阶梯环在结构上进一步优化了流体分布，传质效率比鲍尔环高 10%-15%，但成本也更高，适合对分离精度要求极高的场景（如高纯物质提纯）。其优缺点与陶瓷鲍尔环类似，仍需注意脆性问题。
综合来看，陶瓷鲍尔环在强腐蚀、高温、高传质效率要求的场景中仍是最优选择，其他场景需根据具体需求权衡替代填料的性能与成本。
总结：理性认知陶瓷鲍尔环的价值定位
陶瓷鲍尔环的优缺点共同构成其独特的性能画像，它不是适用于所有场景的 “万能填料”，而是强腐蚀、高温传质领域的 “专项利器”。认识到其耐腐耐高温、传质高效的核心优势，同时正视其脆性高、重量大的缺陷，才能实现精准选型与高效应用。通过优化运输安装流程、改进设备设计、强化维护管理，可有效减轻缺陷影响；通过明确场景适配原则，能让陶瓷鲍尔环在优势领域发挥最大价值。在工业绿色发展与高效生产的需求下，陶瓷鲍尔环凭借不可替代的性能优势，仍将在化工、环保、冶金等领域占据重要地位，为关键工业过程提供可靠支撑。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/661.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
