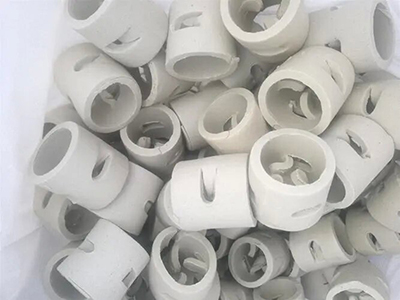

陶瓷鲍尔环湿填料因子解析：计算方法、影响因素及工程应用指南

陶瓷鲍尔环的几何特征（比表面积、窗孔率、壁厚等结构参数）；

气液两相的交互作用（液体滞留量、液膜厚度、气液相对流速）；

填料层的流通能力（孔隙分布、通道均匀性）。

精准计算设备运行阻力，为风机选型提供依据，降低能耗成本；

预测不同操作条件下的临界液泛气速，确定安全操作区间；

作为设备放大设计的相似准则，确保中试数据向工业装置的可靠转化。

Billet-Schultes 模型：φ = 1.2×10⁻³ × a × (1-ε)/ε³ × (L/u)^0.2，其中 a 为比表面积（m⁻¹），L 为喷淋密度（m³/(m²・h)），u 为空塔气速（m/s）。该模型对陶瓷鲍尔环的计算偏差通常在 ±15% 以内。

修正 Leva 关联式：针对陶瓷材质特性优化的公式 φ = 0.8×(a/ε³)×(μL/μW)^0.05，适用于常温常压下的稀溶液体系，计算便捷且精度较高。

厂家特性参数表：正规填料厂家会提供不同规格陶瓷鲍尔环的湿填料因子参考值（如 50mm 规格 φ 约 250-350m⁻¹），并标注适用的喷淋密度范围，是工程设计的常用依据。

公称直径：湿填料因子随直径增大显著降低。25mm 规格 φ 约 450-550m⁻¹，38mm 规格降至 350-450m⁻¹，50mm 规格进一步降至 250-350m⁻¹，76mm 规格仅 150-250m⁻¹。这是因大直径填料孔隙率更高，液体滞留量相对较少。

窗孔设计：窗孔率每提高 5%，φ 值可降低 8%-12%。带内弯舌片的鲍尔环比普通鲍尔环 φ 值低 10%-15%，因舌片优化了气流路径，减少局部湍流阻力。

壁厚与表面特性：壁厚增加会使有效流通面积减少，φ 值上升 5%-10%；釉面处理的陶瓷鲍尔环比无釉面产品 φ 值低 5%-8%，因光滑表面减少液体滞留。

喷淋密度：φ 值随喷淋密度增大呈单调上升趋势。当喷淋密度从 10m³/(m²・h) 增至 30m³/(m²・h) 时，50mm 陶瓷鲍尔环的 φ 值从 280m⁻¹ 增至 350m⁻¹，增幅约 25%；超过 30m³/(m²・h) 后，φ 值增长速率加快，易引发液泛。

空塔气速：在低气速段（u＜0.6m/s），φ 值基本稳定；气速升至 0.6-1.2m/s 时，φ 值随气速缓慢增大（每增加 0.2m/s，φ 增大 5%-8%）；接近液泛气速时，φ 值急剧上升（每增加 0.1m/s，φ 增大 20%-30%）。

介质物性：液体黏度每增加 20%，φ 值增大 10%-15%；气体密度升高或液体密度降低，会增强气液间相对运动，导致 φ 值上升 5%-10%。

优先选用大规格陶瓷鲍尔环，如将 38mm 规格更换为 50mm，φ 值降低 25%-30%，年节电可达 10%-15%；

选用改良型窗孔设计的鲍尔环，通过优化窗孔形状与舌片角度，使 φ 值比标准产品降低 15%-20%；

采用分段填充方式，下部高阻力区用 76mm 规格降低整体阻力，上部用 38mm 规格保证传质效率。

将喷淋密度控制在 10-30m³/(m²・h) 的经济区间，避免过高喷淋导致 φ 值激增；

通过变频调节将操作气速稳定在设计值 ±5% 范围内，减少因气速波动导致的阻力波动；

改善液体分布均匀性，采用高效槽式或喷嘴分布器，使液体喷淋不均匀度控制在 10% 以内，减少局部高阻力区。

对高黏度介质进行预热降黏，黏度降低 50% 可使 φ 值降低 10%-15%；

增设前置过滤设备去除介质中的悬浮物，减少填料堵塞导致的 φ 值上升；

在腐蚀性介质中选用表面处理更优的釉面陶瓷鲍尔环，延长低阻力运行周期。

填料堵塞：介质含悬浮物或黏性物质时，窗孔易被堵塞，表现为 φ 值持续上升且无明显波动，需通过高压水反吹或局部更换填料解决。

液体分布不均：分布器故障导致局部喷淋量过大，φ 值波动幅度超过 15%，需检修分布器或增加再分布器。

近液泛操作：气速或喷淋量过高接近液泛点，φ 值急剧上升，伴随液位波动，需立即降负荷运行，将气速降至安全区间。
