深度剖析陶瓷鲍尔环参数压降：影响因素、计算方法与优化策略

深度剖析陶瓷鲍尔环参数压降：影响因素、计算方法与优化策略

**

在化工、环保等诸多工业领域，涉及气液传质的塔设备中，陶瓷鲍尔环作为常用的高效填料，其参数压降是衡量设备运行效率与能耗的关键指标。压降的大小直接关联着风机、泵等动力设备的能耗，过高的压降会大幅增加运行成本，甚至影响传质效果与产品质量。但不少工程师在实际应用中，对陶瓷鲍尔环压降的理解与控制存在困惑。本文将从压降影响因素、计算方法、实际案例及优化策略多维度解析，助你精准掌握这一核心参数。

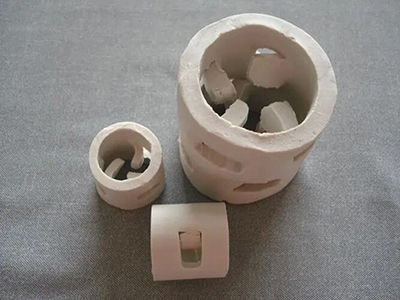

陶瓷鲍尔环独特的结构是影响压降的基础因素。它在传统拉西环基础上，在环壁开有多层长方形窗孔，窗叶弯入环心。一般开孔面积约占环壁总面积的 30% 左右，这种结构打破了传统填料的气液流动路径。相比拉西环，气体和液体能更自由地通过窗孔，改善了气液分布。以 38mm 陶瓷鲍尔环为例，其特殊结构使气体在塔内流动时，流道增多且更通畅，同等工况下，较同规格拉西环压降降低约 25% 。因为拉西环内部气液流动易形成滞流区，阻碍流体通行，而陶瓷鲍尔环的开孔与内伸舌片引导气液均匀分布，减少了局部阻力集中，从而降低整体压降。

气液流速对陶瓷鲍尔环压降影响显著。当气体流速较低时，气体在填料层内流动相对平稳，与液体接触良好，此时压降随流速缓慢上升。如在精馏实验中，当气体流速低于 1.2m/s 时，随着流速增加，25mm 陶瓷鲍尔环填料的传质效率逐渐提高，压降也平缓增大。但当气体流速超过 1.2m/s 后，情况发生变化，过高的流速导致气液两相接触时间缩短，同时流体阻力急剧增加，压降呈现非线性快速增大趋势。液体流速同样影响压降，若液体喷淋密度过大，会在填料表面形成较厚液膜，占据部分气体通道，增加气体流动阻力，进而抬高压降。

陶瓷鲍尔环的材质特性间接影响压降。陶瓷材料本身具有较高硬度和抗压强度，能承受一定压力与流速冲击，保证填料结构稳定，避免因变形导致流道堵塞而增加压降。同时，陶瓷材质表面相对光滑，相较于部分粗糙材质，气液在其表面流动时摩擦阻力更小。此外，陶瓷鲍尔环除氢氟酸外，能耐受各种无机酸、有机酸及有机溶剂腐蚀，在腐蚀性环境中，不会因材质腐蚀、剥落产生杂质堵塞流道，维持了稳定的气液流通路径，确保压降长期处于合理范围，相比金属鲍尔环在某些腐蚀工况下，更具压降稳定性优势。

在工程实践中，常用经验公式估算陶瓷鲍尔环压降。以 Eckert 通用关联图为基础推导的公式应用广泛：\( \Delta P = \frac{\lambda L G^2}{2g\rho V\Phi \mu^n} \)

其中，\(\Delta P\)为压降（Pa），\(\lambda\)为摩擦系数（与气液物性、填料特性有关，需查图表确定），\(L\)为填料层高度（m），\(G\)为气体质量流速（kg/(m²・s)），\(g\)为重力加速度（9.81m/s²），\(\rho V\)为气体密度（kg/m³），\(\Phi\)为填料因子（不同规格陶瓷鲍尔环有对应标准值，如 25mm 陶瓷鲍尔环\(\Phi\)约为 170，38mm 约为 110 ），\(\mu\)为气体粘度（Pa・s），\(n\)为指数（一般取 0.1 - 0.2，与气液流动状态有关） 。计算时，需准确获取各参数值，如气体密度可根据理想气体状态方程\(PV = nRT\)结合实际工况温度、压力换算，气体粘度可查阅物性手册或通过经验关联式计算。

随着计算流体力学（CFD）技术发展，利用专业软件对陶瓷鲍尔环塔内气液流动进行模拟，可精确计算压降。首先，需建立包含陶瓷鲍尔环结构的三维几何模型，将其离散为众多网格单元。接着，输入气液物性参数、入口流速、温度、压力等边界条件，选择合适的湍流模型（如 k - ε 模型、k - ω 模型等，针对陶瓷鲍尔环内复杂流动，k - ω SST 模型常能给出较好模拟结果）。模拟过程中，软件通过求解质量、动量、能量守恒方程，计算气液在填料层内的流动状态，最终得出压降分布云图与具体压降数值。CFD 模拟虽计算成本较高、对建模与操作要求高，但能直观呈现塔内流场细节，有助于深入理解压降产生机制，优化塔设备设计。

某化工企业吸收塔用于脱除废气中有害成分，原采用塑料鲍尔环，压降达 200Pa/m，能耗较高。经评估，改用 38mm 陶瓷鲍尔环。改造前，测量塔内径 2m，填料层高度 5m，废气流量 5000m³/h，温度 40℃，压力 101.3kPa，废气密度 1.1kg/m³，粘度 1.8×10⁻⁵Pa・s，液体喷淋密度 10m³/(m²・h)。利用经验公式计算原塑料鲍尔环压降：先确定塑料鲍尔环填料因子\(\Phi\)约为 130（对应规格），经换算气体质量流速\(G\)约为 1.1kg/(m²・s)，代入公式得\(\Delta P_{原}\)约为 205Pa/m（与实测接近）。

改用陶瓷鲍尔环后，其填料因子\(\Phi\)为 110，重新计算压降\(\Delta P_{新}\)约为 130Pa/m 。实际运行监测，陶瓷鲍尔环层压降稳定在 120 - 140Pa/m，风机功率从 450kW 降至 315kW，年节电 438 万 kWh，显著降低了运行成本，且吸收效率因气液分布改善略有提升，从 92% 提高至 94%。

根据工艺气液流量、物性、操作温度与压力等条件，精准选择陶瓷鲍尔环规格。若气体流量大、粘度低，可选用较大规格（如 50mm、76mm）陶瓷鲍尔环，其通量大、填料因子小，能降低压降；若处理腐蚀性强、温度高的介质，陶瓷鲍尔环则是首选，避免因材质问题导致压降异常升高。同时，参考同类项目经验，结合专业软件模拟，综合评估不同规格压降与传质性能，选出最优方案。

优化塔内气液分布装置，保证气体与液体均匀进入陶瓷鲍尔环填料层。采用高效液体分布器，如槽盘式、管式分布器，将液体均匀喷淋至填料表面，避免局部液量过多形成液泛，增加压降。在气体入口处设置气体分布板或整流器，使气体以均匀流速、合理角度进入填料层，减少气流冲击与湍流，降低初始阻力。此外，合理设计塔内支撑结构，确保既支撑牢固，又不阻碍气液流动，减少不必要的压降损失。

严格控制气液流速在合理范围。依据设备设计参数与实际运行情况，通过调节风机频率、泵流量等手段，稳定气液流量。避免气体流速过高引发液泛、压降剧增，或液体喷淋密度过大堵塞流道。同时，密切关注操作温度与压力变化，温度波动会影响气体粘度与密度，压力改变则直接关联气体流速，及时调整工艺参数，维持稳定工况，保证陶瓷鲍尔环在低压降、高传质效率区间运行。
