陶瓷鲍尔环填料怎么摆放？摆放原则、方式与实操规范全指南

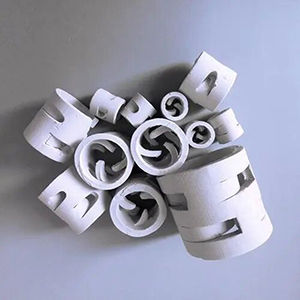

在填料塔的安装与运行中，陶瓷鲍尔环填料的摆放方式直接影响气液传质效率、阻力分布及设备稳定性。科学合理的摆放能确保填料层空隙均匀、气液流通顺畅，而不当摆放则可能导致局部堵塞、阻力飙升或传质效率下降。但许多施工人员在实际操作中，对摆放原则、方式选择、工具使用及验收标准存在困惑。本文将系统拆解陶瓷鲍尔环填料的摆放核心原则、4 大摆放方式、实操步骤及常见问题解决办法，附工程案例与优化建议，助你掌握规范摆放技术。
二、陶瓷鲍尔环填料摆放的核心原则
（一）均匀分布原则
摆放时需保证填料在塔内均匀分布，避免局部堆积或空洞。填料层的填充密度偏差应控制在 ±3% 以内，确保气液在整个横截面上均匀接触。实验数据显示，当局部密度偏差超过 5% 时，该区域的传质效率会下降 10%-15%，阻力也会增加 20% 以上。对于直径较大的塔设备（≥1.5 米），需采用分区摆放法，将塔截面划分为多个区域，每个区域单独控制密度，减少边缘效应影响。
（二）无定向堆积原则
陶瓷鲍尔环属于散装填料，摆放时无需刻意定向（如统一朝向），采用自然堆积方式即可。其特殊的环型结构和窗孔设计，无论如何摆放都能形成交错的流道，保证气液流通。刻意定向不仅会增加施工时间（延长 30% 以上），还可能因排列过于规则导致流道单一，反而增加局部阻力。但需避免填料相互嵌套（如大环套小环），嵌套率需控制在 1% 以内，否则会堵塞流道。
（三）平整过渡原则
每层填料摆放完成后，顶部需保持平整，平整度误差应≤5mm/m。不平整的填料层会导致液体在低洼处积聚，形成积液区，而高处则可能出现干区，严重影响传质效率。在分层摆放时，相邻两段填料的衔接处需平滑过渡，避免出现台阶或凸起，过渡区域的高度差应≤10mm。
（四）适配工况原则
摆放方式需根据工艺工况调整。在高粘度或含固体颗粒的工况中，需适当提高填充密度（增加 5%-10%），减少大空隙的出现，防止颗粒沉积；在低阻力需求的工况中，可采用疏松摆放（密度降低 3%-5%），但需保证整体稳定性。对于易结垢的介质，摆放时需预留一定的清洗通道（如每隔 1 米设置一个直径 100mm 的临时通道），便于后期维护。
三、陶瓷鲍尔环填料的四大摆放方式
（一）散装自然堆积法
这是最常用的摆放方式，适用于绝大多数工况。操作时将陶瓷鲍尔环从塔顶部或人孔处均匀倒入，利用填料自身重力自然堆积。优点是施工简单、效率高（1 人每小时可摆放 5-8m³），能形成随机交错的流道，气液分布均匀。注意事项：倒料时需沿塔截面均匀布料，避免从单一位置倾倒导致局部堆积；对于直径＞2 米的塔，需使用布料器（如旋转布料斗）将填料分散到各个区域，布料半径应覆盖塔截面的 90% 以上。
（二）振动平整法
在对平整度要求较高的工况（如精密精馏）中，可采用振动平整法。摆放步骤：先按散装法倒入填料至预定高度的 105%，然后使用气动振动棒（振幅 5-10mm，频率 30-50Hz）沿塔壁和中心区域均匀振动，使填料自然下沉并平整。振动时间需根据填料高度调整，每米高度振动 5-10 分钟，直至平整度达标。该方法能使填料层密度更均匀（偏差≤2%），但会增加施工成本（振动设备租赁费用约占总施工费的 15%）。
（三）分层间隔摆放法
在填料总高度较高（＞6 米）或分层设计的塔设备中，采用分层间隔摆放法。即每摆放 3-4 米高度的填料后，安装一层格栅或支撑网，再继续摆放上一层。间隔支撑能防止下层填料被上层重力压实，维持稳定的空隙率（压实率可控制在 3% 以内，无间隔时压实率可能达 10%）。支撑网的网格尺寸应≤填料直径的 1/2（如 38mm 鲍尔环配 20mm 网格），确保填料不会漏下。
（四）局部加密摆放法
针对塔内气液分布不均的区域（如靠近液体分布器下方或气体入口处），可采用局部加密摆放法。在这些区域增加 5%-10% 的填料量，提高局部填充密度，增强传质效果。例如在液体分布器正下方 1 米范围内，通过加密摆放可使液体与填料的接触效率提升 15% 以上。但需注意加密区域的面积不宜过大，一般不超过塔截面的 30%，否则会导致整体阻力过高。
四、陶瓷鲍尔环填料摆放的实操步骤与工具
（一）前期准备
塔内清理：清除塔内的杂物、铁锈和积水，检查塔壁和支撑结构的平整度（误差≤2mm/m），对不平整处进行打磨或修补；
安全防护：搭建施工平台，设置护栏和安全网，施工人员佩戴安全帽、防滑鞋和防尘口罩；
材料检查：筛选陶瓷鲍尔环，剔除破损（破损率＞10%）、变形或尺寸偏差过大（±2mm）的填料，确保材料合格率≥95%。
（二）摆放工具选择
（三）具体摆放流程
底层铺设：在塔底支撑格栅上先铺设一层 50-100mm 厚的惰性瓷球（直径为鲍尔环的 2-3 倍），作为缓冲层，防止填料嵌入格栅缝隙；
填料倒入：将陶瓷鲍尔环用漏斗或传送带从塔顶部或人孔处倒入，倒入速度控制在 0.5-1m³/h，避免速度过快导致局部堆积；
初步分散：用耙子将倒入的填料均匀分散，确保无明显堆积和空洞，分散过程中避免用力过猛损坏填料；
平整处理：对于普通工况，用耙子人工平整即可；对于高精度工况，使用振动棒振动平整，每振动 5 分钟检查一次平整度；
高度测量：用卷尺在塔的不同位置（至少 4 个均匀分布点）测量填料高度，确保高度偏差≤±50mm；
重复操作：按照上述步骤逐层摆放，直至达到设计高度，每层摆放完成后做好标记和记录。
五、陶瓷鲍尔环填料摆放的验收标准与常见问题
（一）验收标准
（二）常见问题与解决办法
问题一：局部堆积或空洞
表现：填料层局部密度过高（堆积）或过低（空洞），面积超过 5%。
解决办法：用耙子将堆积的填料分散至空洞区域，若空洞较大，需补充填料；对于难以分散的堆积，可局部振动使其平整。
问题二：填料嵌套严重
表现：大环套小环的嵌套率超过 1%，堵塞流道。
解决办法：人工挑出嵌套的填料，分开后重新摆放；对于嵌套较紧的，可弃用或破碎后作为缓冲层使用。
问题三：平整度不达标
表现：顶部平整度误差超过 5mm/m，影响气液分布。
解决办法：高处的填料用耙子扒平，低洼处补充填料；若偏差较大，需局部振动调整，直至达标。
六、工程案例：某化工精馏塔填料摆放优化效果
某化工企业 2 米直径精馏塔采用 38mm 陶瓷鲍尔环填料，原摆放方式为人工散装倒入后未平整，运行中出现传质效率低（产品纯度仅 92%）、阻力波动大（偏差达 30%）的问题。经检查发现，填料层存在多处堆积和空洞，平整度误差达 15mm/m，嵌套率约 3%。
优化方案：
采用 “散装自然堆积 + 振动平整” 的摆放方式，每摆放 2 米高度振动平整一次；
人工挑出嵌套的填料，嵌套率控制在 0.5% 以内；
分层摆放，每 4 米设置一层支撑网，减少压实。
优化后效果：
七、陶瓷鲍尔环填料摆放的优化建议
（一）优化施工流程
制定详细的摆放施工方案，明确各步骤的责任人与验收标准；对于大型塔设备，采用分区流水作业（如分为 4 个区域，每个区域安排专人负责），提高施工效率（提升 20%-30%）。
（二）加强过程控制
在摆放过程中进行实时监测，每摆放 1 米高度检查一次密度和平整度，及时发现并纠正问题，避免后期返工（返工成本可降低 60% 以上）。使用激光水平仪替代传统水平仪，提高平整度检测精度（误差控制在 2mm/m 以内）。
（三）适配工况调整
根据介质特性调整摆放方式：对于易结垢介质，在摆放时预留清洗通道（如每隔 1 米设置一个直径 80mm 的垂直通道）；对于高流速工况，适当提高填充密度，增强填料层稳定性，防止气流冲击导致填料移动。
（四）定期检查维护
运行过程中通过视镜观察填料层状态，发现局部下沉或堆积及时处理；定期（每 3-6 个月）停车检查，对不平整的区域进行补充或平整，确保填料层长期保持良好状态。
