陶瓷鲍尔环填料密度测定方法及影响因素分析

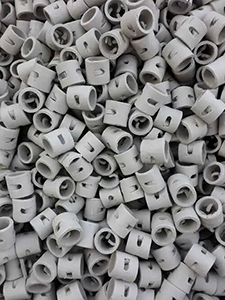

陶瓷鲍尔环填料的密度是其重要的物理性能参数，准确测定密度对填料选型、设备设计及工艺优化具有重要意义。密度不仅反映了陶瓷材料的致密程度，还与填料的机械强度、堆积重量以及流体阻力等性能密切相关。在工业生产中，通过精准测定密度，可帮助技术人员合理选择填料规格，确保设备运行的稳定性和经济性，同时为填料的质量控制和性能评估提供可靠依据。

真密度的测定常采用比重瓶法，该方法基于阿基米德原理，通过测量填料排开液体的体积来计算密度。操作时，首先将一定质量的陶瓷鲍尔环样品破碎成细小颗粒，经烘干处理后冷却至室温，准确称量样品质量。将样品放入洁净的比重瓶中，加入适量的浸润液体（通常为蒸馏水或乙醇），确保液体完全浸没样品并排出气泡。将比重瓶置于恒温水槽中恒温，待温度稳定后调整液体至刻度线，测出样品与液体的总质量，再根据液体密度计算出样品的体积，最后通过质量与体积的比值得出真密度。

表观密度的测定可采用排水法，该方法适用于测定包含封闭孔隙但不包含开口孔隙的填料密度。测定前需对陶瓷鲍尔环样品进行预处理，清除表面的杂质和粉尘，然后称量样品的干燥质量。将样品悬挂在盛有蒸馏水的容器中，确保样品完全浸没且不接触容器底部和侧壁，测量样品在水中的质量。根据样品在空气中的质量和水中的质量差，计算出样品排开液体的体积，该体积即为样品的实体体积与封闭孔隙体积之和，再用干燥质量除以该体积，即可得到表观密度。

堆积密度的测定相对简便，主要通过测量填料在一定容积内的质量来计算。准备一个已知容积的量筒或容器，将陶瓷鲍尔环填料从一定高度缓慢倒入容器中，避免剧烈冲击导致填料破碎或堆积状态改变。当填料装满容器后，用直尺刮平表面，确保填料体积与容器容积一致，然后称量容器与填料的总质量，减去容器质量得到填料质量，最后用填料质量除以容器容积，即可得到堆积密度。为提高准确性，可进行多次测定并取平均值，每次测定前需将容器清理干净并保持干燥。

测定过程中的样品处理对结果准确性影响较大。样品的代表性至关重要，应从同一批次的陶瓷鲍尔环中随机抽取多个样品，混合后再进行测定，避免因个体差异导致结果偏差。对于真密度和表观密度测定，样品的破碎粒度需适中，粒度太小可能导致孔隙结构破坏，太大则可能影响液体浸润效果，一般建议破碎至 2 - 5 毫米的颗粒。样品的烘干处理也不可或缺，通过在 105 - 110℃的烘箱中烘干至恒重，可去除样品中的水分和挥发性杂质，确保称量质量的准确性。

环境因素和操作规范是保证测定结果可靠的关键。比重瓶法和排水法对温度较为敏感，液体密度会随温度变化而改变，因此需在恒温水槽中进行测定，并记录测定温度，以便根据液体密度随温度的变化公式进行校正。操作过程中应避免样品表面附着气泡，可通过轻轻摇晃、抽真空或加热等方式排除气泡，否则气泡会占据一定体积，导致测量的体积偏大，密度结果偏小。堆积密度测定时，填料的倒入高度和方式应保持一致，不同的倒入高度会影响堆积的紧密程度，导致堆积密度出现差异。

仪器设备的精度和校准直接关系到测定数据的可靠性。用于称量的天平精度应不低于 0.01 克，确保质量测量的准确性，使用前需对天平进行校准，检查水平状态和零点漂移。比重瓶、量筒、容器等容积类仪器需经过计量检定，确保容积刻度的准确性，对于磨损严重或刻度模糊的仪器应及时更换。测定用的蒸馏水需符合纯度要求，避免水中的杂质附着在样品表面或影响液体密度，必要时可采用去离子水或煮沸冷却后的蒸馏水。

陶瓷鲍尔环的材质和结构特性会影响密度测定结果。不同原料和生产工艺制成的陶瓷鲍尔环，其真密度存在差异，纯度高、杂质少的陶瓷材料真密度相对较高。填料的孔隙率和结构完整性也会影响表观密度和堆积密度，孔隙率高的鲍尔环表观密度较小，而结构规则、形状完整的填料在堆积时间隙更均匀，堆积密度相对稳定。若填料存在破碎、裂纹等缺陷，会导致堆积密度降低，且测定结果的波动性增大，因此在测定前需筛选出完整的样品。

工业生产中对陶瓷鲍尔环密度的控制和应用具有重要意义。通过测定真密度可评估陶瓷材料的质量，判断原料是否符合生产标准，若真密度偏离设计值，可能提示原料纯度不足或烧结工艺存在问题。表观密度的测定结果可用于预测填料的机械强度，表观密度高的填料通常结构更致密，抗压强度和耐磨性更好。堆积密度则是设备装填设计的关键参数，根据堆积密度可计算出一定体积设备所需的填料质量，确保设备承重符合要求，同时为流体阻力计算和传质效率评估提供基础数据。

密度测定过程中的常见误差及预防措施需引起重视。样品中残留的气泡是导致体积测量偏大的主要原因，可通过延长浸润时间、超声脱气等方式消除气泡。堆积密度测定时，填料的装填方式不一致会导致结果偏差，应制定统一的装填标准，如控制倒入高度为 10 - 15 厘米，避免人为压实或疏松填料。环境温度的波动会影响液体密度和仪器精度，测定应在恒温环境中进行，同时记录环境温度以便进行数据校正。此外，操作人员的技能水平也会影响结果准确性，需对操作人员进行培训，确保其熟悉测定流程和操作规范。

不同工业领域对陶瓷鲍尔环密度的要求存在差异。在化工精馏塔中，通常需要堆积密度适中的填料，既能保证足够的传质面积，又能减少流体阻力；在环保领域的吸收塔中，若对设备承重要求较严格，会选择堆积密度较小的填料，以降低设备负荷。通过定期测定陶瓷鲍尔环的密度，可监控产品质量的稳定性，为生产工艺的优化提供数据支持，同时确保填料在使用过程中能够满足设计性能要求，提高工业生产的效率和安全性。
