陶瓷波纹规整填料制作流程及关键工艺技术解析

原料的选择与预处理是制作的基础环节。陶瓷波纹规整填料的主要原料为高岭土、石英、长石等天然矿物，需根据产品性能要求进行配方设计，确定各原料的配比比例。原料进场后需进行严格筛选，去除杂质和大块颗粒，通过化学分析检测原料的化学成分，确保 SiO₂、Al₂O₃等主要成分含量符合标准，Fe₂O₃等有害杂质控制在限定范围内。对于高性能填料，还需添加氧化铝、碳化硅等辅助原料，提升材料的机械强度和耐高温性。原料预处理包括破碎和研磨，将块状原料破碎后送入球磨机研磨，制成粒度均匀的细粉，通常要求细度达到 200 - 325 目，以保证后续成型和烧结质量。

制浆与坯料制备环节决定了陶瓷材料的均匀性。研磨后的原料细粉需进行制浆，按比例加入水、粘结剂（如聚乙烯醇）和分散剂，通过搅拌设备制成均匀的陶瓷浆料。制浆过程中需控制浆料的固含量、粘度和 pH 值，固含量一般控制在 60% - 70%，粘度根据成型工艺要求调整，确保浆料具有良好的流动性和稳定性。对于部分成型工艺，需将浆料进行喷雾干燥，制成粒度均匀的颗粒状坯料，颗粒粒径控制在 50 - 150μm，便于后续压制成型。坯料制备完成后需进行陈化处理，将坯料密封放置一定时间，使水分均匀分布，减少成型后的应力开裂。

成型工艺是塑造陶瓷波纹结构的关键步骤。常用的成型方法包括压制成型、轧制成型和挤出成型，根据产品规格和生产规模选择合适的工艺。压制成型适用于小批量或厚壁波纹板制作，将坯料放入带有波纹图案的模具中，通过液压机施加一定压力（通常为 10 - 30MPa），使坯料压制成波纹形状，压力需均匀稳定，避免出现缺角或密度不均。轧制成型适用于大批量薄板生产，将坯料通过多对轧辊连续轧制，逐渐轧制成设定厚度的薄板，再通过波纹轧辊压出波纹结构，轧制过程需控制轧辊压力和转速，保证薄板厚度均匀、波纹形状一致。挤出成型则适用于特殊形状的波纹结构，将坯料放入挤出机，通过模具挤出连续的波纹型材，再切割成所需长度。

干燥处理是防止坯体开裂的重要环节。成型后的波纹板坯体含有大量水分，需进行干燥处理以去除水分，避免在后续烧结过程中因水分急剧蒸发导致开裂。干燥过程需控制温度和湿度的变化速率，采用梯度升温方式，初始温度控制在 40 - 60℃，湿度保持在 60% - 70%，随着干燥进行逐渐升高温度至 80 - 100℃，降低湿度。干燥时间根据坯体厚度和水分含量确定，一般为 24 - 48 小时，确保坯体水分含量降至 1% 以下。对于大型或复杂结构的坯体，需采用分段干燥或真空干燥技术，减少干燥应力，提高坯体的完整性。干燥后的坯体需进行外观检查，剔除有裂纹、变形的不合格品。

烧结工艺是决定陶瓷性能的核心工序。干燥后的坯体送入高温窑炉进行烧结，烧结过程需严格控制温度曲线，包括升温阶段、保温阶段和降温阶段。升温速率根据坯体材质和厚度确定，一般为 5 - 10℃/min，避免升温过快导致坯体开裂。烧结温度根据原料配方而定，普通陶瓷波纹规整填料的烧结温度通常在 1200 - 1350℃，高性能填料（含氧化铝等成分）的烧结温度可达 1400 - 1600℃。保温阶段需保持温度稳定，保温时间为 2 - 6 小时，使原料颗粒充分熔融结合，形成致密的陶瓷结构。降温阶段同样需缓慢进行，尤其是在玻璃化温度区间，避免因热应力导致结构开裂，降温速率控制在 3 - 5℃/min。

切割与修整使产品尺寸精准化。烧结后的陶瓷波纹板因高温收缩会产生尺寸变化，需进行切割和修整以达到设计规格。采用金刚石切割工具（如切割锯、激光切割机）对波纹板进行切割，切割过程需控制切割速度和进给量，避免因振动导致波纹板破碎。修整工序包括打磨波纹板的边缘和表面，去除毛刺和烧结过程中产生的瑕疵，确保波纹板的尺寸精度和表面平整度符合标准。对于需要组装的模块，需在切割时预留连接部位的尺寸，保证后续组装的准确性。切割修整后的波纹板需进行尺寸检测，确保长度、宽度、厚度及波纹参数在允许偏差范围内。

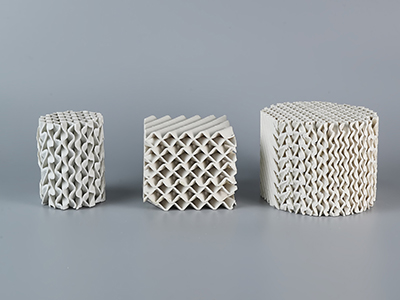

组装工艺将波纹板整合为规整模块。根据设备规格和设计要求，将切割好的陶瓷波纹板按一定规律组装成圆盘状或柱状模块。组装方式包括粘结、机械固定和焊接，粘结法采用耐高温陶瓷胶将波纹板交错粘结，胶层厚度需均匀，粘结强度需达到规定标准；机械固定法则通过螺栓、卡扣等金属或陶瓷连接件将波纹板固定，适用于高温或振动工况；对于特殊材质的填料，可采用高温烧结焊接技术实现波纹板的永久连接。组装过程中需保证波纹板之间的角度（通常为 90° 交错）和间距均匀，模块的垂直度和平面度误差控制在规定范围内，避免因组装偏差影响流体分布。组装完成的模块需进行整体强度测试，确保在搬运和安装过程中不会发生散架或变形。

质量检测贯穿制作全过程。原料检测包括化学成分分析和粒度分布测试，确保原料符合配方要求；成型后的坯体检测包括外观检查、尺寸测量和密度检测；烧结后的产品检测包括抗压强度、抗折强度测试，通过抽样检测评估机械性能；耐腐蚀性测试采用浸泡试验，检测在酸、碱介质中的质量损失率；传质性能测试则在模拟实验装置中进行，测定理论塔板数、压力降等参数。对于每批产品，需出具完整的检测报告，包括各项性能指标的测试结果，确保产品质量符合相关标准和客户要求。

工艺优化与创新提升制作水平。通过引入自动化生产设备，如自动配料系统、机器人码坯设备，提高生产效率和一致性；采用计算机模拟技术优化烧结温度曲线，减少废品率；开发新型粘结剂和组装技术，提升模块的结构稳定性和耐高温性。针对不同工况需求，优化原料配方和工艺参数，如提高氧化铝含量以增强耐磨性，调整烧结工艺以提升耐腐蚀性。同时，加强生产过程的信息化管理，通过物联网技术实时监控各环节的工艺参数，实现质量问题的追溯和工艺的持续改进。

环保与安全管理是制作过程的重要保障。陶瓷波纹规整填料制作过程中需注意粉尘控制，在原料破碎、研磨、制浆环节安装除尘设备，减少粉尘排放；烧结窑炉采用清洁能源（如天然气）或安装废气处理装置，降低有害气体排放。生产车间需设置安全防护设施，操作人员佩戴防尘口罩、防护眼镜等劳保用品，避免陶瓷粉尘对健康的影响。废弃物（如不合格坯体、切割废料）需进行分类回收，可重新破碎后作为原料回用，实现资源循环利用，符合绿色生产要求。

不同规格产品的制作差异需针对性调整。小规格、高比表面积的陶瓷波纹规整填料，因波纹密度高、尺寸精度要求严，需采用高精度模具和精细成型工艺，切割和组装过程需更严格的尺寸控制。大规格、低比表面积的填料则需重点保证结构强度和组装稳定性，烧结过程需控制整体温度均匀性，避免因尺寸过大导致的烧结不均。对于定制化产品，需根据客户提供的参数调整配方、模具和工艺，进行小批量试生产并测试性能，合格后再进行批量生产，确保满足特殊工况需求。
