陶瓷规整填料裂纹成因及预防措施全面分析

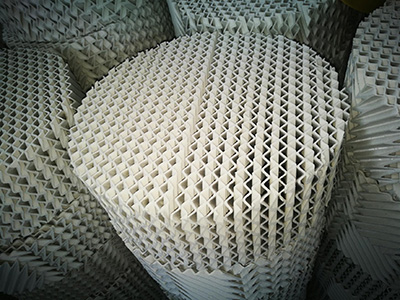

陶瓷规整填料产生裂纹的原因涉及生产、安装、使用等多环节，包括原料缺陷、工艺不当、机械损伤及工况影响，明确成因是预防裂纹的关键。裂纹不仅会降低填料的机械强度，导致运行中发生破碎，还会破坏流道结构的规整性，造成流体分布不均、传质效率下降，严重时可能引发设备泄漏等安全隐患。因此，深入分析裂纹产生的具体机制，对提升产品质量、优化使用过程具有重要的实际意义。

生产工艺控制不当是裂纹产生的主要环节。成型阶段，液压成型时若压力分布不均或压力瞬间过大，坯体内部会形成密度梯度，烧结后收缩不一致，易产生贯穿性裂纹；手工成型时若用力不均，局部致密度不足，会成为裂纹的起始点。干燥工艺是裂纹高发环节，干燥速度过快或温度骤升，坯体表面水分蒸发速度远超内部，表面收缩产生的拉应力会导致表面裂纹；干燥环境湿度控制不当，尤其是干燥后期湿度突然下降，会引发坯体翘曲变形，进而产生边缘裂纹。烧结工艺参数的影响最为显著，升温速率过快会使坯体内部气体急剧排出，形成气孔和裂纹；烧结温度过高会导致过烧，陶瓷结构疏松且晶粒粗大，强度下降易开裂；保温时间不足则原料反应不完全，结构不致密，而保温时间过长会使晶粒过度生长，产生晶间裂纹；降温速率过快，特别是在 500 - 800℃的关键温度区间，热应力无法充分释放，会引发大量微裂纹，这些微裂纹在后续使用中会逐渐扩展。

安装过程中的机械损伤易导致物理性裂纹。吊装运输时若未使用专用吊具，或吊点位置不当、受力不均，陶瓷规整填料模块会因局部受力过大在边角或薄弱部位产生裂纹，大尺寸模块自重较大时更易出现此类问题。塔内安装时若支撑结构不平整，模块放置后受力失衡，局部受压超过陶瓷抗压强度，会产生隐性裂纹，初期可能不明显，但运行中会逐渐扩展。压盖固定时若螺栓紧固力度不均或压力过大，会使模块被挤压变形，在边缘或连接处产生裂纹，尤其是高比表面积的薄壁模块，抗挤压能力较弱，更易受损。安装过程中模块间的硬性碰撞，或使用金属工具强行撬动调整位置，会直接造成边角崩裂或表面划痕，这些损伤会成为后续裂纹扩展的起点。此外，模块与塔壁间隙填充不当，若使用硬质材料强行塞填，会对模块产生侧向推力，导致局部开裂。

使用工况条件是裂纹扩展的重要诱因。温度急剧变化产生的热震是主要原因，陶瓷规整填料导热性较差，当操作温度骤升骤降（如开工时升温过快、紧急停机时降温剧烈），填料内外温差过大，热应力超过材料的抗热震强度，会产生热冲击裂纹，尤其是堇青石等抗热震性较差的材质，更易出现此类问题。介质腐蚀会加剧裂纹发展，强腐蚀性介质（如浓酸、浓碱）会缓慢侵蚀陶瓷表面或晶界，破坏材料结构完整性，使强度下降，原有微裂纹在应力作用下迅速扩展；若介质中含有氟离子，还会与陶瓷中的 SiO₂发生反应，导致表面层脱落，形成新的裂纹源。长期交变应力作用会引发疲劳裂纹，设备运行中的机械振动、气流脉动等会使填料模块持续承受交变应力，在薄弱部位产生疲劳损伤，裂纹逐渐扩展直至断裂，振动较大的设备中此类问题更为突出。此外，介质中固体颗粒的冲刷会磨损填料表面，使微裂纹暴露并加速扩展。

使用过程中的工况异常会加速裂纹产生。超温运行会使陶瓷材料的机械强度随温度升高而下降，当温度超过设计上限时，材料热稳定性下降，原有微裂纹会快速扩展，甚至出现整体碎裂。介质流量或压力突然波动，会使填料层承受的冲击力骤增，在已有损伤的部位易产生新的裂纹。介质结垢或堵塞会导致局部过热，结垢层阻碍热量传递，使填料局部温度升高，与周围形成温差，产生热应力裂纹。设备频繁开停车导致的温度循环变化，会使陶瓷规整填料反复承受热胀冷缩，产生累积疲劳效应，裂纹逐渐扩展，尤其是在模块边缘和连接部位，更易因循环应力开裂。

维护不当也可能引发或加剧裂纹问题。检修时若未采取保护措施，工具或重物意外撞击填料模块，会直接造成机械裂纹。清洗过程中若使用高压水枪直接冲刷填料表面，尤其是正对波纹通道的高强度水流，会使模块边角或连接处开裂，老化或已有微裂纹的模块更易受损。更换部分模块时，若新旧模块尺寸不匹配或安装间隙调整不当，运行中会产生摩擦和碰撞，导致模块边缘磨损开裂。长期停用设备未进行妥善防护，填料吸湿后再启用时，水分蒸发或盐分结晶膨胀会产生内应力，引发裂纹。

不同材质的陶瓷规整填料裂纹敏感性存在差异。普通粘土陶瓷抗热震性和机械强度较低，在温度波动或机械冲击下最易产生裂纹；高铝陶瓷机械强度高，但抗热震性随氧化铝含量增加而降低，高温骤变时易开裂；堇青石陶瓷抗热震性优异，但机械强度较弱，安装碰撞易产生裂纹；碳化硅陶瓷耐磨损和腐蚀性强，但脆性大，剧烈振动下易产生脆性断裂。了解不同材质的特性，针对性采取预防措施，可有效降低裂纹发生率。

裂纹的预防需贯穿全生命周期管理。原材料环节严格控制纯度、颗粒级配和配方，确保原料性能稳定；生产过程优化成型、干燥、烧结工艺参数，减少内应力；安装时规范吊装、找平、固定操作，避免机械损伤；使用中控制温度、压力等参数，避免剧烈波动；维护时采取保护措施，避免撞击和不当清洗。通过全流程的质量管控，可显著降低陶瓷规整填料的裂纹发生率，保障设备长期稳定运行。
