陶瓷规整填料制造工艺：从原料到成品的精细化流程解析

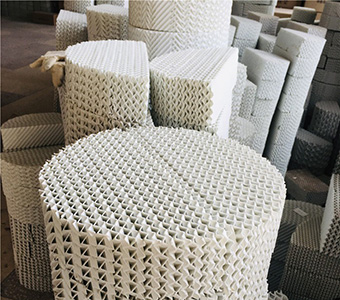

成型工艺需根据产品结构特点选择合适的成型方式，精准控制成型压力与模具精度，以保证坯体的几何尺寸与结构完整性。对于波纹片式规整填料，多采用模压成型工艺，将造粒粉均匀填充于精密模具中，通过液压机施加 15 - 25MPa 的成型压力，保压时间设定为 30 - 60 秒，确保坯体密度均匀。模具需采用高强度合金材料制造，其型腔尺寸公差控制在 ±0.05mm 以内，表面粗糙度 Ra≤0.8μm，以保证坯体表面光滑无毛刺。对于复杂结构的填料组件，可采用等静压成型工艺，通过液体介质传递压力使坯体各部位受力均匀，减少成型缺陷。

烧结过程则需严格把控升温速率、烧结温度与保温时间，促进陶瓷颗粒充分致密化，提升产品的机械强度与耐腐蚀性能。烧结设备选用全自动程序控制窑炉，升温阶段分为低温排胶与高温烧结两个阶段：低温排胶阶段以 5℃/min 的速率升温至 600℃，保温 2 小时去除坯体中的有机粘结剂；高温烧结阶段以 10℃/min 的速率升温至 1650 - 1700℃，保温 4 - 6 小时，使陶瓷颗粒发生扩散与熔融，形成致密的晶相结构。降温阶段需控制降温速率不超过 8℃/min，避免因热应力导致坯体开裂，最终随炉冷却至室温。

后处理环节通过精细加工与质量检测，剔除不合格产品，最终形成满足应用要求的陶瓷规整填料成品。烧结后的坯体需经过切割、打磨等加工步骤，去除飞边与毛刺，使产品边缘光滑平整。对于组合式填料，需通过专用工装进行拼接组装，确保各部件连接紧密、尺寸协调。后处理阶段还需对成品进行全面清理，去除表面残留的粉尘与杂质，为后续质量检测创造良好条件。

质量检测贯穿制造工艺的全过程，从原料入库到成品出厂均需执行严格的检测标准。原料检测包括化学成分分析与粒度分布测试，确保氧化铝含量不低于 90%，杂质元素总含量≤0.5%。成型坯体需检测尺寸精度与致密度，采用激光测径仪测量关键尺寸，偏差控制在 ±0.1mm 以内，通过排水法测定坯体密度，要求不低于理论密度的 65%。烧结成品检测涵盖外观质量、机械性能与微观结构分析，外观采用目视与荧光探伤相结合的方式，不允许存在裂纹、缺角等缺陷；机械性能测试包括抗压强度（≥150MPa）与抗折强度（≥30MPa）检测；通过扫描电镜观察微观结构，确保晶粒分布均匀，无明显孔隙与夹杂。

制造过程中的工艺参数优化对产品质量至关重要。针对不同规格的填料产品，需通过试验确定最佳的成型压力与烧结制度，例如大尺寸填料坯体需适当降低成型压力以避免模具损伤，同时延长烧结保温时间以保证内部致密化。生产过程中需对关键工艺参数进行实时监控与记录，采用工业控制系统实现温度、压力等参数的自动调节，确保工艺稳定性。此外，车间环境需保持清洁干燥，粉尘浓度控制在 10mg/m³ 以下，相对湿度维持在 40% - 60%，避免原料与坯体受到污染影响产品性能。
