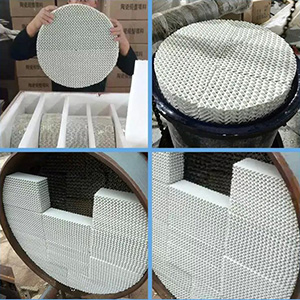

陶瓷规整填料优缺点解析：传质性能与应用局限的全面分析

在耐腐蚀性能上，陶瓷规整填料表现尤为突出。其主要成分氧化铝具有极强的化学惰性，能够耐受盐酸、硫酸、硝酸等强酸介质的侵蚀，在 pH 值 1 - 14 的范围内保持结构稳定，尤其适用于化工、环保领域的酸碱中和、尾气吸收等工况。对于含氟化物、有机溶剂的特殊介质，通过调整陶瓷配方中二氧化硅的含量，可进一步提升抗腐蚀能力，相比金属或塑料填料，其使用寿命可延长 3 - 5 倍，大幅降低设备维护成本。

耐高温特性使其在高温工艺中具备不可替代的优势。高铝陶瓷材料的使用温度可达 1200℃以上，在高温精馏、催化反应等工况下，不会因温度波动发生软化或变形，且热膨胀系数小，在反复升温降温过程中不易产生裂纹。在煤化工、石油化工的高温分离塔中，陶瓷规整填料能保持稳定的结构形态，确保气液传质效率不受温度影响，相比金属填料可减少因高温氧化导致的性能衰减问题。

结构设计带来的高效传质能力是其核心优势之一。规整的波纹通道结构使气液两相在填料层内形成有序流动，减少壁流和沟流现象，比表面积可达 100 - 500m²/m³，气液接触面积大且分布均匀，传质单元高度（HTU）可降低至 0.3 - 0.6 米，分离效率比散装填料提高 30% 以上。均匀的空隙率（通常在 70% 以上）降低了流体阻力，在相同处理量下，填料层压降比传统散装填料减少 20% - 40%，有助于降低能耗并提高设备处理能力。

化学稳定性保障了产品纯度与工艺安全性。陶瓷材料不与绝大多数工艺介质发生化学反应，不会向介质中释放有害物质，特别适用于食品、医药等对产品纯度要求极高的领域。在处理高纯度溶剂回收、精细化工中间体分离等工况时，可避免金属离子污染，确保最终产品质量达标，同时陶瓷表面光滑不易结垢，减少因杂质沉积导致的传质效率下降问题。

然而，陶瓷规整填料的缺点也较为突出，陶瓷材质固有的脆性导致抗冲击能力较弱，安装与运输过程中易发生破损，且自身重量较大，对塔设备的承重结构提出更高要求，此外，在高粘度介质工况下，易出现积液堵塞问题，限制了其适用范围。

抗冲击性能不足是最主要的局限性。陶瓷材料的断裂韧性较低，抗折强度通常在 30 - 50MPa 之间，受到剧烈振动、撞击或温度骤变时易发生碎裂，在运输过程中需采用专用缓冲包装，安装时需轻拿轻放，避免野蛮施工导致边角破损。对于存在脉冲气流或机械振动的工况，需在固定系统中增设缓冲结构，否则可能因长期振动导致填料层松动、碎裂，影响设备正常运行。

较大的重量增加了设备设计与安装难度。陶瓷材料密度约为 2.3 - 2.7g/cm³，远高于金属（1.5 - 2.0g/cm³）和塑料（0.9 - 1.5g/cm³）填料，每立方米填料重量可达 800 - 1200kg，对塔设备的支撑结构强度要求较高，需额外加固塔体底部承重部件，增加了设备初期投资成本。在高层塔设备中，填料层总重量可能超过数十吨，需进行专项结构力学计算，确保塔体不会因承重过大发生变形或坍塌。

高粘度介质适应性差限制了其应用场景。当处理介质粘度超过 50cP 时，陶瓷填料的光滑表面虽减少结垢，但也导致液体在填料表面的滞留时间不足，且高粘度液体在规整通道内流动阻力增大，易出现积液现象，降低传质效率。在处理聚合物溶液、油脂类等高粘度物料时，易发生通道堵塞，需频繁清洗维护，相比塑料或金属丝网填料，其在高粘度工况下的适用性明显不足。

此外，制造成本较高也是其应用受限的因素之一。陶瓷规整填料的原料提纯、成型与烧结工艺复杂，生产周期长，尤其对于大尺寸或特殊结构的产品，模具成本高且加工难度大，导致其价格比金属或塑料规整填料高出 50% - 100%。虽然使用寿命长可部分抵消初期成本，但在低附加值、低腐蚀性的普通工况中，经济性不如其他材质填料有竞争力。

温度急剧变化下的抗热震性不足也需注意。尽管陶瓷填料耐高温性能优良，但在遭遇骤冷骤热（如工艺启停过程中的温度波动超过 200℃/h）时，易因热应力集中产生裂纹，尤其在填料边缘和连接部位更易出现损伤。因此在操作过程中需控制升温降温速率，避免温度急剧变化，对于频繁开停车的工况，需评估陶瓷填料的适用性或采取必要的保温措施减少热冲击。
