陶瓷规整填料的最小喷淋密度是确保气液两相高效传质的核心参数，指在特定操作条件下，维持填料表面完全润湿且传质效率稳定的最低液体喷淋量。其数值受填料结构特性、介质物理性质、操作工况等多因素影响，填料比表面积越大、波纹倾角越小，所需最小喷淋密度通常越高；介质粘度增加会提高液体流动阻力，需相应提高喷淋密度以保证润湿效果；高温工况下液体蒸发速率加快，也需适当上调最小喷淋密度阈值。合理确定并控制最小喷淋密度，可避免因液体分布不均导致的传质效率下降，保障塔设备的稳定运行。

填料结构特性对最小喷淋密度的影响最为直接，不同规格的陶瓷规整填料因几何参数差异，所需的最低液体喷淋量存在显著差异。比表面积是核心影响因素之一，常见的 125Y 型填料（比表面积 125m²/m³）最小喷淋密度通常为 8 - 12m³/(m²・h)，而 250Y 型填料（比表面积 250m²/m³）则需达到 15 - 20m³/(m²・h)，这是因为更大的比表面积意味着更多的润湿面积，需要更多液体量才能覆盖全部有效传质表面。波纹倾角的影响同样关键，倾角 30° 的填料相比 45° 倾角填料，液体在通道内的滞留时间更长，流动速度更慢，所需最小喷淋密度可降低 10% - 15%，但过低的倾角可能增加流体阻力，需在传质效率与能耗间寻找平衡。

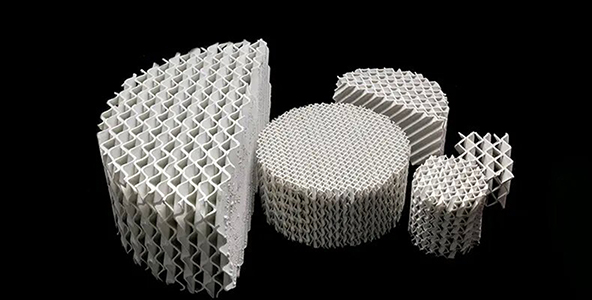

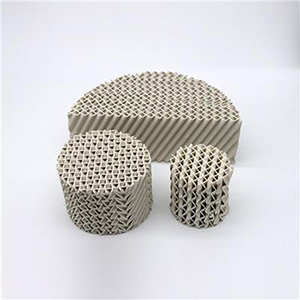

1 (7).jpg 1 (3).jpg

介质物理性质中，粘度和表面张力对最小喷淋密度的影响尤为显著。当液体粘度超过 20cP 时，分子间内聚力增大导致流动阻力上升，液体在填料表面的铺展能力下降，此时需将最小喷淋密度提高 20% - 30% 以确保润湿效果，例如处理粘度为 50cP 的有机介质时，250Y 型陶瓷填料的最小喷淋密度需提升至 20 - 25m³/(m²・h)。表面张力较低的介质（如醇类、酮类溶剂）更容易在陶瓷表面铺展，所需最小喷淋密度可比水类介质降低 15% 左右，而含有表面活性剂的介质因表面张力降低，也可适当下调最小喷淋密度阈值，但需注意表面活性剂对传质平衡的潜在影响。

操作工况中的温度和压力条件会通过改变介质性质间接影响最小喷淋密度。高温环境下液体蒸发速率加快，部分液体未参与传质即被汽化，需提高喷淋密度以补偿蒸发损失，例如在 150℃操作温度下，最小喷淋密度需比常温工况提高 15% - 20%。高压工况虽对液体物理性质影响较小，但气速增加会增强对液体膜的剪切作用，可能导致局部液膜破裂，因此高压操作时最小喷淋密度需上调 5% - 10%，以维持稳定的液膜覆盖。此外，气液流量比也需考虑，当气体流量过大时，高气速会阻碍液体流动，需相应提高喷淋密度以抵抗气体夹带作用。

最小喷淋密度的确定需结合理论计算与实验验证，常用的计算方法包括基于比表面积的经验公式和通过冷态模拟实验获取的实测数据。经验公式法中，最小喷淋密度（Lmin）可按 Lmin = 0.015×a^(0.8)×μ^(0.2) 计算，其中 a 为填料比表面积（m²/m³），μ 为液体动力粘度（cP），该公式适用于初步估算，误差范围约 ±15%。实验验证法则通过在小型填料塔中模拟实际工况，逐步降低喷淋密度并监测传质效率变化，当传质单元高度（HTU）突然上升 20% 以上时的喷淋量即为最小临界值，实验过程需控制液体分布器的喷淋均匀度在 90% 以上，避免因分布不均导致测试结果失真。

工程应用中需根据实际工况对理论计算值进行修正，确保最小喷淋密度的合理性与安全性。对于易发泡介质，需增加 20% - 30% 的安全余量，防止泡沫层占据有效传质空间导致润湿不足；处理含固体颗粒的悬浮液时，为避免颗粒沉积堵塞通道，最小喷淋密度需提高 30% 以上，同时配合定期冲洗措施。当工艺负荷存在波动时，设计喷淋密度应不低于最小临界值的 1.2 倍，以预留足够的操作弹性，确保在低负荷运行时仍能满足传质要求。

液体分布器的性能直接影响最小喷淋密度的实际效果，高效的分布器可降低对喷淋量的要求，反之则需提高喷淋密度以弥补分布不均的缺陷。槽式分布器因布液点密度高、分布均匀，可使实际所需最小喷淋密度比管式分布器降低 10% - 15%，而采用多孔盘管式分布器时，需确保喷淋孔间距不超过 100mm，以保证液体在填料顶部的均匀覆盖。分布器的安装精度同样重要，水平度误差需控制在 2mm/m 以内，否则局部区域可能出现液体偏流，即使整体喷淋密度达标，仍可能存在局部润湿不足的问题。

运行过程中需通过在线监测与定期检测确保喷淋密度处于合理范围，常用的监测手段包括差压变送器、γ 射线密度计和可视化观察窗。通过监测填料层压降变化可间接判断喷淋效果，当压降突然下降 10% 以上时，可能提示喷淋密度低于最小值；γ 射线密度计可实时测量液膜厚度分布，确保 95% 以上的填料区域液膜厚度超过 0.1mm；塔体设置的石英观察窗可直观观察液体分布状态，发现局部干斑需及时调整喷淋量。维护时需定期清理分布器喷嘴，防止堵塞导致的布液不均，尤其对于含杂质介质，清理周期应缩短至每月一次。

不同应用场景的最小喷淋密度存在显著差异，需结合具体工艺特点制定针对性参数。在环保领域的废气吸收塔中，处理酸性气体的陶瓷填料最小喷淋密度通常为 10 - 15m³/(m²・h)，需保证吸收剂充分覆盖填料表面以提高吸收率；化工精馏塔中，根据分离精度要求，最小喷淋密度控制在 15 - 25m³/(m²・h)，高纯度分离工况需取上限值；而在脱硫脱硝塔等大型设备中，因填料高度较大，为避免液体沿程衰减，底部最小喷淋密度需比顶部提高 10% - 15%，形成梯度分布的喷淋策略。

最小喷淋密度与其他操作参数的匹配性也需重点关注，需避免因参数冲突影响整体运行效率。当喷淋密度超过最小临界值后，传质效率随喷淋量增加逐渐提升，但达到一定阈值后提升幅度趋缓，此时继续增加喷淋量会导致压降上升和能耗增加，因此经济喷淋密度通常为最小喷淋密度的 1.2 - 1.5 倍。同时需协调喷淋密度与气速的关系，确保在操作弹性范围内，气速与喷淋密度的比值维持在合理区间，避免出现液泛或传质不良等问题。
