1 立方陶瓷规整填料重量：材质、结构与规格的影响因素解析

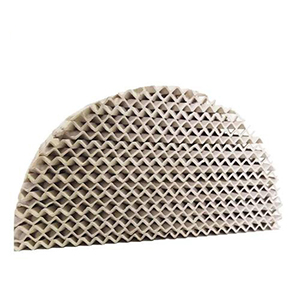

1 立方陶瓷规整填料的重量并非固定数值，而是受材质密度、结构参数、规格型号等多重因素影响的变量指标。在材质方面，高铝陶瓷因氧化铝含量不同，密度存在差异，直接导致单位体积重量变化；结构设计中，空隙率的高低决定了填料实体占比，空隙率越大则单位体积重量越小；不同规格型号的填料因几何尺寸与成型工艺差异，其堆积密度也各不相同。准确掌握 1 立方陶瓷规整填料的重量范围，对塔设备承重设计、运输方案制定及安装布局规划具有重要指导意义，需结合具体产品参数进行精准核算。

结构参数中的空隙率对单位体积重量影响最为直接，空隙率越高，填料实体在单位体积内的占比越小，重量也就越轻。陶瓷规整填料的空隙率通常在 70% - 90% 之间，常见的 125Y 型填料空隙率约为 85%，250Y 型约为 80%，350Y 型则降至 75% 左右。以密度 2.7g/cm³ 的 85% 氧化铝陶瓷为例，空隙率 85% 时，1 立方填料的实体体积仅为 0.15m³，重量约为 405kg；而空隙率 75% 的填料实体体积达 0.25m³，重量则增至 675kg，两者相差近 66%。波纹结构的疏密程度也会影响空隙率，波纹峰高越小、峰距越近，空隙率越低，单位体积重量相应增加，因此结构设计是调节填料重量的关键手段。

规格型号的差异通过几何尺寸和堆积方式影响单位体积重量，不同型号填料的重量范围存在明显分界。小规格填料（如 125 型，比表面积 125m²/m³）因波纹间距较大、结构相对疏松，1 立方重量通常在 400 - 550kg 之间；中规格填料（如 250 型、350 型）结构更为紧凑，重量提升至 550 - 750kg/m³；大规格填料（如 500 型以上）因比表面积增大、实体占比提高，重量可达 750 - 900kg/m³。同型号填料的尺寸偏差也会导致重量波动，例如公称尺寸偏差 ±1mm 时，单位体积重量误差可控制在 ±3% 以内，因此生产过程中需严格控制成型精度以保证重量稳定性。

成型工艺通过影响陶瓷致密度间接改变单位体积重量，不同工艺生产的填料重量存在细微差异。等静压成型的陶瓷填料致密度更高，比普通干压成型产品密度增加 2% - 5%，因此 1 立方重量相应提高 5 - 20kg。烧结温度和保温时间也会影响密度，烧结温度不足会导致陶瓷颗粒致密化不充分，密度降低 3% - 6%，而过度烧结可能引发晶粒异常长大，虽密度变化不大但易导致脆性增加。成型过程中的孔隙率控制同样重要，优质填料的内部孔隙率应控制在 3% 以下，否则会因结构疏松导致重量下降，同时影响机械强度。

实际应用中，1 立方陶瓷规整填料的重量需通过实测验证，常用的检测方法包括堆积密度测试和单块重量换算。堆积密度测试采用容积 1m³ 的标准容器，将填料按实际安装方式自然堆积，排除明显空隙后称量总重，测试过程需进行 3 次平行实验取平均值，确保误差不超过 2%。单块重量换算法适用于已知单块尺寸和数量的场景，先测量单块填料的重量和体积，计算单块堆积密度后推算 1 立方总重，该方法需注意不同批次产品的重量一致性，通常要求单块重量偏差控制在 ±5% 以内。

工程设计中需根据填料重量进行塔体承重核算，确保设备结构安全。塔设备的基础承重设计需按填料最大可能重量（包括介质附着量）计算，通常在公称重量基础上增加 10% - 15% 的安全余量，例如 1 立方填料标称重量 500kg 时，承重设计需按 550 - 575kg 考虑。填料层的支撑结构需根据单位面积重量选择合适的支撑栅板和横梁，每平方米承重能力应不低于填料重量的 1.5 倍，同时考虑液体介质的附加重量，避免长期运行中出现结构变形。对于高度超过 10m 的填料层，需分段设置中间支撑，分散上层填料对下层的压力，中间支撑的间距通常控制在 3 - 5m。

运输和储存过程中需根据填料重量制定合理方案，避免因超重或堆放不当导致损坏。1 立方陶瓷规整填料的运输重量需包含包装材料，通常比净重大 5% - 8%，运输车辆的载重能力需匹配货物总重，避免超载运输引发安全隐患。储存时堆垛高度需根据单立方重量控制，500kg/m³ 以下的填料堆垛不超过 4 层，500kg/m³ 以上的不超过 3 层，垛间距保持 0.5m 以上，便于通风和搬运。装卸过程中需使用叉车等专用设备，避免人工搬运导致的重量分布不均和碰撞损坏。

不同应用场景对填料重量的要求存在差异，需结合工艺需求综合选择。在高空塔设备中，减轻填料重量可降低塔体承重压力，此时可优先选择高空隙率的大规格填料，如 125Y 型重量较轻且传质效率能满足一般工艺要求；而在高压或振动工况下，需选用结构更致密的低空隙率填料，虽重量增加但机械强度更高，可减少运行中的破损风险。对于需要频繁更换填料的设备，较轻的填料可降低维护成本和劳动强度，因此重量是选型时与传质效率同等重要的考量因素。

生产厂家通常会提供具体型号的重量参数，但其标注的 “每立方重量” 可能存在测试条件差异，需注意参数定义的一致性。部分厂家标注的是干态堆积重量，未包含液体吸附量，而实际运行中填料会吸附一定量介质，重量可能增加 5% - 10%，因此工程设计时需确认参数基准。不同厂家的生产工艺差异也会导致同型号填料重量偏差，通常允许 ±5% 的误差范围，采购时需明确重量要求并进行入库检测，确保与设计参数一致。

重量与性能的平衡是陶瓷规整填料设计的重要原则，并非越重或越轻越好，而是需在机械强度、传质效率和重量之间找到最优解。过度追求轻量化可能导致结构强度不足，在高气速或振动工况下易发生破损；而重量过大则增加设备负荷和能耗，同时提高运输安装成本。通过优化波纹结构和材质配方，现代陶瓷规整填料已能实现重量降低 10% - 15% 的同时保持机械强度不下降，这种轻量化设计趋势既满足环保要求，又提升了产品的综合竞争力。
