解析陶瓷规整填料关键尺寸标准及毫米级参数规范要求

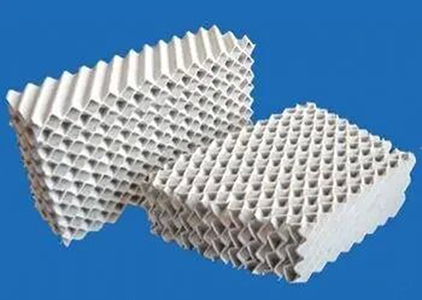

陶瓷规整填料的标准尺寸以毫米为单位，涵盖波纹片厚度、波纹高度、间距等关键参数，直接影响其性能与适配性。在工业生产的标准化体系中，陶瓷规整填料的尺寸精度是保证设备兼容性、传质效率稳定性的基础，不同型号、用途的填料需遵循相应的毫米级标准规范，这些标准既需满足结构强度要求，又要兼顾流体流动与传质过程的优化需求。
波纹片厚度是陶瓷规整填料的基础尺寸标准之一，通常根据填料的材质强度和应用工况确定。常见的陶瓷波纹片厚度标准范围在 0.5 毫米至 2 毫米之间，对于处理高压或易冲击工况的填料，厚度会适当增加以提升结构稳定性，例如用于高压吸收塔的陶瓷规整填料，波纹片厚度可能达到 1.5 毫米至 2 毫米；而在低压传质设备中，为减轻填料重量并增加比表面积，厚度可控制在 0.5 毫米至 1 毫米。这一毫米级的精度控制至关重要，过薄可能导致填料在安装或使用中易破损，过厚则会减少单位体积内的波纹片数量，降低有效传质面积。
波纹高度与间距的毫米标准直接关联填料的流体通道结构。波纹高度通常指波纹片从波谷到波峰的垂直距离，标准范围多在 3 毫米至 15 毫米之间，不同比表面积的填料对应不同的波纹高度。低比表面积填料为保证流体通道宽敞，波纹高度较大，可能达到 10 毫米至 15 毫米，如用于处理高黏度物料的填料；高比表面积填料则采用较小的波纹高度，一般为 3 毫米至 8 毫米，通过密集的波纹结构增加表面接触面积。波纹间距即相邻两条波纹之间的水平距离，标准通常在 5 毫米至 20 毫米，与波纹高度配合形成合理的流体通道截面，间距过窄易导致通道堵塞，过宽则会降低结构紧凑性，影响传质效率。
波纹倾角的角度对应的线性尺寸换算也属于关键标准范畴。陶瓷规整填料的波纹片通常以一定角度倾斜排列，常见的倾角标准为 30°、45° 或 60°，这些角度通过毫米级的几何尺寸实现 —— 以 45° 倾角为例，在波纹片的展开平面上，相邻波峰之间的水平距离与垂直高度在毫米尺度上呈现 1:1 的比例关系。倾角的毫米级精度控制能确保流体在填料层内形成有序的螺旋流动路径，促进气液两相充分接触，若倾角偏差超过 ±1° 对应的毫米尺寸误差，可能导致流体偏流，降低传质均匀性。
填料单元的整体尺寸标准需适配设备规格，通常以毫米为单位定义单块填料的长度、宽度和厚度。常见的单块填料长度标准在 200 毫米至 600 毫米之间，宽度根据设备直径定制，一般与长度保持适配比例，而单块填料的厚度（即波纹片叠加后的整体厚度）多在 50 毫米至 200 毫米。对于大型塔设备，会通过多块填料拼接形成整塔填料层，此时单块填料的尺寸误差需控制在 ±2 毫米以内，以保证拼接后填料层的平整度，避免因间隙过大造成流体短路或阻力异常。
边缘处理的毫米级标准对填料的安装和安全性至关重要。陶瓷规整填料的波纹片边缘需进行磨边处理，标准要求边缘圆角半径不小于 0.5 毫米，避免锋利边缘在安装过程中造成人员划伤或损坏相邻填料片。同时，填料单元的拼接处通常设有定位凸台或凹槽，凸台高度和凹槽深度的标准误差需控制在 ±0.3 毫米，确保多块填料拼接时紧密贴合，减少流体泄漏的缝隙。这些细节尺寸的规范虽小，却直接影响设备运行的安全性和稳定性。
不同行业的应用场景对陶瓷规整填料的尺寸标准有特殊要求。在环保脱硫领域，由于处理烟气量大且含尘，填料的波纹高度和间距标准相对较大，例如波纹高度多为 12 毫米至 15 毫米，间距 15 毫米至 20 毫米，以减少粉尘堵塞风险；而在精细化工的蒸馏工艺中，要求更高的传质精度，波纹高度可能低至 3 毫米至 5 毫米，间距 5 毫米至 8 毫米，且尺寸误差需控制在 ±0.5 毫米以内。部分行业还会遵循特定的国际或国家标准，如化工行业可能参照 GB/T 标准，制药行业则需符合 GMP 相关规范中的尺寸洁净度要求。
尺寸标准的制定依据包括材料特性、工艺需求和设备兼容性。陶瓷材料的脆性特点决定了波纹片厚度不能过薄，需满足一定的力学强度标准；流体力学仿真结果则为波纹高度、间距的优化提供数据支持，确保在毫米级尺寸下实现低阻力与高传质的平衡；同时，尺寸标准需与常见塔设备的内径规格匹配，如针对直径 1000 毫米、2000 毫米的塔体，有对应的填料单元尺寸系列，避免因尺寸不匹配导致安装困难。
陶瓷规整填料尺寸标准的检测与控制依赖精密量具和技术手段。生产过程中，使用游标卡尺、千分尺等工具对波纹片的厚度、高度、间距等进行逐片抽检，精度控制在 0.01 毫米级别；对于整体尺寸，采用激光测距仪或三坐标测量机进行全面检测，确保符合标准要求。出厂前还需进行组装测试，将多块填料按实际安装方式拼接，检测拼接后的平面度和间隙尺寸，保证每一批次产品的尺寸一致性。
随着工业设备大型化和精细化的发展，陶瓷规整填料的尺寸标准体系不断完善。针对超大型塔设备，出现了更大尺寸的填料单元标准，单块长度可达 800 毫米至 1000 毫米，同时通过模块化设计保证拼接精度；而在微型传质设备中，微型陶瓷规整填料的尺寸标准已精确到 0.1 毫米级别，满足实验室级别的精密分离需求。未来，结合 3D 打印等先进制造技术，陶瓷规整填料的尺寸标准将更加灵活可控，可根据具体工艺需求实现毫米级甚至微米级的定制化生产，进一步拓展其应用范围。
