陶瓷球磨介质的选取原则及不同场景选型指南
2025-08-01 10:12

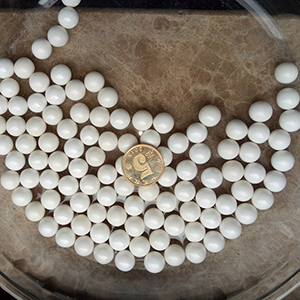

陶瓷球磨介质的选取需结合物料特性、研磨目标及设备参数综合判断，核心是匹配介质硬度、密度与耐磨性，以实现高效研磨与低污染。不同材质的陶瓷球磨介质适用于不同场景，选型合理可提升研磨效率 30% 以上，同时减少介质损耗。无论是高硬度矿石的破碎，还是电子材料的精细研磨，正确选取陶瓷球磨介质都能保证产品质量，让陶瓷球在研磨过程中发挥最优效能，陶瓷球的性能差异也为多样化研磨需求提供了精准解决方案。
物料硬度是选取陶瓷球磨介质的首要依据，需遵循 “介质硬度高于物料硬度 30% 以上” 的原则。对于莫氏硬度 6-7 级的物料（如长石、石英），应选用 95% 氧化铝陶瓷球（莫氏硬度 9 级）或碳化硅陶瓷球（莫氏硬度 9.5 级），避免因介质磨损导致的研磨效率下降。处理莫氏硬度 5 级以下的软性物料（如黏土、碳酸钙），75% 氧化铝陶瓷球已能满足需求，其性价比高于高纯度陶瓷球，且不易因过度冲击导致物料团聚。若研磨超硬材料（如金刚石微粉、刚玉），则必须选用碳化硅陶瓷球，其耐磨性是氧化铝球的 3-5 倍，可有效控制介质损耗率在 0.1%/ 小时以内。
研磨目标粒度决定陶瓷球磨介质的尺寸与级配。当目标粒度为 10-50 微米时，采用 “大球 + 中球” 组合（直径 20-30mm 与 10-15mm 按 6:4 配比），利用大球的冲击力破碎粗颗粒；若需研磨至 1-5 微米的细粉，需增加小球比例（直径 5-8mm 占比 50% 以上），通过高频次摩擦实现颗粒细化。纳米级研磨（D50≤1 微米）则需以小球（直径 1-3mm）为主，配合研磨助剂，碳化硅微球在此场景中表现突出，可通过纳米级表面粗糙度增强对物料的切削作用。例如在锂电池正极材料研磨中，选用直径 3mm 的氧化锆陶瓷球，能将磷酸铁锂颗粒研磨至 D50=2 微米，且铁杂质污染＜5ppm。
设备类型与运行参数影响陶瓷球磨介质的材质选择。行星式球磨机因转速高（300-600r/min）、冲击载荷大，需选用高韧性陶瓷球，氧化锆陶瓷球（断裂韧性 10-15MPa・m¹/²）在此类设备中不易碎裂，使用寿命是氧化铝球的 2-3 倍。卧式球磨机转速较低（50-100r/min），以摩擦研磨为主，95% 氧化铝陶瓷球更具成本优势。对于干法研磨设备，需选用密度较高的陶瓷球（如氧化锆球密度 6.0g/cm³），利用重力作用增强研磨力度；湿法研磨则可选用中低密度介质（如氧化铝球密度 3.6g/cm³），减少浆料搅动阻力。
物料纯度要求决定陶瓷球磨介质的材质纯度。电子陶瓷粉料（如钛酸钡）研磨需选用 99% 氧化铝或氧化锆陶瓷球，其杂质含量＜0.1%，可避免引入铁、硅等元素影响陶瓷烧结性能。医药与食品行业必须选用符合 FDA 认证的氧化锆陶瓷球，确保研磨过程无重金属溶出，如中药粉体研磨中，氧化锆球的铅、镉溶出量需＜0.001mg/kg。普通工业研磨（如涂料、油墨）对纯度要求较低，75% 氧化铝陶瓷球即可满足需求，其成本仅为高纯度球的 1/3。
特殊工况下的陶瓷球磨介质需具备针对性性能。在酸性浆料（pH＜4）中，需选用耐酸陶瓷球，碳化硅球在 5% 硫酸溶液中 24 小时质量损失率＜0.05%，远优于氧化铝球（损失率 0.5%-1%）。高温研磨（100-200℃）场景中，氮化硅陶瓷球表现稳定，其耐高温性（使用温度＜1200℃）可避免介质因热膨胀不均产生裂纹。含磁性杂质的物料研磨，需选用无磁陶瓷球，氧化锆球的磁导率＜1×10⁻⁶H/m，可防止研磨后物料被磁化。
实际选型中需通过小试验证优化参数。取 500g 物料与不同介质按球料比 5:1 进行 2 小时研磨，检测物料粒度分布与介质磨损量：若粗颗粒占比超 10%，需增大介质直径或提高硬度；若介质磨损量＞1%，则需更换更高耐磨性的材质。例如研磨花岗岩废料时，碳化硅球的研磨效率比氧化铝球高 40%，但成本也高 2 倍，需结合产量与成本综合权衡。通过 “物料特性 - 目标粒度 - 设备参数” 的三维匹配模型，可实现陶瓷球磨介质的精准选取，在保证质量的同时最大化经济效益。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/795.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
