氧化铝陶瓷球的清洗方法及不同场景清洁技巧详解

江西恒尔沃化工有限公司

17370450369 微信同号

info@helvo.cn

陶瓷散堆填料/陶瓷规整填料

我司生产的陶瓷散堆填料和陶瓷规整填料具有优异的耐酸耐热性能、能耐各种酸、碱的腐蚀。应用于洗涤塔、冷却塔、回收再生塔、脱硫塔、干燥塔、吸收塔及反应器的内衬。有拉西环、十字隔板环、鲍尔环、矩鞍环、异鞍环、共轭环、扁环等四十多种瓷环。

塑料填料

具有散热性能高，阻力小，布水、布气性能好，易长膜、切割气泡的作用。塑料填料的耐腐蚀性能好、空隙大、通量大、阻力小、能耗低、操作费用低、重量轻、易装卸、可重复使用。有PP、PE、RPP、PVC、CPVC、PVDF、四氟等材质

产品列表

金属填料

具有壁薄、耐冷热、空隙率大、通量大，压降低、阻力小、分离效果好、寿命长等优点，金属散堆填料有三Y环、共轭环、八四内弧环、扁环、矩鞍环、阶梯环等产品，金属规整填料包括孔板波纹填料、丝网波纹填料

塔内件定制

填料塔内件主要包括填料、‌液体分布器、‌液体收集器再分布器、气体分布器、‌填料紧固装置、‌填料支撑装置，塔内件用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤作用。

我司专业生产塔内件，具有多年生产经验，来图定制，按图施工。

当前位置：

首页 >

氧化铝陶瓷球的清洗方法及不同场景清洁技巧详解

2025-08-01 10:14

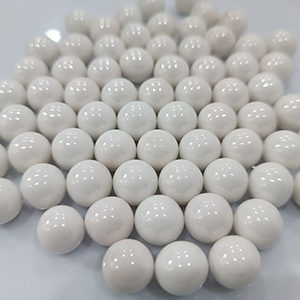

氧化铝陶瓷球的清洗需根据污染程度与使用场景选择合适方法，常用清水冲洗、酸碱溶液浸泡及超声波清洗等方式，以去除表面附着的物料残渣、油污及微生物。科学的清洗流程既能恢复陶瓷球的研磨效率，又能避免材质腐蚀或表面损伤。无论是工业研磨后的批量清洁，还是精密设备中陶瓷球的维护保养，正确的清洗方法都能延长氧化铝陶瓷球的使用寿命，让陶瓷球保持稳定性能，陶瓷球的清洁度也因此成为保障后续加工质量的重要环节。

针对表面附着干燥物料残渣的氧化铝陶瓷球，可采用 “预浸泡 + 高压冲洗” 的基础清洁流程。首先将陶瓷球放入清水中浸泡 2-4 小时，使可溶性杂质溶解，顽固残渣软化，对于研磨过水泥、矿石等碱性物料的陶瓷球，可在清水中加入 0.5% 的柠檬酸，酸性成分能加速钙质残渣的分解。浸泡后使用 1-3MPa 的高压水枪冲洗，水流方向需多角度覆盖陶瓷球表面，确保缝隙中的残渣被彻底冲净，冲洗时间根据污染程度控制在 10-30 分钟。清洗完成后，将陶瓷球平铺在通风处自然晾干，避免阳光直射导致表面水分快速蒸发留下水痕。

当氧化铝陶瓷球表面存在油污或有机污染物时，需采用碱性清洗剂强化去污。配置 5%-10% 的碳酸钠溶液（或专用陶瓷清洁剂），加热至 50-60℃后放入陶瓷球，浸泡 1-2 小时，碱性环境能乳化油脂类物质，使油污从陶瓷球表面脱离。对于轴承用氧化铝陶瓷球表面的润滑油污染，可改用中性洗洁精溶液（pH7-8），避免强碱腐蚀精密表面，浸泡后用软毛刷轻刷表面，再用去离子水冲洗 3-5 次，确保无清洁剂残留。清洗后的陶瓷球需在 80-100℃烘箱中烘干 1 小时，彻底去除水分，防止微生物滋生。

精密场景中使用的高纯度氧化铝陶瓷球（如电子行业研磨用），需采用超声波清洗确保洁净度。将陶瓷球放入超声波清洗槽，加入去离子水并添加 0.1% 的中性清洗剂，设置频率 40kHz、功率 500W，清洗时间 15-20 分钟，超声波产生的高频振动能深入陶瓷球表面的微观缝隙，去除微米级污染物。对于有严格洁净要求的陶瓷球（如半导体行业用），需进行二次清洗：先用 1% 的硝酸溶液超声清洗 10 分钟，去除金属离子，再用去离子水超声冲洗 3 次，最后在 120℃洁净烘箱中烘干，全程避免接触金属容器，防止二次污染。

处理长期使用后形成的顽固结垢（如结焦、矿物盐沉淀），需结合机械研磨与化学溶解。对于高温环境中形成的碳化结垢，可先将氧化铝陶瓷球放入灼烧炉，在 500-600℃下灼烧 2 小时，使有机结垢碳化分解，冷却后用钢刷轻刷表面去除疏松残渣。若结垢为硅酸盐或硫酸盐沉淀，可采用 5%-10% 的氢氟酸溶液（需严格控制浓度）浸泡 30 分钟，利用氟离子与硅酸盐的反应去除结垢，操作时必须佩戴防腐手套与面罩，避免溶液接触皮肤。处理后的陶瓷球需用大量清水冲洗，并用 pH 试纸检测至中性，防止残留酸液腐蚀材质。

清洗过程中需避免损伤氧化铝陶瓷球的表面结构。禁止使用钢丝球、砂纸等硬质工具直接摩擦，以免刮伤表面导致粗糙度增加，影响后续研磨或密封性能。对于直径＜5mm 的小球，清洗时应使用滤网盛放，防止冲洗时流失或碰撞破损。碱性清洗液的温度不宜超过 80℃，否则可能导致陶瓷球表面釉层剥落，尤其对于低纯度氧化铝陶瓷球（75% 以下），高温强碱环境易引发表面粉化。清洗后的陶瓷球需进行外观检查，确保无裂纹、无明显磨损，合格后方可重新投入使用。

不同应用场景的氧化铝陶瓷球需制定针对性清洗周期。工业球磨机中的陶瓷球建议每运行 500 小时清洗一次，避免残渣堆积影响研磨效率；食品、医药行业的陶瓷球需每次使用后立即清洗，采用 “清洗 - 消毒 - 烘干” 流程，消毒可选用 75% 酒精喷洒或紫外线照射 30 分钟；精密轴承用氧化铝陶瓷球则需结合设备维护周期，每 1000 小时拆解清洗一次，确保表面润滑脂无变质污染。通过建立规范的清洗制度，既能维持陶瓷球的性能稳定，又能降低因污染导致的产品质量风险。

清洗效果的验证可通过物理与化学方法综合判断。目视检查表面应无可见污渍，用白色滤纸擦拭无痕迹；精密场景中需检测表面污染物含量，如电子级陶瓷球的金属离子残留需＜1ppm，可通过原子吸收光谱仪测定；研磨用陶瓷球的清洗效果可通过空白研磨试验验证，清洗后的陶瓷球研磨纯水 2 小时，水质电导率应与原水差异＜5μS/cm。通过严格的效果验证，确保氧化铝陶瓷球的清洁度满足后续使用要求，充分发挥其在各领域的应用价值。
